825-MVM

3

Ohne

Stromschienen

Die Motorenzuleitungen

können direkt durch die

Öffnungen des Stromer-

fassungsmodules

825-MCM* geführt

werden.

I

e

= 20...180 A

Leiterquerschnitt

IEC:

4...95 mm2

CSA, UL [AWG]:

10...4/0

Sin barras de

corriente

Las alimentaciones de

los motores pueden con-

ducirse directamente a

través de las aberturas

del módulo detector de

corriente 825-MCM* .

I

e

= 20...180 A

Sección transversal de

cable IEC:

4...95 mm2

CSA, UL [AWG]:

10...4/0

Without conductor

rails

The motor leads can be

passed directly through

the openings of the

current monitoring module

825-MCM*.

I

e

= 20...180 A

IEC conductor cross-

section:

4...95 mm2

CSA, UL [AWG]:

10...4/0

Sans barres

conductrices

Les lignes d'alimentation

moteur peuvent être pas-

sées directement par les

ouvertures du module de

saisie des intensités

825-MCM*.

I

e

= 20...180 A

section du conducteur

IEC:

4...95 mm2

CSA, UL [AWG]:

10...4/0

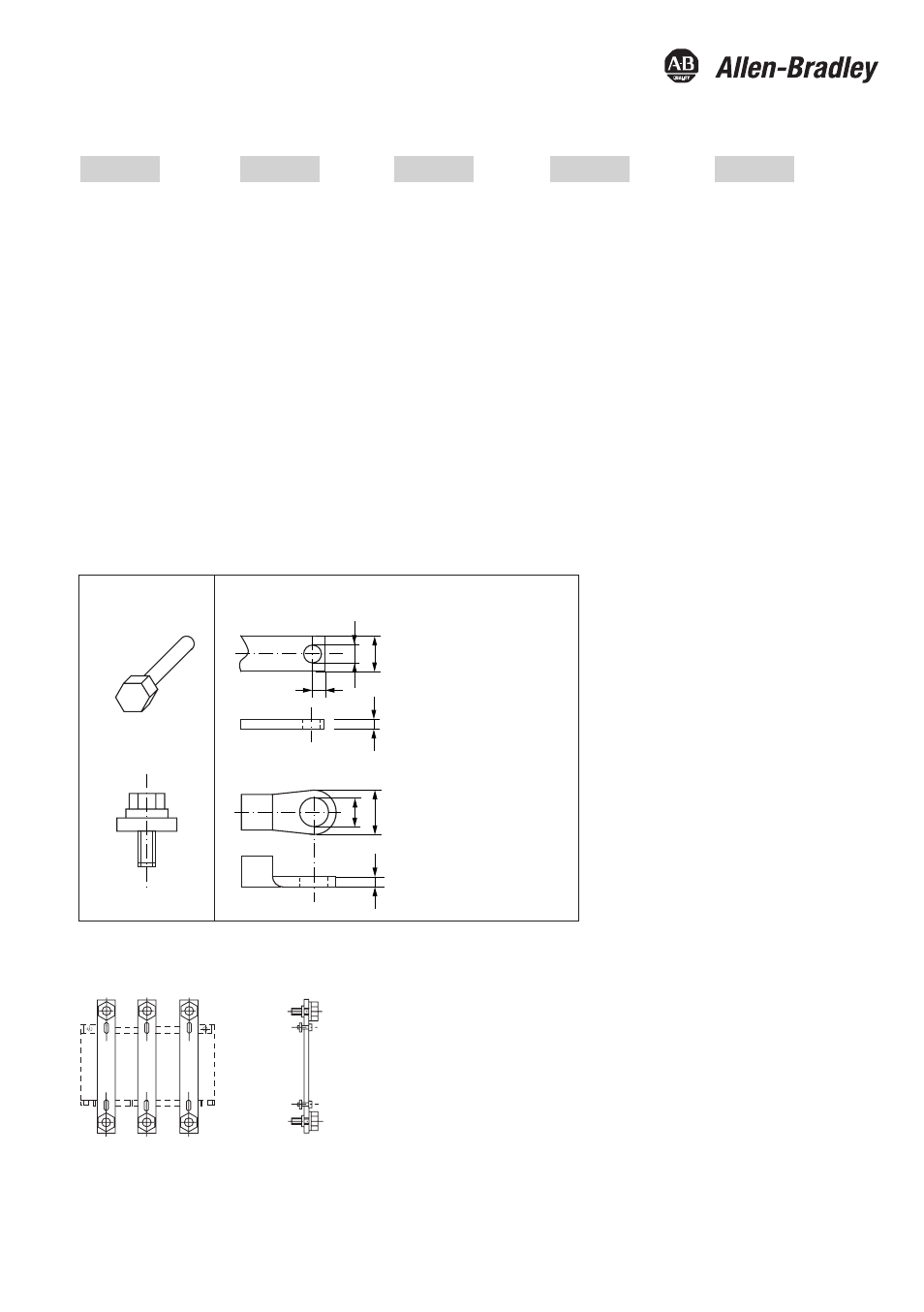

825-MVM

b = max. 25 mm (1")

ø = min. 8,3 mm (5/16")

c = max. 12,5 mm (1/2")

s = max. 5 mm (3/16")

DIN 46234

b = max. 25 mm (1")

ø = min. 8,3 mm (5/16")

c = max. 5 mm (3/16")

T = 10...12 Nm

Deutsch

English

Français

Italiano

Español

Senza sbarre

porta

corrente

Le linee d'alimentazione

del motore possono

essere introdotte diretta-

mente attraverso i fori del

modulo di lettura della

corrente 825-MCM*.

I

e

= 20...180 A

Szione del conduttore

IEC:

4...95 mm2

CSA, UL [AWG]:

10...4/0

Stromschienen

825-MVM:

Universal verwendbar

4 x 16 mm / 2 x M8

Barras de corriente

825-MVM:

Utilizables universalmente

4 x 16 mm / 2 x M8

Conductor rails

825-MVM:

Universally applicable

4 x 16 mm / 2 x M8

Barres conductrices

825-MVM:

Emploi universel

4 x 16 mm / 2 x M8

Sbarre porta-corrente

825-MVM:

Utilizzabile in modo

universale

4 x 16 mm / 2 x M8

s

ø

b

ø

b

c

s

Anschlüsse

Conexiones

Connections

Raccordements

Collegamenti
