1.

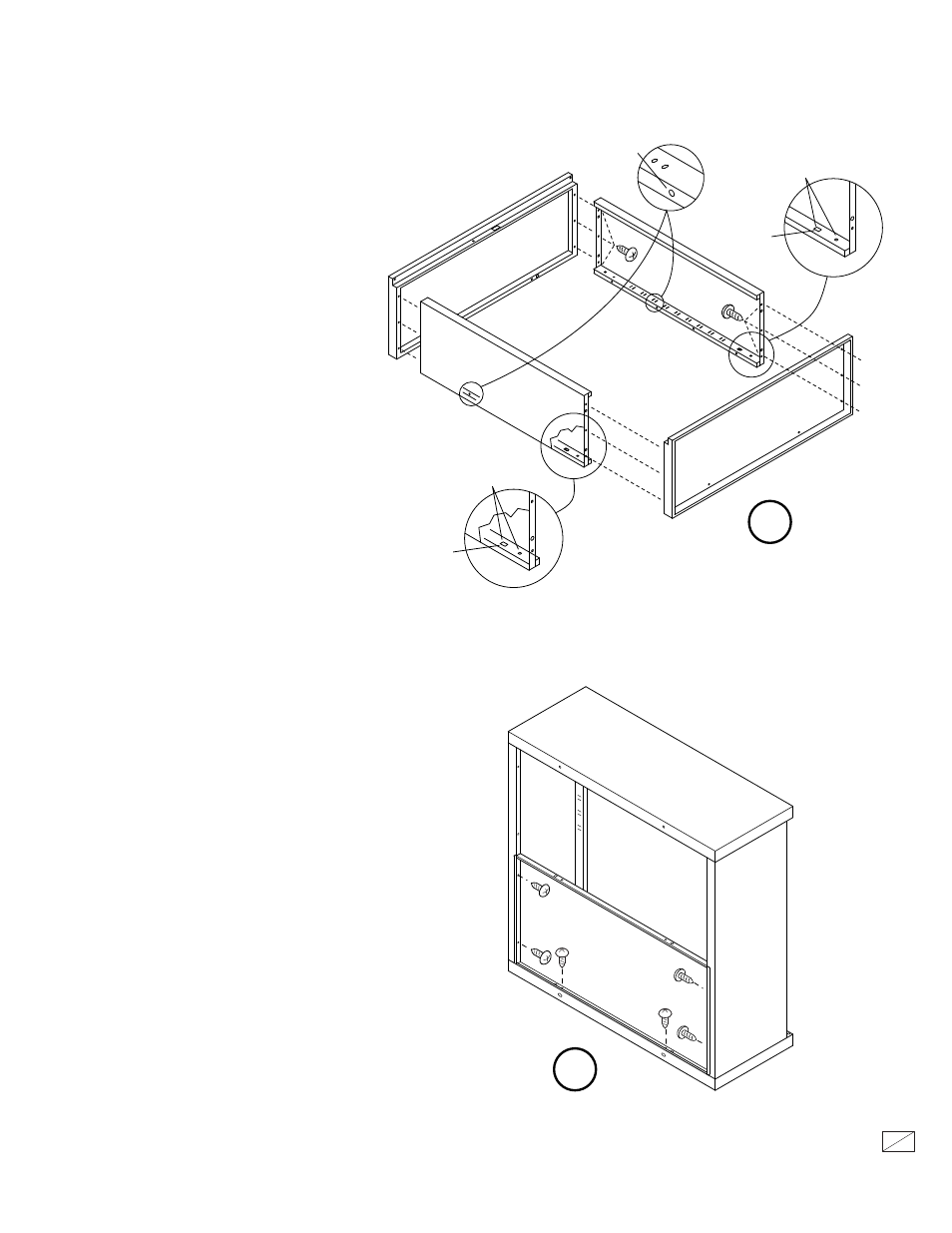

Placez les panneaux latéraux comme il
est illustré. Chaque panneau latéral (le
droit et le gauche) a une extrémité
supérieure et une extrémité inférieure,
un côté avant et un côté arrière; il est
donc important de placer les panneaux
comme il est indiqué dans l’illustration.
Fixez le dessus et le fond aux panneaux
latéraux à l’aide de 6 vis par panneau.
Évitez de trop serrer les vis.
2.
En commençant au bas de l’armoire, fixez les
deux panneaux arrière à l’armoire à l’aide de six
vis par panneau. Évitez de trop serrer les vis.
40147-0910
6 12
1
DESSUS
BOTTOM
PANNEAU
LATÉRAL
DROIT
PANNEAU
LATÉRAL
GAUCHE
Ces deux trous
doivent correspondre
à l’extrémité inférieure
du panneau latéral
Ces deux trous doivent
correspondre à l’extrémité
inférieure du panneau latéral
Pour chacun des deux
panneaux latéraux,
ces trous doivent être
orientés vers le sol
Rectangle
Rectangle
2
PANNEAU
ARRIÈRE (2)
