Step thirteen, Step fourteen, Step fifteen – Pavement Ends 44523 Flip Top User Manual
Page 11

Rev. D 0210
44523 pg 11

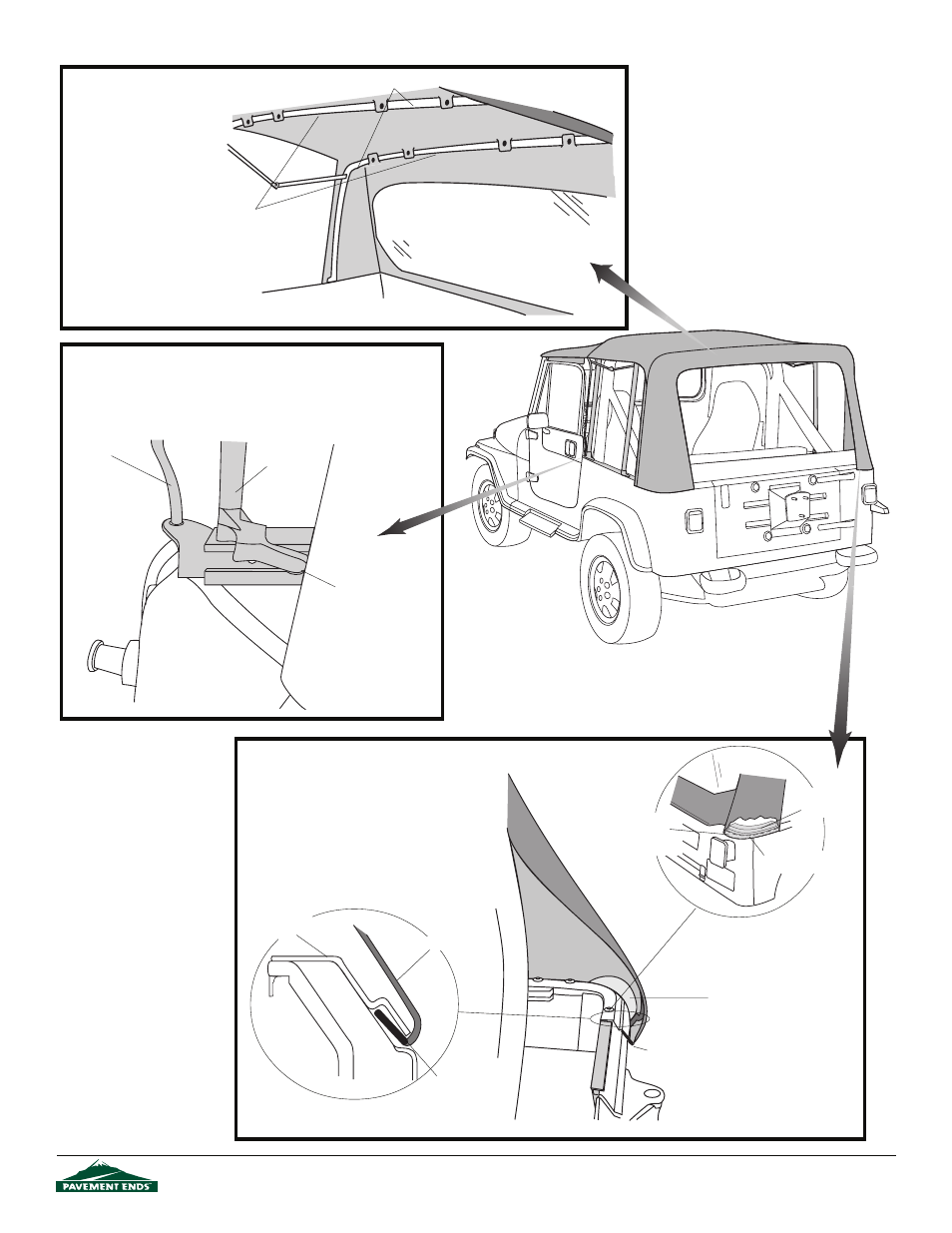

View from inside top
Snap to bows
Bows
Step Thirteen
S
NAP
T
OP TO
B
OWS
Locate the top and and
orient it on the vehicle.
Snap it to bows.
Step Fourteen
P
OSITION
F
RONT
B
OW
Push the front support bow all the way forward. The bow must
slip into notch in belt rail.
Front
Front Support
Bow
Vertical
Rod
Sport Bar
Bow must slip into
notch in belt rail
Plastic Strip
Rear Corner
Retainer
Fabric
Step Fifteen
S
ECURE
R
EAR
C
ORNERS
Insert the rear corners of the top into
the Rear Corner Retainers.
Plastic Strip
under retainer
Plastic Reinforcement not
caught under retainer
Rear of Vehicle
Rear Corner
Retainer
Plastic Strip -
under retainer
Edge of Plastic Strip
must line up with
edge of retainer
