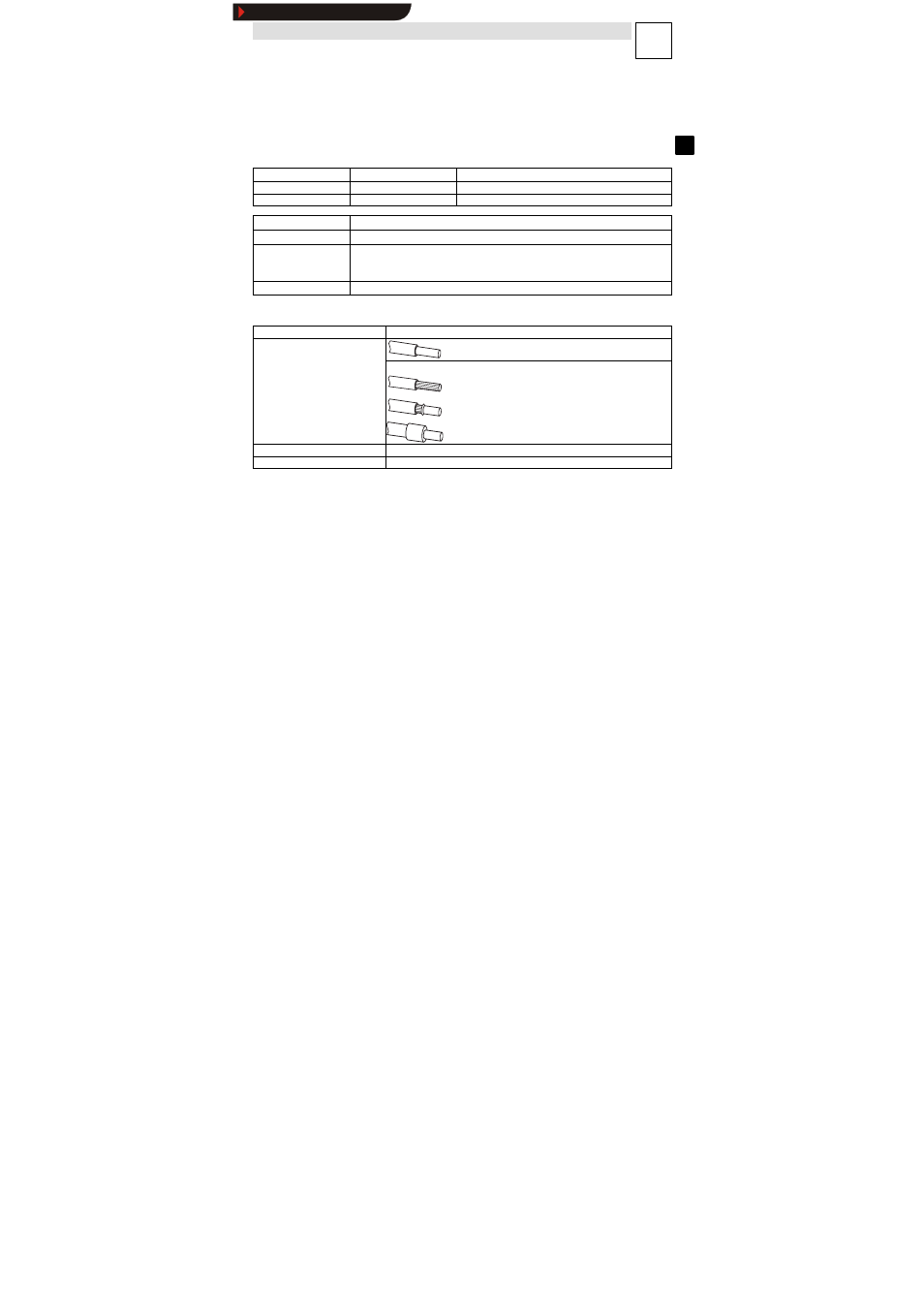

4 Installation électrique
Alimentation CC
EDKMF2141 DE/EN/FR 2.0 53
L
Alimentation CC externe -25-
Si nécessaire, alimenter de façon externe le module de communication via le bornier à vis,
à 2 emplacements, prévu à cet effet (alimentation externe 24 V CC
±10 %).
Lorsque la distance entre les armoires électriques est importante, utiliser un bloc
d’alimentation dans chaque armoire.
Bornier à vis Désignation Explication
+ Vcc24 Alimentation externe 24 V CC ± 10 % , 120 mA
- GND24 Potentiel de référence pour alimentation externe
Variateur de vitesse Alimentation externe
820X L’alimentation externe est impérative.
821X / 822X / 824X /
93XX / 9300 Servo
PLC / Drive PLC L’alimentation externe est nécessaire lorsque l’alimentation du variateur
doit être coupée et la communication maintenue.
Pour ces appareils de base, l’alimentation interne est possible.
8200 vector Voir nota “Alimentation CC interne” ^ 54
Spécifications des bornes de raccordement
Raccordement électrique Bornier à vis
Raccordements possibles Rigide : 1,5 mm 2 (AWG 16)
Souple :
Sans embout
1,5 mm
2 (AWG 16)
Avec embout, sans cosse en plastique
1,5 mm
2 (AWG 16)
Avec embout, avec cosse en plastique
1,5 mm
2 (AWG 16)
Couple de serrage 0,5 ... 0,6 Nm (4.4 ... 5.3 lb-in)
Longueur du fil dénudé 6 mm
