4 Elektrische Installation
DC-Spannungsversorgung
EDKMF2141 DE/EN/FR 2.0 13
L
Externe DC-Spannungsversorgung -5-
Versorgen Sie bei Bedarf das Kommunikationsmodul über die zweipolige Steckerleiste
mit einer separaten Versorgungsspannung 24 V DC
±10 %.
Verwenden Sie bei größeren Entfernungen zwischen den Schaltschränken in jedem
Schaltschrank ein separates Netzteil.
Steckerleiste Bezeichnung Erläuterung
+ Vcc24 Externe Versorgung 24 V DC ± 10 % , 120 mA
- GND24 Bezugspotential für externe Spannungsversor-
gung
Antriebsregler Externe Spannungsversorgung
820X Immer erforderlich.
821X / 822X / 824X /
93XX / 9300 Servo
PLC / Drive PLC Nur dann notwendig, wenn das Netz der entsprechenden Antriebsregler
abgeschaltet werden soll, der Kommunikationsring aber nicht unterbrochen
werden darf.
Bei diesen Grundgeräten können Sie die interne Spannungsversorgung
verwenden.
8200 vector Siehe Hinweise in “interne DC-Spannungsversorgung” ^ 14

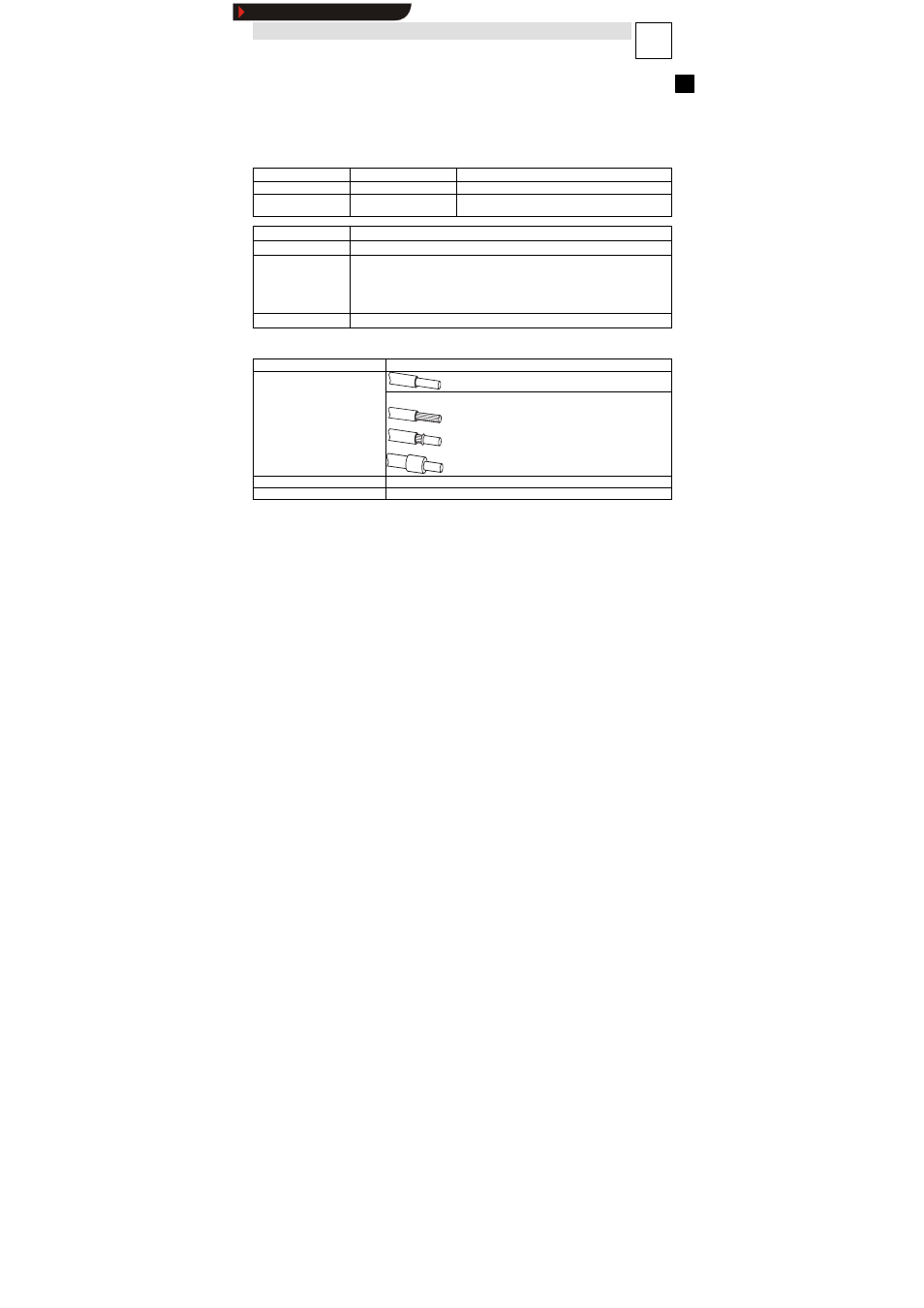

Daten der Anschlußklemmen
Elektrischer Anschluß Steckerleiste mit Schraubanschluß
Anschlußmöglichkeiten starr: 1.5 mm 2 (AWG 16)
flexibel:
ohne Aderendhülse
1.5 mm
2 (AWG 16)
mit Aderendhülse, ohne Kunststoffhülse
1.5 mm
2 (AWG 16)
mit Aderendhülse, mit Kunststoffhülse
1.5 mm
2 (AWG 16)
Anzugsmoment 0.5 ... 0.6 Nm (4.4 ... 5.3 lb-in)
Abisolierlänge 6 mm
