Gerätemodule verdrahten
Kommunikationsmodule
8
l
27
EDK94AMH24 DE/EN/FR/ES/IT 3.1
8
Gerätemodule verdrahten
Abhängig von der Geräteausführung oder der Applikation ist das Gerät mit Gerätemodu-
len bestückt. Die möglichen Module sind hier kurz beschrieben. Umfassende Informatio-
nen enthält die zugeordnete Dokumentation.
8.1
Kommunikationsmodule
Diese Module in Schacht
þ MXI1 oder þ MXI2 o MMI o MSI verwenden.
Ethernet
E94YCEN001A

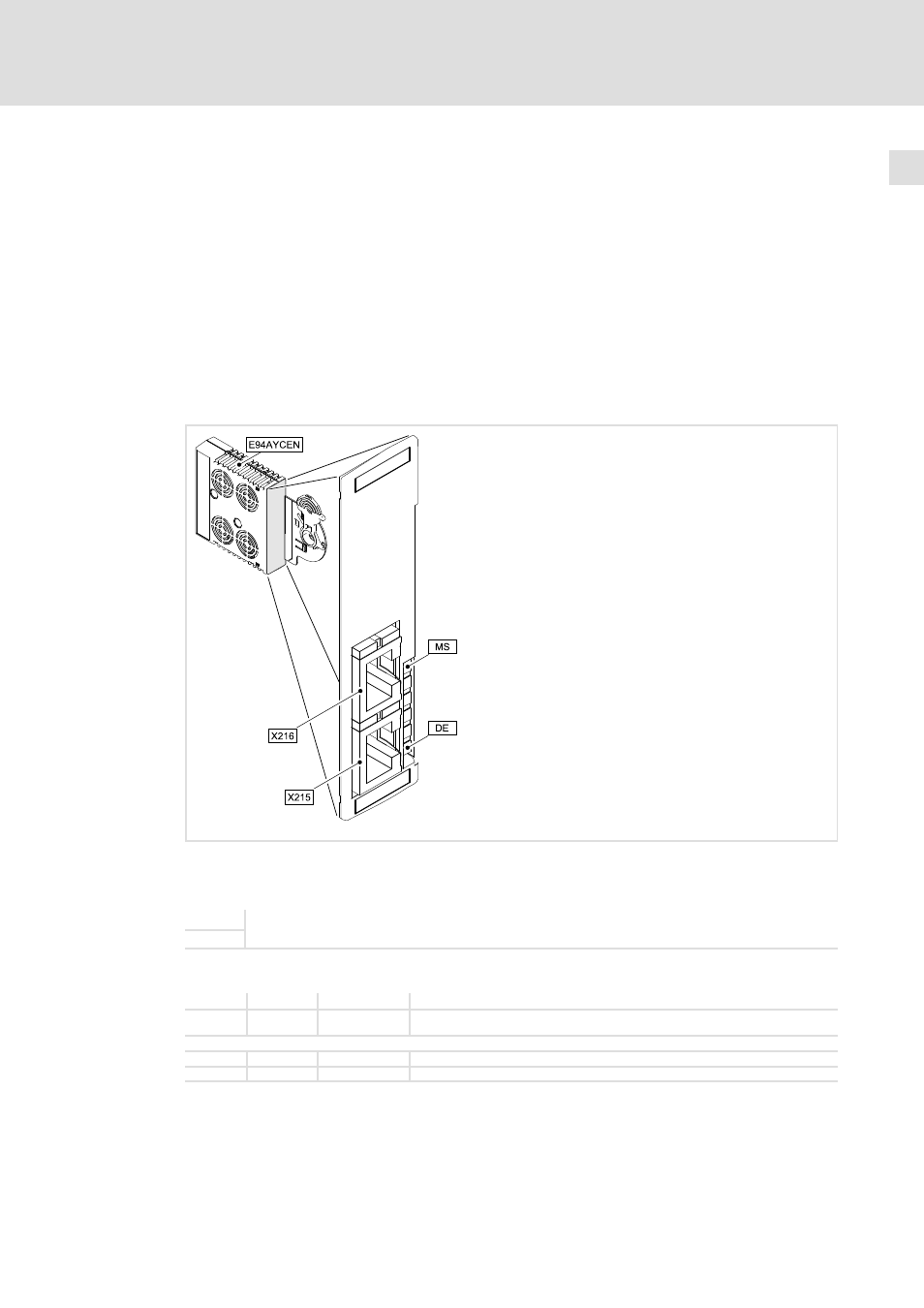

Abb. 8−1
Kommunikationsmodul E94AYCEN (Ethernet)
Anschlüsse
X215
Ethernet−Anschlüsse
Ausführung: jeweils RJ45−Buchse nach IEC 60603−7
X216
Anzeigen
MS
grün
an
Das Kommunikationsmodul ist mit Spannung versorgt.
DE
rot
an
Das Kommunikationsmodul wird vom Grundgerät nicht akzeptiert (siehe Hinweise in der Anleitung
zum Grundgerät).
LEDs am Anschluss X215/X216:
−
gelb
an / blinkt
Daten werden über Ethernet ausgetauscht.
−
grün
an
Ethernet−Verbindung ist vorhanden.
