Cablear equipo básico 7
l
149 EDK94AMH24 DE/EN/FR/ES/IT 3.1

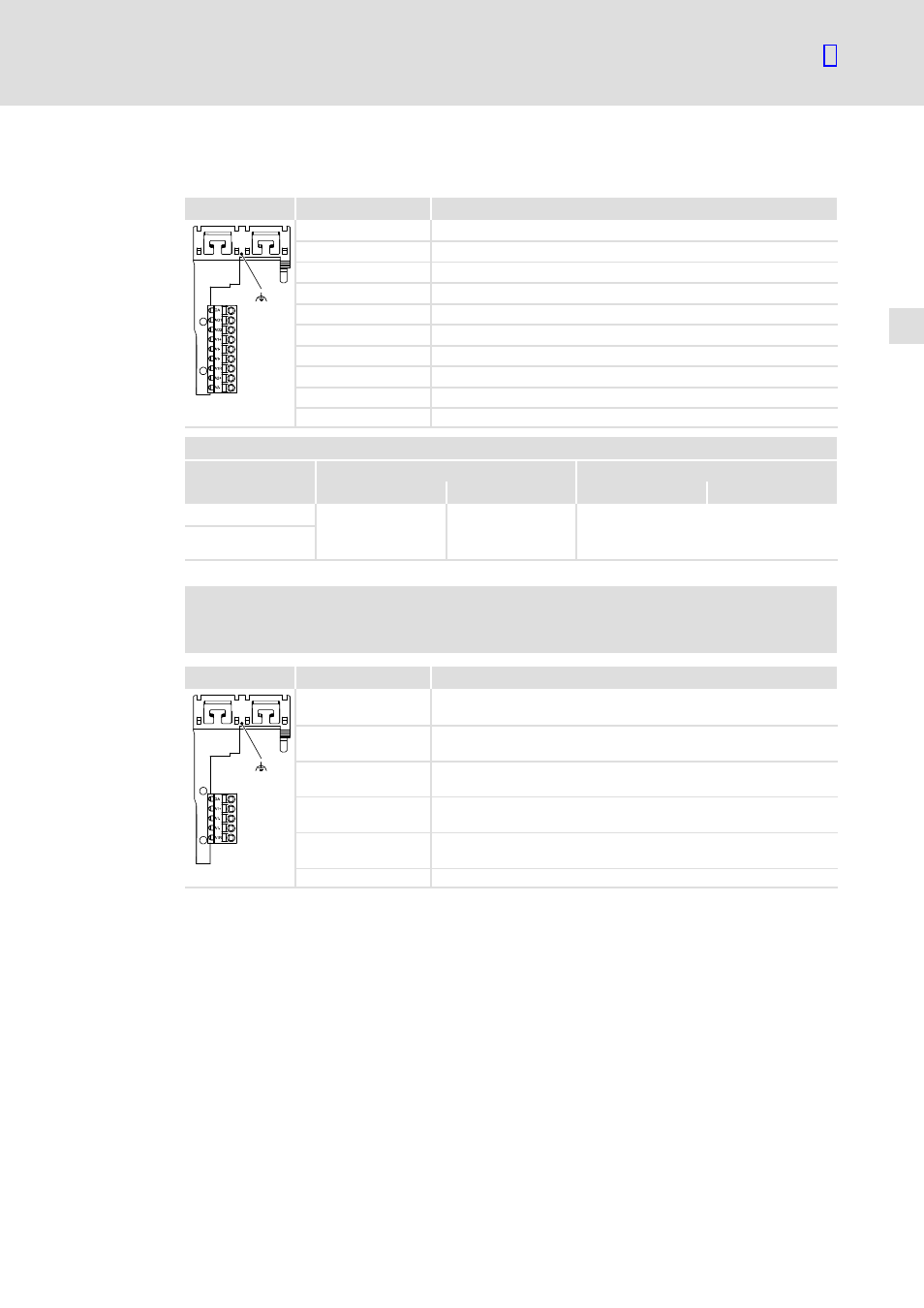

Entradas analógicas, salidas analógicas
Borne X3 Marcación Descripción
GA GND señales analógicas
AO1 Salida analógica 1
AO2 Salida analógica 2
A1+ Entrada analógica 1 +
A1− Entrada analógica 1 −
A1− Entrada analógica 1 −
A1R Resistencia final para ±20mA
A2+ Entrada analógica 2 +
A2− Entrada analógica 2 −
SSP94000X3 " Soporte de malla: fijar malla con bridas EMC.
Datos de los bornes
Sección de cable Par de apriete
[mm 2 ] [AWG] [Nm] [lb−in]
flexible
0.2 ... 2.5 24 ... 12 Borne con fuerza de resorte con terminal
grimpado
)
¡Aviso!
En la versión "StateLine" esta conexión está disponible de forma modificada.
Borne X3 Marcación Descripción
GA GND señales analógicas
A1+ Entrada analógica 1 +
A1− Entrada analógica 1 −
A1− Entrada analógica 1 −
A1R Resistencia final para ±20mA
SSP94SL0X3 " Soporte de malla: fijar malla con bridas EMC.
