Cablear módulos del equipo
Módulos de seguridad
8
l
164 EDK94AMH24 DE/EN/FR/ES/IT 3.1
SM100
Función
ƒ Par con desconexión segura
(antes: Paro seguro, protección contra rearranque imprevisto)
SSP94SM112

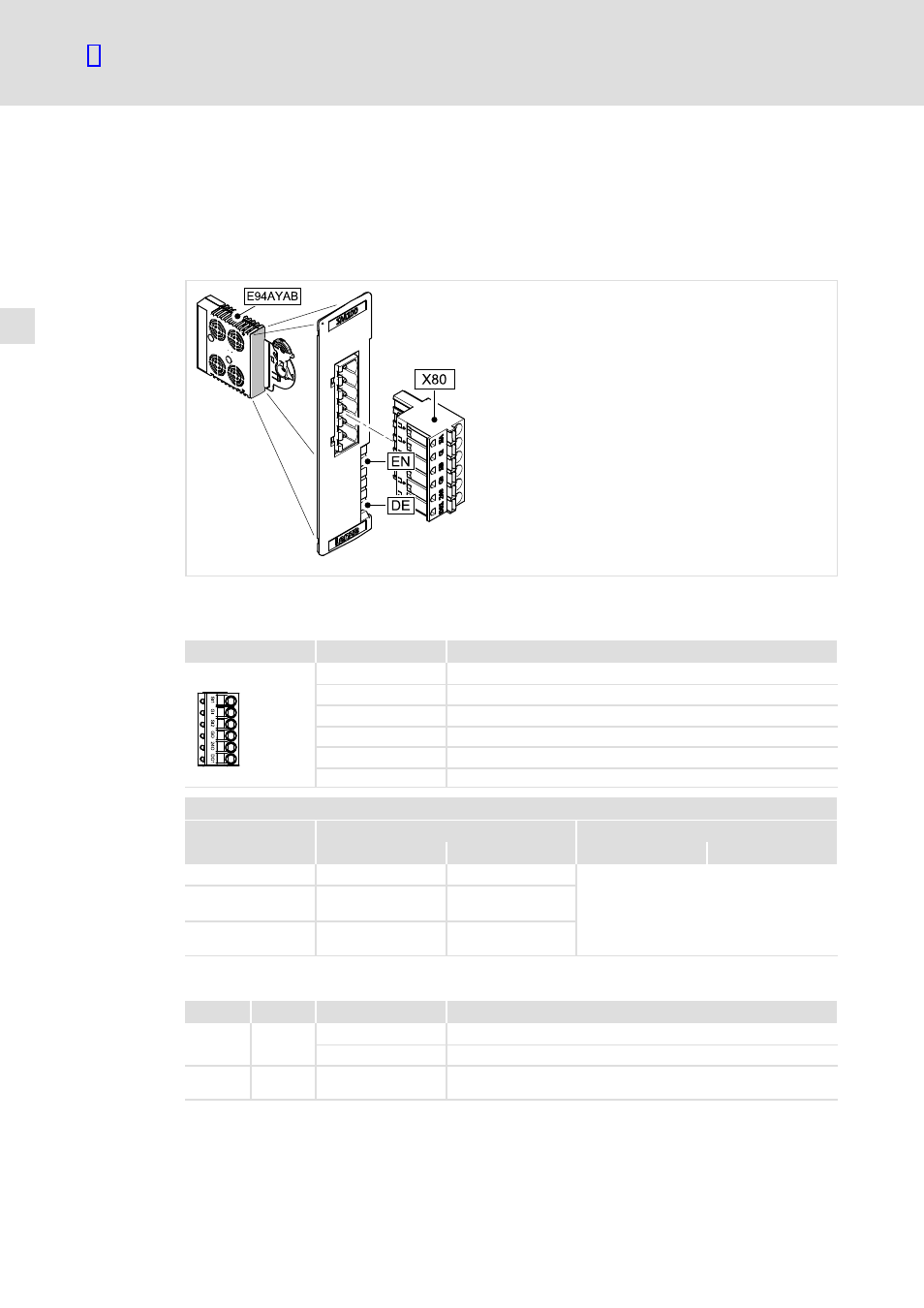

Fig.8−9 Módulo de seguridad E94AYAB
Conexiones
Pos. Marcación Descripción
X80 SI1 Entrada primer canal de desconexión
GI Potencial GND para SI1/SI2
SI2 Entrada segundo canal de desconexión
GO Respuesta potencial GND
24O Respuesta alimentación 24−V
DO1 Salida de mensaje no seguro «Inhibición de impulsos segura»
Datos de los bornes
Sección de cable Par de apriete
[mm 2 ] [AWG] [Nm] [lb−in]
Rígido 0.2 ... 2.5 24 ... 12
Borne de resorte
Terminal grimpado
aislado
0.2 ... 1.5 24 ... 16
Terminal grimpado
doble
0.5 ... 1.0 20 ... 18
Indicadores
Pos. Color Estado Descripción
EN amarillo
encendido Convertidor habilitado
apagado Mensaje no seguro «Inhibición de impulsos segura»
DE rojo encendido
El módulo no es aceptado por el equipo básico (ver indicaciones en
el manual del equipo básico).
