Cablear módulos del equipo
Módulos de comunicación
8
l
153
EDK94AMH24 DE/EN/FR/ES/IT 3.1
8
Cablear módulos del equipo
El equipo lleva incorporados distintos módulos dependiendo del modelo o de la aplicación.
A continuación se describen los módulos posibles. En la documentación correspondiente
encontrará información más detallada.
8.1
Módulos de comunicación
Utilizar estos módulos en las ranuras
þ MXI1 o þMXI2 oMMI oMSI.
Ethernet
E94YCEN001A

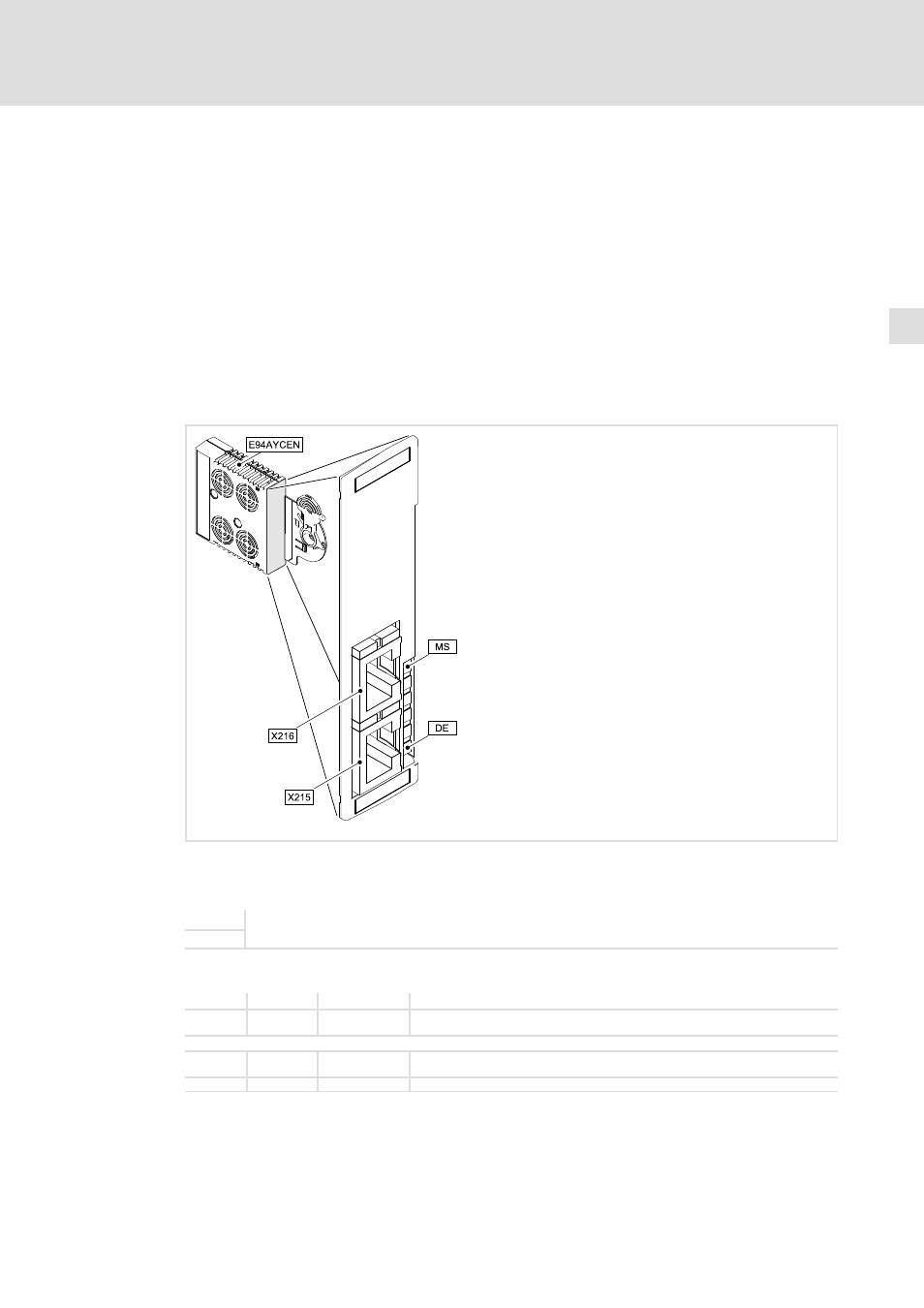

Fig.8−1
Módulo de comunicación E94AYCEN (Ethernet)
Conexiones
X215
Conexiones Ethernet
Ejecución: conector RJ45 según IEC 60603−7
X216
Indicadores
MS
verde
encendido
El módulo de comunicación está siendo alimentado con voltaje.
DE
rojo
encendido
El módulo de comunicación no es aceptado por el equipo básico (ver indicaciones en las instrucciones
del equipo básico).
LEDs en el conector X215/X216:
−
amarillo
encendido /
parpadea
Los datos son intercambiados a través de Ethernet.
−
verde
encendido
Existe conexión de Ethernet.
