AUTO
A AC
PRESIONE
PARA
SELECCIONAR
Diodo
Continuidad
AUTO
A AC
AUTO
A AC
AUTO
A AC
AUTO
A AC
PRESIONE
CA CC
• No mida resistencia en un circuito con corriente.

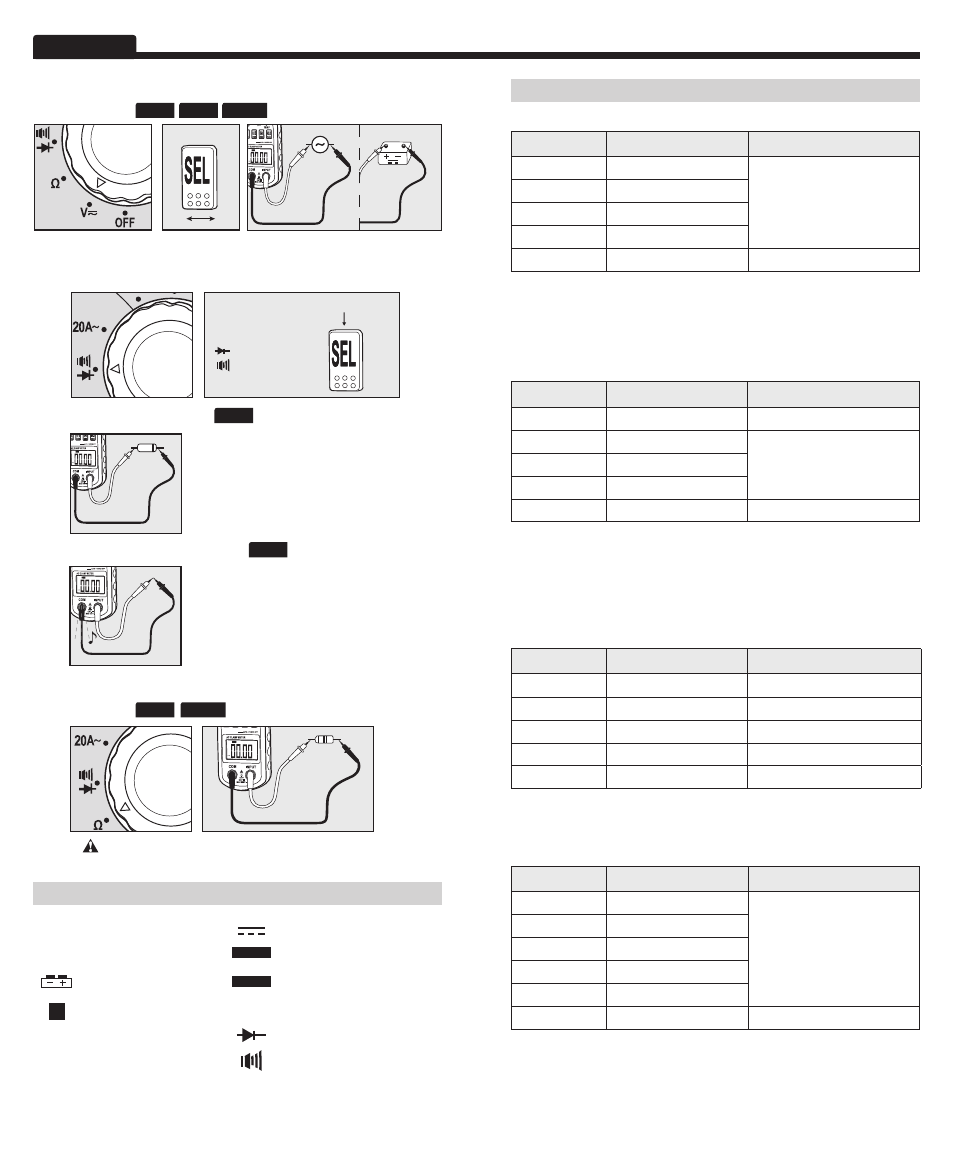

3. Diodo / Continuidad
Características de diodo: HOLD
La pantalla muestra:
• Caída de tensión en sentido directo
si la polarización es directa.
• “O.L.” si la polarización es inversa.
4. Resistencia: < 20 M Ω
Funciones: HOLD RANGE
Características de continuidad: HOLD
• La pantalla muestra resistencia.
• El zumbador suena si es menos de 60
Ω.
SÍMBOLOS UTILIZADOS EN LA PANTALLA DE LCD
~
Medición de CA Medición de CC
-
Valor de CC negativo MAX Lectura máxima
Pila baja AUTO
Determinación automática
del intervalo activa
H Retener en activo A Corriente en A
V Medición de tensión Prueba de diodo
Ω Resistencia en ohmios Prueba de continuidad
m Mili 10 -3 k Kilo 10
M Mega 10 6
2. Tensión de CA / CC: < 600 V
Funciones: HOLD MAX RANGE
• Seleccione la fuente de tensión de CA o CC.
ESPECIFICACIONES ELéCTRICAS
Medición de tensión de CC
Intervalo Resolución Precisión
200mV 0.1mV
± (0.8% + 2 dígitos)
2V 0.001V
20V 0.01V
200V 0.1V
600V 1V ± (1.0% + 2 dígitos)
Protección contra sobrecargas:
• Intervalo de 200 mV: 250V CC / CA de valor eficaz (RMS)
• Intervalos de 2 - 600 V: 600V CC / CA de valor eficaz (RMS)
Impedancia de entrada: 10M Ω
Medición de tensión de CA
Intervalo Resolución Precisión
200mV 0.1mV ± (1.0% + 10 dígitos)
2V 0.001V
± (1.0% + 5 dígitos) 20V 0.01V
200V 0.1V
600V 1V ± (1.5% + 5 dígitos)
Protección contra sobrecargas:
• Intervalo de 200 mV: 250 V CC / CA de valor eficaz (RMS)
• Intervalos de 2 - 600 V: 600 V CC / CA de valor eficaz (RMS)
Impedancia de entrada: 10M Ω
Respuesta: Promediación
Medición de corriente CA
Intervalo Resolución Precisión
2A 0.001A ± (3.5% + 20 dígitos) ≤ 0.5A
2A 0.001A ± (3.0% + 10 dígitos) > 0.5A
20A 0.01A ± (3.0% + 10 dígitos)
200A 0.1A ± (2.5% + 10 dígitos)
600A 1A ± (1.5% + 5 dígitos)
Intervalo de frecuencia: 50 a 60Hz
Respuesta: Promediación
Medición de resistencia
Intervalo Resolución Precisión
200 Ω 0.1 Ω
± (1.2% + 2 dígitos)
2k Ω 0.001k Ω
20k Ω 0.01k Ω
200k Ω 0.1k Ω
2M Ω 0.001M Ω
20M Ω 0.01M Ω ± (2.0% + 5 dígitos)
Protección contra sobrecargas: 250V
Tensión del circuito abierto: 0.25V
ESPAñOL
