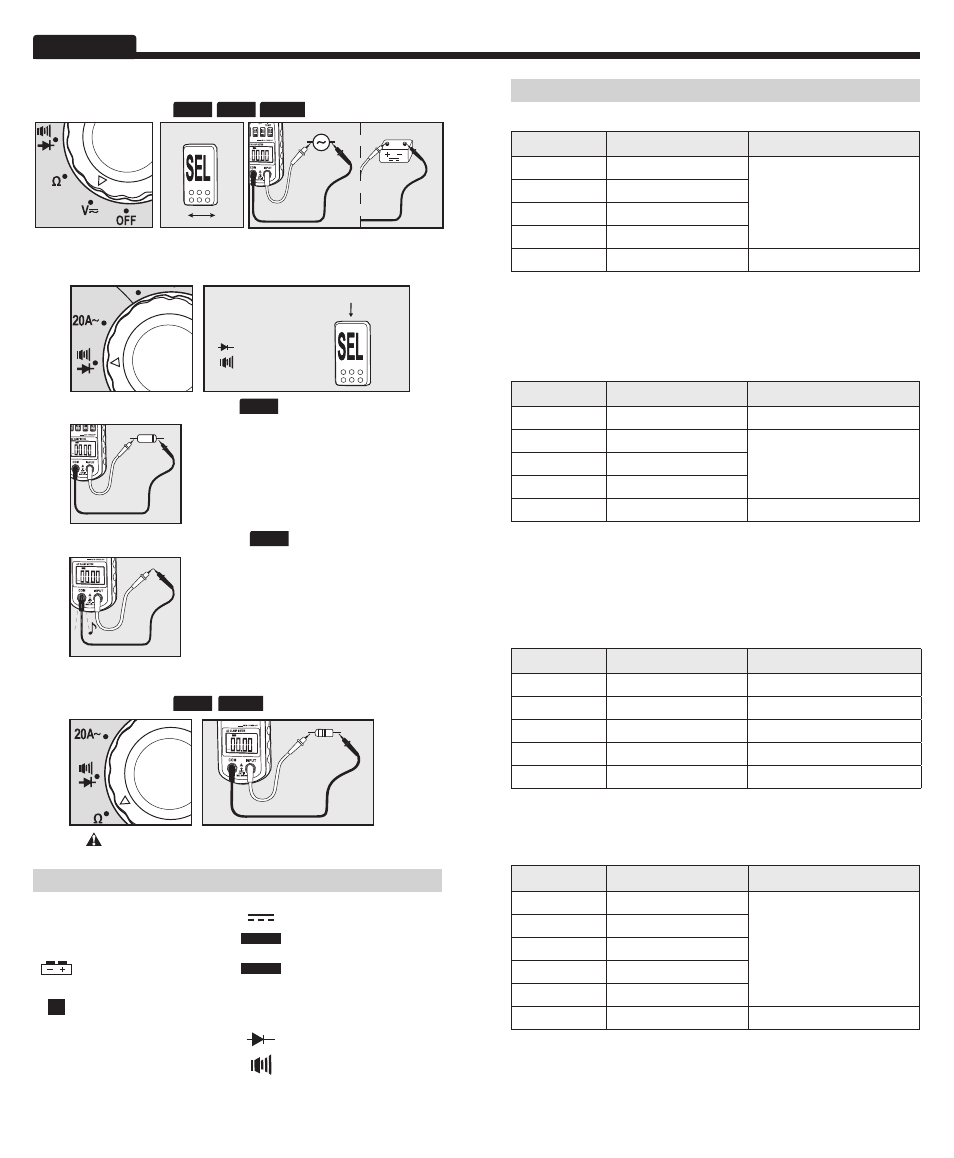

Klein Tools CL100 - Manual (Page 11)

AUTO
A AC
APPUYEZ SUR
POUR
SÉLECTIONNER
Diode
Continuité
AUTO
A AC
AUTO
A AC
AUTO
A AC
AUTO
A AC
APPUYEZ SUR
c.a. c.c.
• Ne mesurez pas la résistance sur un circuit sous tension.
3. Diode / Continuité
Caractéristiques de la diode : HOLD
L'écran affiche :
• La chute de tension directe en cas
de polarisation en sens direct.
• « O.L. » en cas de polarisation dans
le sens inverse.
4. Résistance : < 20 M Ω
Caractéristiques : HOLD RANGE
Caractéristiques de continuité : HOLD
• L’écran affiche la résistance.
• L’avertisseur sonore retentit si la valeur
est inférieure à 60 Ω.
SYMBOLES UTILISéS SUR L'éCRAN ACL
~
Mesure c.a Mesure c.c.
-
Valeur c.c. négative MAX Lecture maximum
Décharge partielle
des piles
AUTO
Plage automatique
activée
H
Maintien en position
activée
A Courant en ampères
V Mesure de la tension Test de diode
Ω Résistance en Ohms Test de continuité
m Milli 10 -3
k Kilo 10
M Méga 10 6
2. Tension c.a. / c.c. : < 600 V
Caractéristiques : HOLD MAX RANGE
• Sélectionnez la source de tension c.a. ou c.c.
SPéCIFICATIONS éLECTRIQUES
Mesure de la tension c.c.
Plage Résolution Précision
200mV 0.1mV
± (0.8% + 2 chiffres)
2V 0.001V
20V 0.01V
200V 0.1V
600V 1V ± (1.0% + 2 chiffres)
Protection contre les surcharges :
• Plage de 200 mV : 250V c.c. /c.a., eff.
• Plages de 2 V-600 V : 600V c.c. /c.a., eff.
Impédance d'entrée : 10M Ω.
Mesure de la tension c.a.
Plage Résolution Précision
200mV 0.1mV ± (1.0% + 10 chiffres)
2V 0.001V
± (1.0% + 5 chiffres) 20V 0.01V
200V 0.1V
600V 1V ± (1.5% + 5 chiffres)
Protection contre les surcharges :
• Plage de 200 mV : 250V c.c. /c.a., eff.
• Plages de 2 V-600 V : 600V c.c. /c.a., eff.
Impédance d'entrée : 10M Ω
Réponse : Péréquation
Mesure du courant c.a.
Plage Résolution Précision
2A 0.001A ± (3.5% + 20 chiffres) ≤ 0.5A
2A 0.001A ± (3.0% + 10 chiffres) > 0.5A
20A 0.01A ± (3.0% + 10 chiffres)
200A 0.1A ± (2.5% + 10 chiffres)
600A 1A ± (1.5% + 5 chiffres)
Plage de fréquences : 50 à 60Hz
Réponse : Péréquation
Mesure de la résistance
Plage Résolution Précision
200 Ω 0.1 Ω
± (1.2% + 2 chiffres)
2k Ω 0.001k Ω
20k Ω 0.01k Ω
200k Ω 0.1k Ω
2M Ω 0.001M Ω
20M Ω 0.01M Ω ± (2.0% + 5 chiffres)
Protection contre les surcharges : 250V
Tension de circuit ouvert : 0.25V
