ESpaÑoL

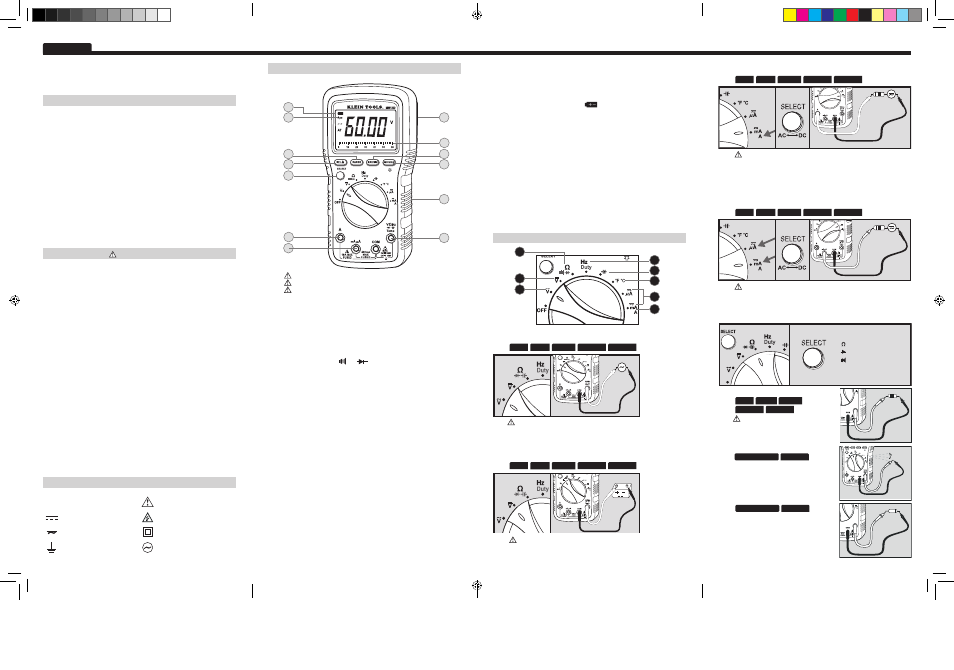

DEtaLLES DE LaS caractEríStIcaS
MM1300
Manual de instrucciones
ESpEcIFIcacIoNES GENEraLES
Klein Tools MM1300 es un multímetro de rango automático. Mide voltaje
CA/CD, corriente CA/CD, resistencia, capacitancia, frecuencia, ciclo de
servicio y temperatura. También sirve para probar diodos y continuidad.
• altitud de funcionamiento: 6572 pies / 2000 m
• Humedad relativa: < 75 %
• temperatura operativa: 32 °F a 122 °F (0 °C a 50 °C)
• temperatura de almacenamiento: -4 °F a 140 °F (-20 °C a 60 °C) <
80 % H. R.
• temperatura de precisión: 64 °F a 82 °F (18 °C a 28 °C)
• coeficiente de temperatura: 0,1*(precisión especificada)/°C
• Frecuencia de muestreo: 3 muestras por segundo
• Dimensiones: 7" Ч 3,5" Ч 1,9" (178 mm × 89 mm × 229 mm)
• peso: 14 oz (28 g)
• calibración: Preciso durante un año
• clasificación de seguridad: CAT III 1000 V, CAT IV 600 V
• precisión: ± (% de lectura + cantidad de dígitos menos significativos)
aDVErtENcIaS
Para garantizar un funcionamiento y servicio seguros del probador, siga
estas instrucciones. El incumplimiento de estas advertencias puede dar
lugar a lesiones o provocar la muerte.
• Antes de cada uso, verifique el funcionamiento del multímetro
midiendo un voltaje o corriente conocidos.
• Nunca debe utilizar este multímetro en un circuito con voltajes que
excedan la clasificación basada en categorías del multímetro.
• No utilice el multímetro durante tormentas eléctricas o en clima
húmedo.
• No utilice el multímetro o los cables de prueba si en apariencia están
dañados.
• Asegúrese de que los cables del multímetro estén correctamente
colocados y mantenga los dedos lejos de los contactos de la sonda
de metal al realizar las mediciones.
• No abra el multímetro para reemplazar las baterías o fusibles
mientras las sondas están conectadas.
• Proceda con precaución cuando trabaje con voltajes superiores
a 60 V CD o 25 V CA RMS. Esos voltajes implican un riesgo de
descarga.
• Para evitar lecturas falsas que puedan provocar descarga eléctrica,
reemplace las baterías si aparece el indicador de batería baja.
• A menos que esté midiendo voltaje o corriente, apague y bloquee la
energía antes de medir resistencia o capacitancia.
• Cumpla siempre con los códigos de seguridad locales y nacionales.
Utilice equipo de protección individual para prevenir lesiones por
descarga y arco eléctrico en los lugares donde haya conductores
activos peligrosos expuestos.
SíMBoLoS
~
corriente alterna ca advertencia o precaución
corriente directa cD Niveles peligrosos
Voltaje o corriente cD/ca Doble aislamiento clase II
conexión a tierra Fuente de ca
A. No intente medir más de 1000 V.
B. No intente medir más de 400 mA.
C. No intente medir más de 10 A.
D. Apagado automático (Apo).
• El dispositivo se apagará automáticamente después de 30 minutos
de no utilizarlo.
• Presione el botón Select (Seleccionar) para encenderlo.
• Desactivado durante la función Máx/Mín.
• Si mantiene presionado el botón Select (Seleccionar) durante el
encendido, se desactivará el Apagado automático.
E. Seleccione el botón Functionality (Funcionalidad).
• Alterne entre CA y CD.
• Alterne entre "Ω", " " y " ".
• Alterne entre Hz y %.
• Alterne entre °F y °C.
• Encienda el multímetro durante el apagado automático.
F. Modo de lectura relativa
• Presione para almacenar el valor actual.
• La pantalla mostrará la diferencia entre las lecturas almacenadas y
las lecturas activas.
• Presione nuevamente para volver a la lectura activa.
G. Rango automático/manual
• Presione repetidas veces para desplazarse por los rangos manuales.
• Presione durante 2 segundos para volver al modo de rango automático.
• AT se visualiza en la pantalla LCD solo durante el modo de rango
automático.
H. Retención Máx/Mín
• Presione para ingresar al modo Máx/Mín; se guardarán los valores
más altos y más bajos mientras esté en este modo.
• Presione repetidas veces para alternar entre las lecturas de valores
máximos y mínimos.
• Presione durante 2 segundos para volver a la lectura activa y borrar
los valores máximos y mínimos.
I. Retención / Autorretención / Retroiluminación
• La función de retención captura el valor de corriente que se muestra.
• La función de autorretención captura el primer valor estable que se
muestra, hasta que se mida un nuevo valor estable. Entonces, el
multímetro capturará el valor nuevo y emitirá un indicador sonoro
(funciones V, Ohmios, Temperatura y Amperios).
• Presione para retener la entrada actual en la pantalla.
• Presione nuevamente para ingresar la función de autorretención y
capturar valores estables.
• Presione nuevamente para volver al funcionamiento normal.
• Mantenga presionado para activar la retroiluminación de pantalla.
• El uso de las luces descarga las baterías considerablemente.
J. K. Reemplazo de baterías/fusibles
• Cuando aparece el indicador en la pantalla LCD, se deben
reemplazar las baterías.
• Quite el tornillo de la parte posterior de la carcasa de caucho y
reemplace las 2 baterías AAA.
• Este multímetro utiliza fusibles de fusión rápida de
440 mA/1000 V (69192) y 11 A/1000 V (69191).
L. Accesorio de soporte magnético (opcional, se vende por
separado)
• Deslice el adaptador magnético en la carcasa protectora de caucho.
• Coloque los instrumentos sobre superficies metálicas para usarlo
con las manos libres.
M. Gráfico de barras
• El gráfico de barras muestra una representación analógica
aproximada de una medición.
• El gráfico de barras responde mucho más rápido que la pantalla
digital.
• La escala del gráfico de barras va de cero a la lectura máxima del
rango seleccionado.
INStruccIoNES Y FuNcIoNES
1. Voltaje ca: < 1000 V
características:
No intente medir más de 1000 V.
• Gire el selector a la posición de voltaje "CA".
• Conecte el cable rojo a la entrada “V”.
B
D
a
F
E
c
3. corriente ca/cD (grande): < 10 a
características:
No intente medir más de 10 a.
• Comience con esta configuración si no conoce el nivel de corriente.
• El multímetro automáticamente selecciona "A" cuando se conecta el
cable rojo a la entrada "A": En la pantalla aparece “LEad” para indicar
que el multímetro está conectado, pero el fusible está fundido.
4. corriente ca/cD (pequeña): < 400 ma
características:
No intente medir más de 400 ma.
• Gire el selector a la posición "µA" o "mA".
• Conecte el cable rojo a la entrada “mAμA”.
• Seleccione una fuente de corriente CA o CD.
5. resistencia/Diodo/continuidad
G
I
H
L
K
J
M
características de continuidad:
MÁX/MíN HoLD
• La pantalla muestra la resistencia.
• Suena el vibrador si es inferior a 40 Ω.
características del diodo:
La pantalla muestra:
• Forward voltage drop if forward
biased (caída de voltaje directo si hay
polarización directa).
• “O.L.” if reverse biased (sobrecarga
si hay polarización inversa).
5
1
8
3
4
7
6
características de resistencia:
•
No mida resistencia en un circuito
activo.
• Ω = < 60 MΩ
2
2. Voltaje cD: < 1000 V
características:
No intente medir más de 1000 V.
• Gire el selector a la posición de voltaje "CD".
• Conecte el cable rojo a la entrada “V”.
PRESIONAR PARA SELECCIONAR
Resistencia
Diodo
Continuidad
MÁX/MíN HoLD
MÁX/MíN raNGo HoLD rEL a- HoLD
MÁX/MíN raNGo HoLD rEL a- HoLD
MÁX/MíN raNGo HoLD rEL a- HoLD
MÁX/MíN raNGo HoLD rEL a- HoLD
HoLD rEL
raNGE MaX/MIN
a- HoLD
