Installationshinweise
■ Sowohl bei der Wahl des Leitungsmaterials, bei der Installation
als auch beim elektrischen Anschluß des Gerätes sind die Vor-
schriften der VDE 0100 „Bestimmungen über das Errichten von
Starkstromanlagen mit Nennspannungen unter 1000 V“ bzw. die
jeweiligen Landesvorschriften zu beachten.
■ Der elektrische Anschluß darf nur von Fachpersonal
durchgeführt werden.
■ Das Gerät zweipolig vom Netz trennen, wenn bei Arbeiten span-
nungsführende Teile berührt werden können.
■ Die elektromagnetische Verträglichkeit (EMV) entspricht der in
den technischen Daten aufgeführten Normen und Vorschriften.
■ Die Eingangs-, Ausgangs- und Versorgungsleitungen räumlich
voneinander getrennt und nicht parallel zueinander verlegen.
■ An die Netzklemmen des Gerätes keine weiteren Verbraucher
anschließen.
■ Das Gerät ist nicht für die Installation in explosionsgefährdeten
Bereichen geeignet.
■ Induktive Verbraucher in der Nähe des Gerätes, wie z. B.
Schütze oder Magnetventile mit RC-Kombinationen, entstören.
■ Die Abschirmung der Schnittstellenleitung mit der Masse der
externen Baugruppe und des Gerätes verbinden.
Gerät konfigurieren

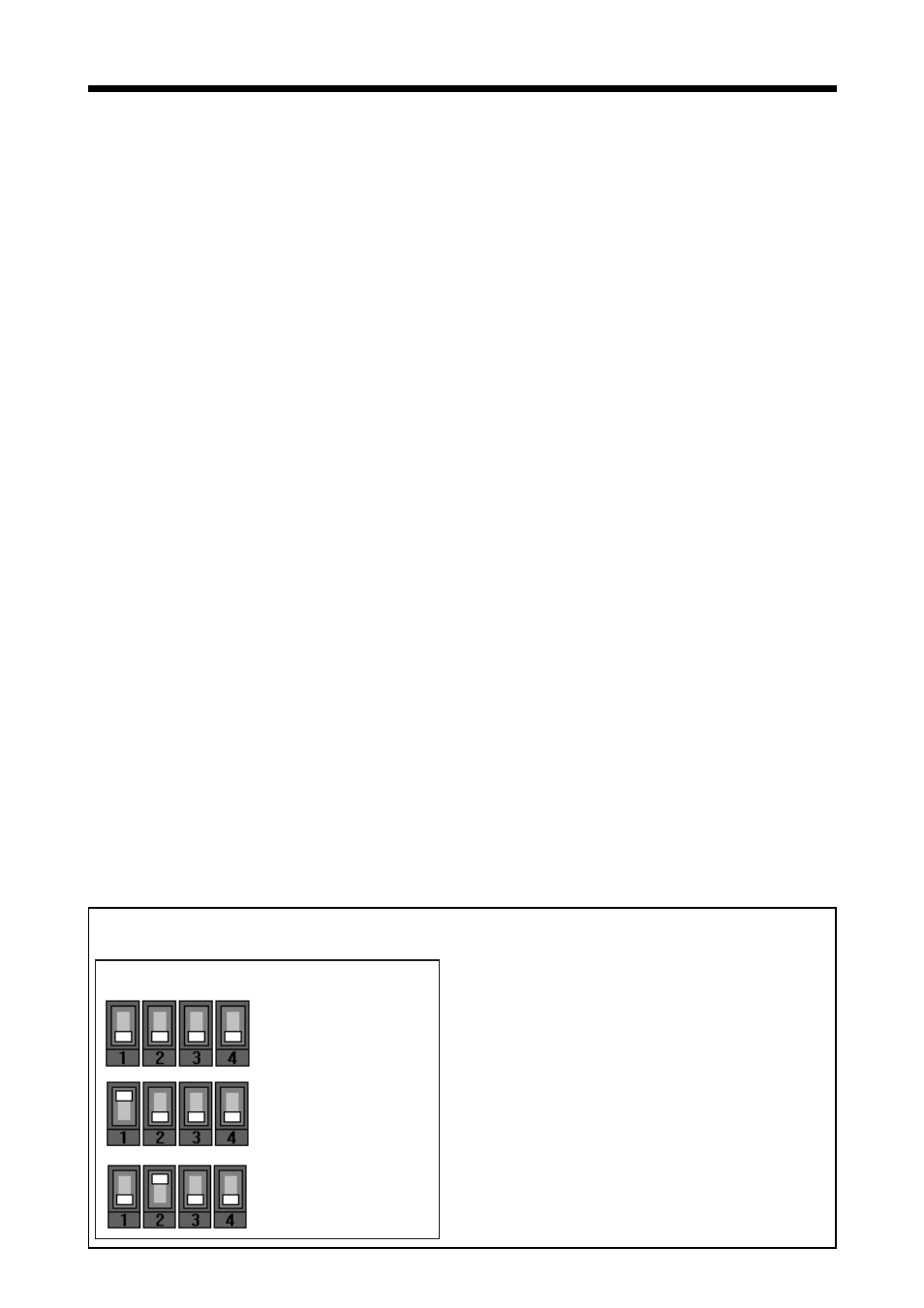

DIP-switch settings for:
DICON 400/401/500/501
LOGOPRINT 500
LOGOLINE 500
IMAGO 500
Relay Module 1
IMAGO 500
Relay Module 2
Anweisung und DIP-Schalter auf der rechten Geräteseite.
Die externe Baugruppe muss
für das anzuschließende
Gerät über einen DIP-
Schalter konfiguriert werden.
Installation 2
