Die externe Baugruppe JUMO ER8/EL8 erweitert die Geräte
JUMO DICON 400/500/401/501, JUMO IMAGO 500, JUMO
LOGOPRINT 500 und JUMO LOGOLINE 500/500d um acht
Relaisausgänge (ER8) oder Logikausgänge (EL8). Die Funktionen
der Ausgänge werden im angeschlossenen Gerät bzw. über das
Setup-Programm definiert. Die Kommunikation erfolgt über eine
serielle Schnittstelle.

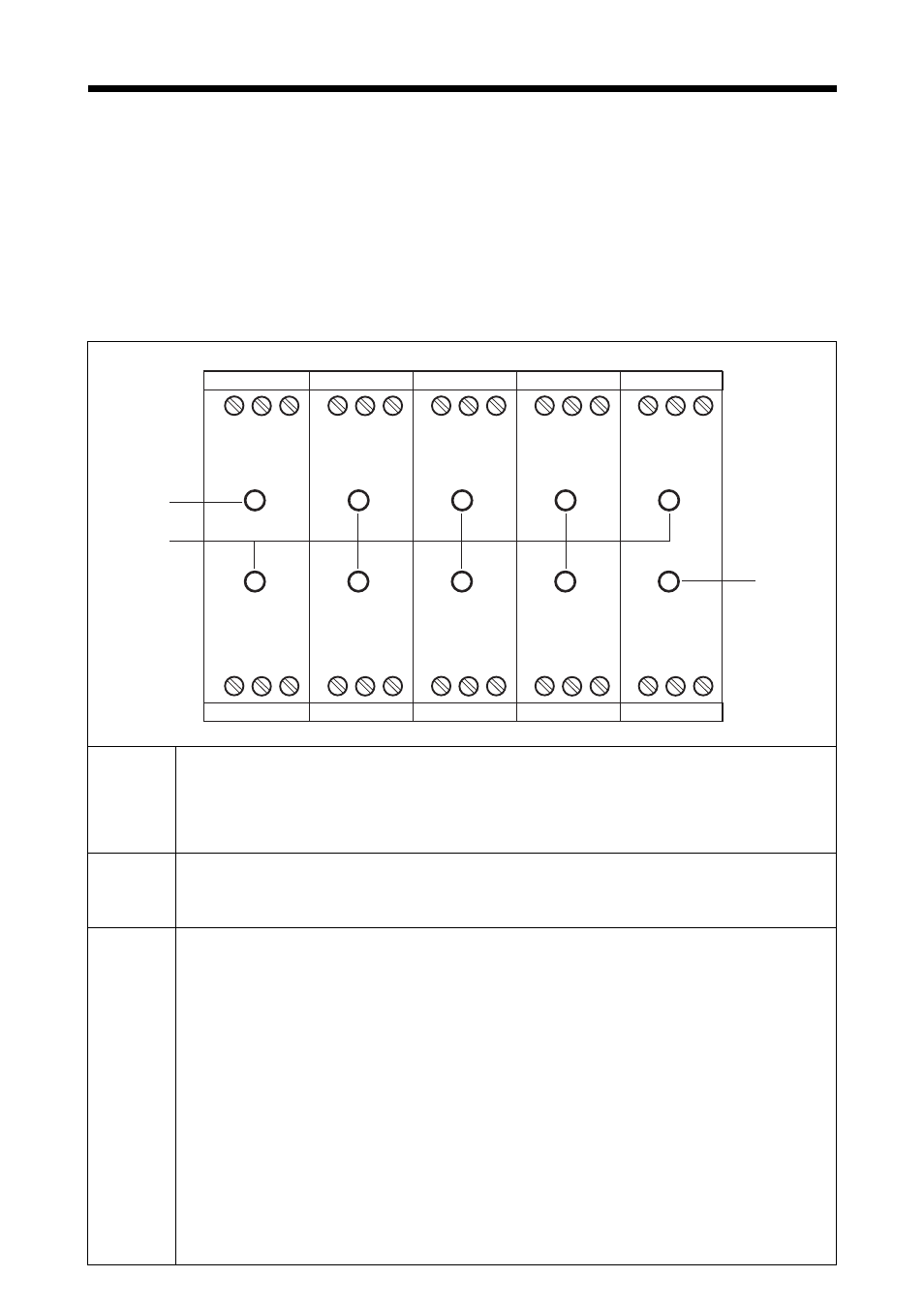

(1) Netzspannung
LED, grün; leuchtet, wenn Spannungsversorgung ange-
schlossen ist
(2) Schaltzustandsanzeigen
LED, gelb; leuchtet, wenn der Ausgang aktiv ist
(3) Fehleranzeige
LED, rot; blinkt, wenn die Datenübertragung vom Gerät zur
externen Relaisbaugruppe gestört oder unterbrochen ist.
Es wird im Falle eines Fehlers ständig versucht, die Daten-
übertragung wieder herzustellen. Die Ausgänge sind inak-
tiv.
Error
Power
(L+) (L-)
L1 PE N
97
(+) (–)
TxD
RxD RxD
TxD GND
98 99
(2)
(1)
(3)
5 6 7 8
441 442 443 241 242 243 141 142 143
1 2 3 4
341 342 343 3 1 3 2 3 3
841 842 843 741 742 743 641 642 643 541 542 543

Wenn beim Betrieb der ER8/EL8 am LOGOLINE 500/500d,
DICON 400/500/401/501 und IMAGO 500 eine Kommunika-
tion über den Stecker des PC-Interface aufgebaut wird (bei
IMAGO 500 auch COM1), unterbricht das Gerät die Daten-
übertragung und die Fehleranzeige blinkt.
Beschreibung 1
