8
D
Beachten Sie eine Mindesteintauchtiefe des
Temperaturmeßfühlers im Medium von 20mm um Fehlmessungen
zu vermeiden.
In Ölbädern darauf achten, daß der Temperaturmeßfühler vom Öl
frei angeströmt werden kann.
Es kann nur ein Temperaturmeßfühler Pt1000 angeschlossen
werden (Best. Nr.: 509-67910-00 oder 509-67920-00)
Pt100 Meßfühler sind nicht geeignet.

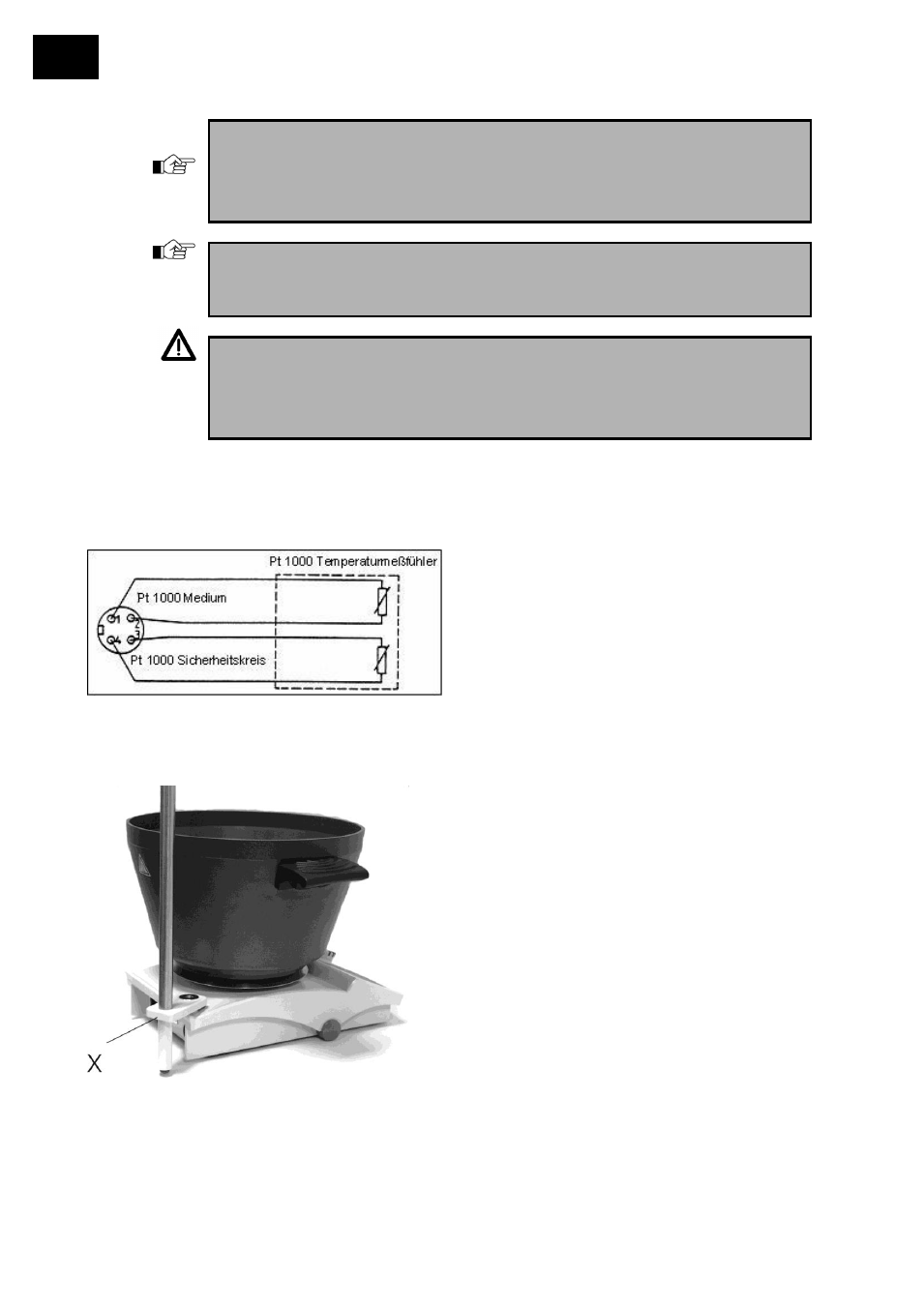

Die Anschlußbelegung des Temperaturmeßfühlers Pt1000 geht aus der nachfolgenden
Zeichnung hervor.
4.1 Anschlußbelegung Pt 1000
5 Aufbau mit Badaufsatz
Wenn Sie das Gerät mit einem Badaufsatz (s.
Zubehör) verwenden, achten Sie bitte darauf, daß
der Fixierrand des Badaufsatzes sicher über die
Heizplatte greift.
Bei Betrieb mit dem Badaufsatz 4 Liter können
Sie den Temperaturmeßfühler mit dem speziellen
Haltestab für Badaufsatz 4 Liter (Best. Nr. 509-
97000-00) wie im Bild dargestellt (X) befestigen.
