3
PRECAUCIÓN: RIESGO DE INCENDIO
Este producto debe instalarse de acuerdo con el
código de instalación aplicable por una persona
familiarizada con la construcción y operación del
producto y los riesgos que conllevan.
Utilizar conductores de suministro
mínimo 90° c.
TORNILLO
DE LÁMPARA
PLACA DE
MONTAJE
DOSEL
TALLO
CADENA
ASAMBLEA DE
ENCHUFE
BOMBILLA
ENLACE RÁPIDO
BUCLE DE
LA LÁMPARA
BUCLE DEL
DOSEL

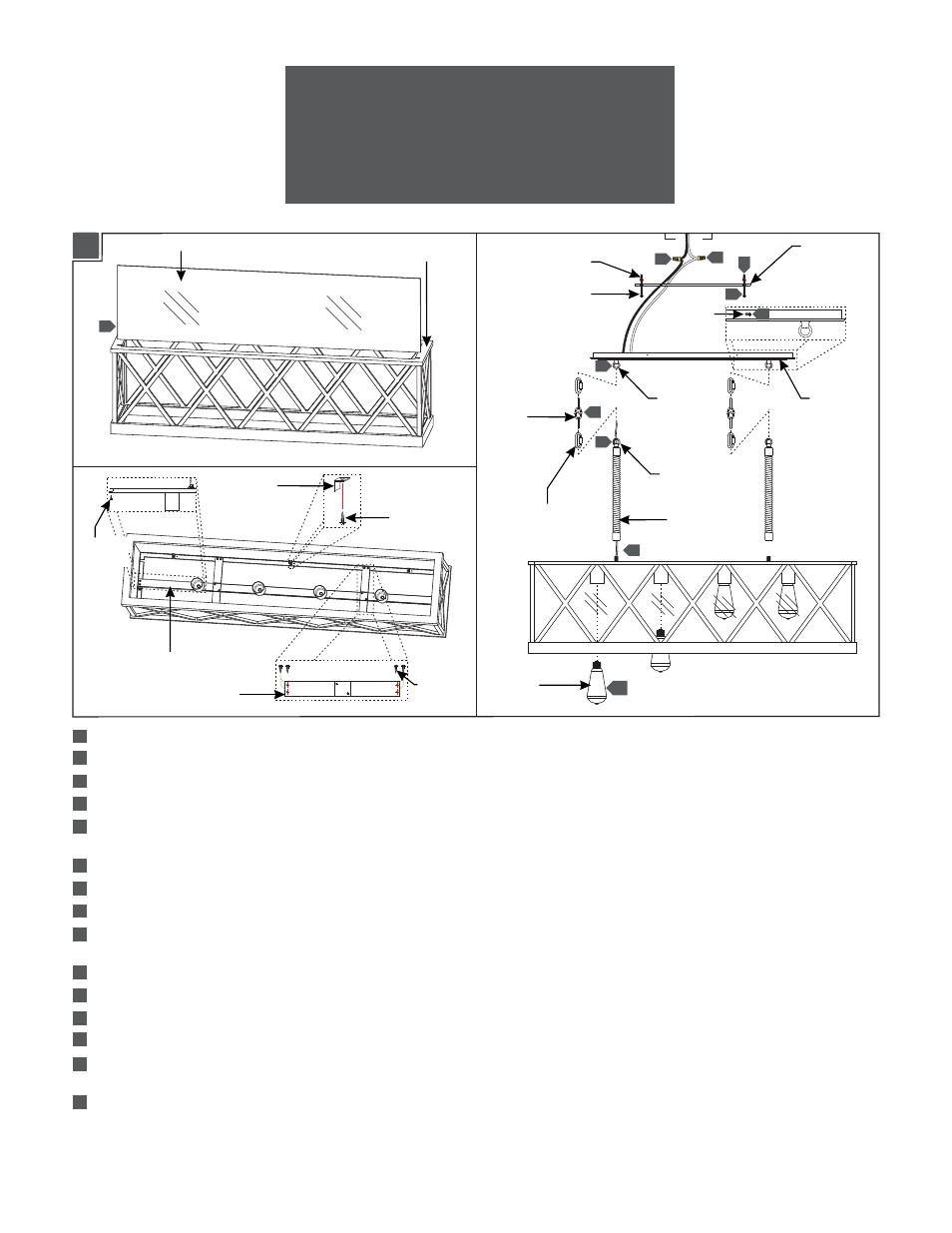

Alinee los anclajes con los agujeros de la placa de montaje e instálelos presionándolos en el techo.
Fije la placa de montaje a la caja eléctrica con dos tornillos de la placa de montaje suministrados con la caja eléctrica.
Atornille los tornillos de anclaje en los anclajes.
Retire temporalmente el asamblea de enchufe quitando los tornillos de chapa de los soportes y extremos del asamblea de enchufe.
Instale los paneles de vidrio deslizándolos cuidadosamente en el marco, a continuación, desde el interior, sujetándolas al vehículo con las ocho
láminas de metal y tornillos de chapa.
Vuelva a instalar el conjunto de enchufe asegurando el conjunto de enchufe y los soportes al bastidor con los tornillos de hojas.
Atornillar el tallo a la parte superior de la lámpara.
Determine la altura deseada de la lámpara y retirar una porción de la cadena mediante la apertura de un enlace con los alicates.
Instalar un enlace rápido sobre el bucle de la lámpara y cadena, y luego instale otro enlace rápido al otro extremo de la cadena y bucle del dosel;
Repita los pasos 7-9 para el resto de tallo y cadena.
Tejer el cordón a través del tallo, cadena, dosel y fuera de la caja eléctrica. Recortar el cable dejando suficiente para hacer las conexiones eléctricas.
Conecte la lámpara a una tierra apropiada de acuerdo a los códigos eléctricos locales.
Conecte el cable blanco de la lámpara (cuadrado o rígido) para el cable neutro línea con una tuerca para hilos.
Conecte el cable negro de la lámpara (redondo o liso) para el cable de línea de energía caliente con una tuerca de alambre.
Cuidadosamente coloque todos los cables en la caja eléctrica, coloque el dosel en la placa de montaje y asegúrelo en su lugar apretando los
tornillos de la lámpara.
Atornille las bombillas en los enchufes. Consulte la etiqueta en el zócalo de la lámpara para obtener información de Max Wattage.
1
2
1A
3
4
5
6
7
8
9
10
MARCO
11
12
13
14
HOJA
METAL
TORNILLO
DE HOJA
TORNILLO
DE HOJA
SOPORTE
ANCLAJE
TORNILLO
DE ANCLAJE
PANEL DE VIDRIO
TORNILLO
DE HOJA
15
12
15
13
3
1
7
8
9
9
14
5
