Mode d’emploi pour les multipistes de précision GS...C1806 12 mm
EUCHNER GmbH + Co. KG Kohlhammerstraße 16 D-70771 Leinfelden-Echterdingen Tél. +49/711/75 97-0 Fax +49/711/75 33 16 www.euchner.de [email protected]
Sous réserve de modifications techniques, indications non contractuelles. © EUCHNER GmbH + Co. KG 076850-04-06/11 (trad. mode d'emploi d'origine)
±0,
1
1,5 0 -
Ш10
80
6
5
62
28
8
Ш4,8
98
44
8
20
64
120
Ш6,6
13,
5
M25x1,5
12
30
33
46
72
max
.

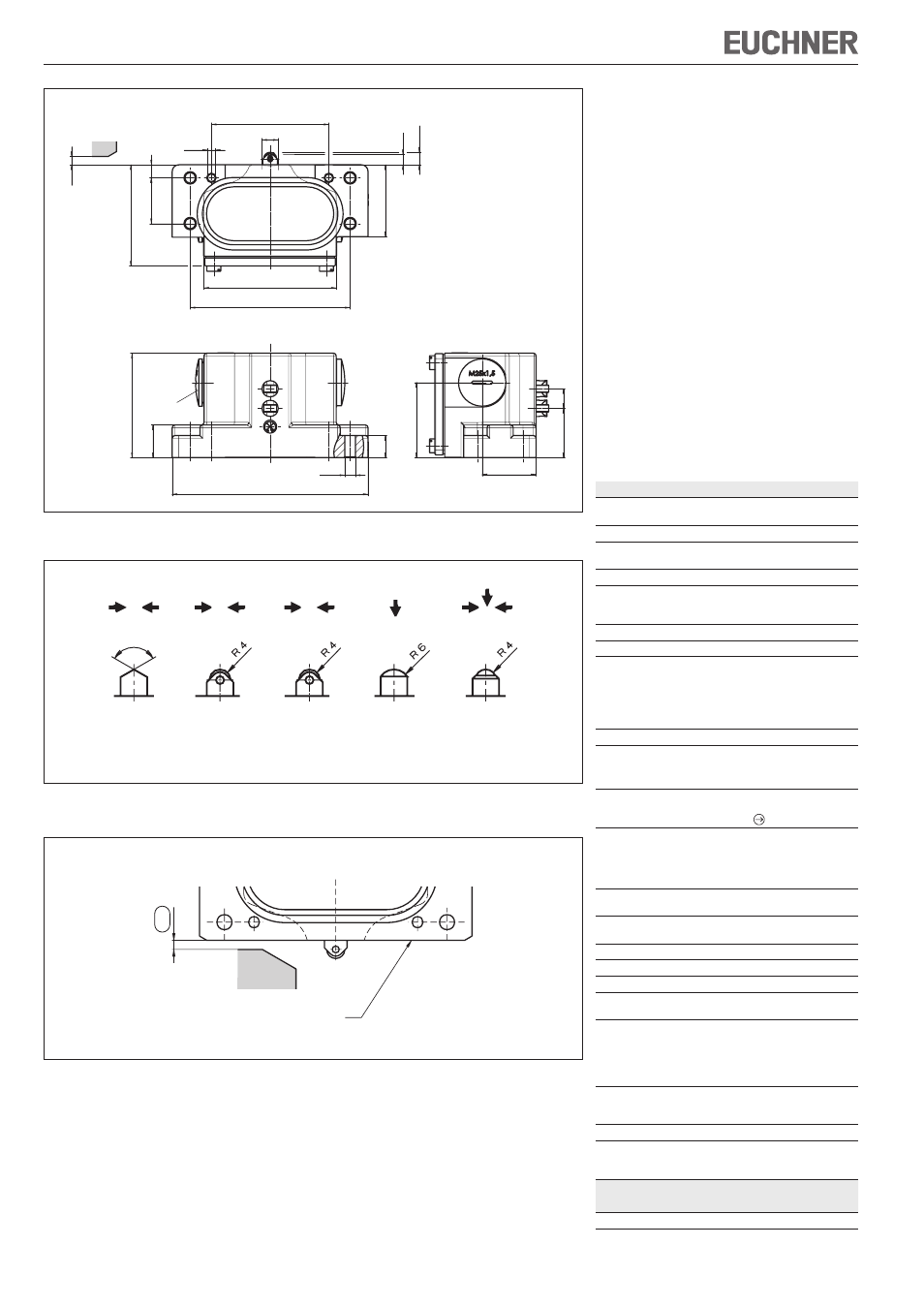

Figure 2 : Dimensions GS...-502-MC1806
120°
-5°
Figure 3 : Poussoirs et sens d’attaque
Came
Point d’action
Position de r
epos
4
-0
,5
Figure 4 : Montage pour circuits de sécurité
Came
Plan de référence
D
Toit
R
Galet
Palier de
guidage
B
Galet
Roulement à
billes
W
Dôme
K *
Bille
* uniquement avec élément de commutation ES502E
Sens d’attaque privilégiés
Déclaration de conformité CE
Le fabricant ci-dessous déclare par la présente que
le produit est conforme aux dispositions de la ou des
directive(s) précisées ci-après ainsi qu’aux normes
qui lui sont applicables.
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
D-70771 Leinfelden-Echterdingen, Allemagne
Directives utilisées :
Directive Machines 2006/42/CE
Normes utilisées :
EN 60947-5-1:2004 + Cor.:2005 + A1:2009
EN 1088:1995+A2:2008
Leinfelden, juillet 2010
Dipl.-Ing. Michael Euchner
Directeur Général
Duc Binh Nguyen
Responsable documentation
La déclaration de conformité CE signée est jointe
au produit.
Caractéristiques techniques
Paramètre Valeur
Matériau du boîtier Aluminium moulé sous pres-
sion, anodisé
Matériau du poussoir Acier, inoxydable
Indice de protection selon
IEC 60529
IP 67
Durée de vie mécanique 30 x 10 6
Fréquence d'actionnement
ES502E
ES508E
300 min -1
50 min -1
Température ambiante -5 ... +80 °C
Position de montage Au choix
Vitesse d'attaque max.
Poussoir
Toit D
Galet R (palier de guidage)
Galet B (roulement à billes)
Dôme (W) /Bille (K)
40 m/min
80 m/min
120 m/min
10 m/min
Vitesse d'attaque min. 0,01 m/min
Force de traction avec élément de commutation
ES502E
ES508E
≥ 20 N
≥ 15 N
Élément de commutation
ES502E
ES508E
1 NO + 1 NF
1 NF
Principe de commutation
ES502E
ES508E
Élément de contact à action
brusque
Élément de contact à action
dépendante
Hystérèse
ES502E 0,8 mm
Matériau des contacts Alliage argent
doré par soufflage
Type de raccordement Bornier à vis
Section de conducteur 0,34 ... 1,5 mm 2
Tension nominale d’isolement U
i
= 250 V
Tension nominale d’essai
(impulsion)
U
imp
= 4 kV
Catégorie d'emploi de l'élément de commutation selon
IEC 60947-5-1
ES502E
ES502E / ES508E
AC-12 250 V 10 A
AC-15 230 V 6 A
DC-13 24 V 6 A
Pouvoir de coupure min.
ES502E
ES508E
10 mA à DC 12 V
10 mA à DC 24 V
Courant thermique conv. I
th
10 A
Protection contre les courts-
circuits selon IEC 60269-1
(fusible de commande)
10 A gG
Valeurs de fiabilité selon EN ISO 13849-1
pour élément de commutation ES508E
B
10d
2 x 10 7



