Mode d’emploi pour les multipistes de précision GS...C1806 12 mm
Utilisation conforme
Les boîtiers multipistes de précision
sont utilisés
pour le positionnement et le contrôle de machines
et d'installations industrielles.
Pour des applications générales, on utilise des
éléments de commutation ES502E. Pour l'utilisation
comme interrupteurs de sécurité, seul l’élément de
commutation ES508E avec un contact NF à ouver-
ture positive est autorisé.
Les interrupteurs de sécurité sont des auxiliaires de
commande avec des contacts à ouverture positive.
Ils respectent les exigences définies dans les nor-
mes IEC 60947-5-1 et EN 60 947-5-1, annexe K.
Utilisé avec un protecteur, ce composant de sécurité
interdit tout mouvement dangereux de la machine
tant que le protecteur est ouvert. Un ordre d’arrêt
est émis en cas d’ouverture du protecteur pendant
le fonctionnement dangereux de la machine.
Avant d'utiliser des interrupteurs de sécurité, il est
nécessaire d'effectuer une analyse d'appréciation
du risque sur la machine selon
EN ISO 13849-1, Parties des systèmes de com-
mande relatives à la sécurité
EN ISO 14121, Sécurité des machines, apprécia-
tion du risque.
Pour que l’utilisation soit conforme, les instructions
applicables au montage et à la mise en service
doivent être respectées, en particulier
EN ISO 13849-1, Parties des systèmes de com-
mande relatives à la sécurité
EN 1088, Dispositifs de verrouillage associés à
des protecteurs
EN 60 204-1, Equipement électrique des ma-
chines.
Utilisation non conforme
Les boîtiers multipistes de précision dotés de l'élé-
ment de commutation ES502E (contact à action
brusque sans manoeuvre positive d'ouverture)
ne doivent pas être utilisés dans des circuits de
sécurité.
Important :
L'utilisateur est responsable de l'intégration de
l'appareil dans un système global sécurisé. Ce
dernier doit être validé à cet effet, par ex. selon
EN ISO 13849-2.
Si la validation fait appel à la procédure simplifiée
selon le paragraphe 6.3 EN ISO 13849-1:2008,
le niveau de performance ou Performance Level
(PL) peut diminuer lorsque plusieurs appareils sont
raccordés en série l'un à la suite de l'autre.
Si le produit est accompagné d'une fiche techni-
que, les indications de cette dernière prévalent en
cas de différences avec les indications figurant
dans le mode d'emploi.
Consignes de sécurité
Dans les circuits de sécurité, seul l’élément de com-
mutation ES508E avec un contact NF à ouverture
positive est autorisé.
Les boîtiers multipistes de précision des circuits
de sécurité remplissent une fonction de protection
des personnes. Le montage ou les manipulations
non conformes peuvent engendrer de graves
blessures.
Les boîtiers multipistes de précision des circuits
de sécurité ne doivent pas être contournés
(pontage des contacts), retirés ou être inactivés
de quelque manière que ce soit.
Tenez compte en particulier des mesures de
réduction des possibilités de fraude selon
EN 1088:1995+A2:2008, paragr. 5.7.
En cas d'utilisation de boîtiers multipistes de
précision dans des circuits de sécurité, les
interrupteurs et les cames de commande
doivent être disposés de manière à éviter toute
modification involontaire de leur position.
Pour remplir ces conditions :
les éléments de fixation doivent être fiables et
leur dévissage ne doit pouvoir être effectué
qu’à l’aide d’un outil.
l'utilisation de trous oblongs doit être réservée
au réglage initial.
des précautions pour assurer un bon maintien
de l'élément engagé après réglage doivent être
prises (par exemple à l'aide de goupilles ou de
boulons d’ajustage).
Montage, raccordement électrique et mise
en service exclusivement par un personnel
habilité.
Fonction
Les boîtiers multipistes de précision possèdent plu-
sieurs éléments de commutation montés en ligne.
Les éléments de commutation sont actionnés par
des poussoirs. Selon l'application (précision au
niveau de la répétabilité du point d'action et vitesse
d'attaque), différentes formes de poussoir et de
came sont utilisées (cf. figure 3).
En cas d'application d'ordre général, l'actionnement
des poussoirs est réalisé selon DIN 69639 grâce à
des cames qui sont fixées en continu par serrage
dans des profils rainurés selon DIN 69638.
Eléments de commutation / affectation
des broches

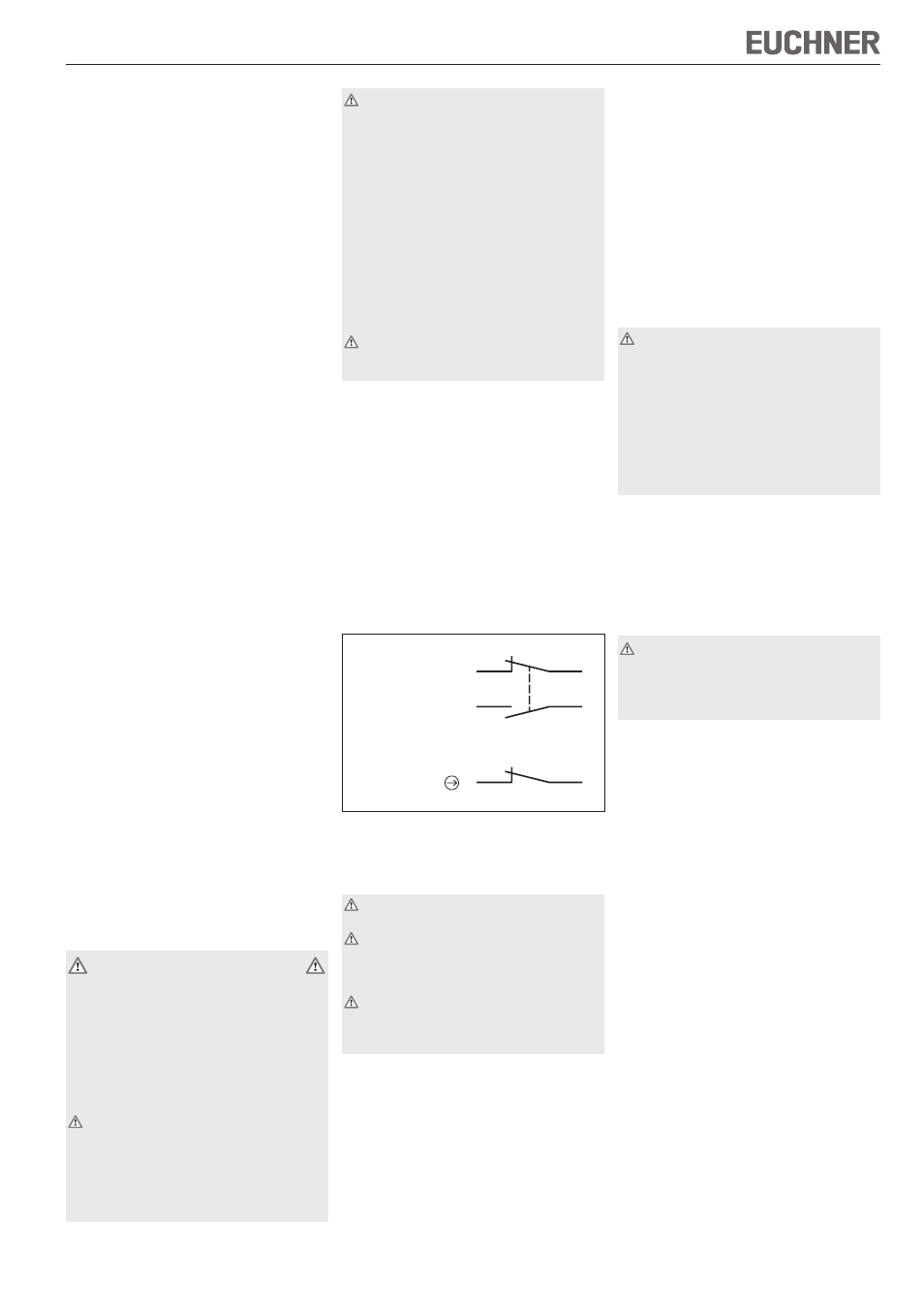

Figure 1 : Éléments de commutation et affectation
des broches
Montage
Les boîtiers multipistes de précision ne doivent
pas être utilisés comme butée.
Pour l'utilisation dans des circuits de sécurité,
les cames doivent être fixées à la machine/au
protecteur de manière permanente et indisso-
ciable.
Dans des circuits de sécurité, la mesure (distan-
ce entre le plan de référence de l'interrupteur
et les cames, voir figure 4) pour une ouverture
des contacts sûre doit être respectée.
Monter le boîtier multipiste de précision de manière
à ce que
les câbles de raccordement et les connecteurs ne
soient pas endommagés par les éléments mobiles
des machines.
Protection contre les influences ambiantes
Des évents servent de compensation de pression
contre l’effet de pompage des poussoirs. Ils ne
doivent pas être obstrués avec de la peinture.
En cas de laquage, couvrir les poussoirs, les
barrettes de poussoirs, les évents et la plaque
signalétique !
Raccordement électrique
Ouvrir le couvercle de l’interrupteur
Section de conducteur 0,34 ... 1,5 mm²
Pour l'affectation des contacts, voir figure 1
Monter le presse-étoupe M25x1,5 EUCHNER ou
autre de qualité similaire avec un joint torique
serti
Sceller soigneusement le câble. Le joint d’étan-
chéité doit correspondre au diamètre de câble.
Serrer les vis de raccordement des éléments de
commutation à 0,6 Nm.
Fermer le couvercle de l’interrupteur et serrer les
vis de couvercle à 1,5 Nm.
Contrôle fonctionnel
Lorsque le protecteur est ouvert, l'interrupteur
de sécurité doit être actionné dans chacune
des positions du protecteur (protection contre
les dépassements).
Contrôler la fonction de sécurité dans les circuits
de sécurité.
La machine doit s'arrêter lorsque l'interrupteur
de sécurité est actionné.
La machine ne doit pas démarrer lorsque
l'interrupteur de sécurité est actionné.
Contrôle du fonctionnement mécanique
Contrôler la mobilité des éléments d'actionne-
ment.
Contrôle du fonctionnement électrique
Actionner l'interrupteur et contrôler la fonction de
commutation.
Contrôle et entretien
En cas d'endommagement ou d'usure, il est
nécessaire de remplacer l'ensemble du boîtier
multipiste dans les circuits de sécurité.
Seul le fabricant est autorisé à réaliser une
réparation.
Aucun entretien n’est nécessaire. Pour garantir un
fonctionnement irréprochable et durable, il convient
toutefois de vérifier régulièrement les points
suivants :
Fonction de commutation correcte
Bonne fixation des composants
Ajustement précis des cames par rapport au
boîtier multipiste
Dépôts et usure
Étanchéité à l’entrée du câble
Serrage des connexions ou des connecteurs
Dans les circuits de sécurité, les boîtiers multipistes
doivent être changés une fois qu'ils ont atteint le
nombre maximal de manoeuvres.
Remarque : l'année de construction figure dans le
coin inférieur droit de la plaque signalétique.
Nous déclinons toute responsabilité
en cas d’utilisation non conforme ;
en cas de non-respect des consignes de sécu-
rité ;
si le montage et le raccordement électrique sont
effectués par du personnel non agréé.
si les contrôles fonctionnels ne sont pas effec-
tués.
ES502E
ES508E
22
14
21
13
22
21
Représentation : éléments de commutation non actionnés
