Betriebsanleitung Präzisions-Reihengrenztaster GS...C1806 12 mm
EUCHNER GmbH + Co. KG Kohlhammerstraße 16 D-70771 Leinfelden-Echterdingen Tel. +49/711/75 97-0 Fax +49/711/75 33 16 www.euchner.de [email protected]
Technische Änderungen vorbehalten, alle Angaben ohne Gewähr
.
© EUCHNER GmbH + Co. KG
076850-04-06/11 (Originalbetriebsanleitung)
±0,
1
1,5 0 -
Ш10
80
6
5
62
28
8
Ш4,8
98
44
8
20
64
120
Ш6,6
13,
5
M25x1,5
12
30
33
46
72
max
.

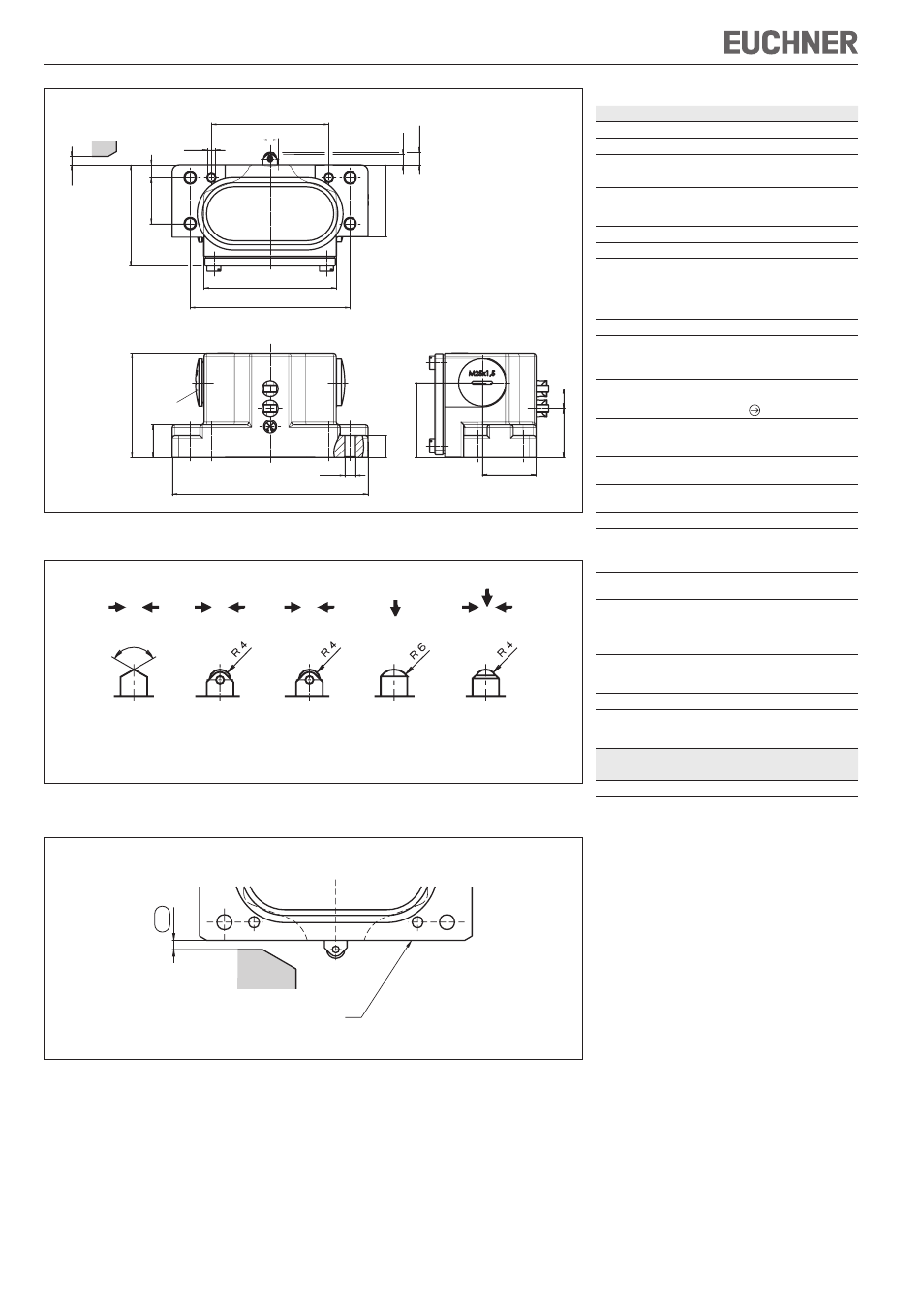

Bild 2: Maßzeichnung GS...-502-MC1806
120°
-5°
Bild 3: Stößel und Anfahrrichtungen
Nocken
Schaltpunkt Ruhestellung
4
-0
,5
Bild 4: Montage für Sicherheitsschaltkreise
Nocken
Bezugsfläche
D
Dach
R
Rolle
Gleitlager
B
Rolle
Kugellager
W
Wölbung
K *
Kugel
* nur mit Schaltelement ES502E
Bevorzugte Anfahrrichtungen
Technische Daten
Parameter Wert
Gehäusewerkstoff Aluminium-Druckguss, eloxiert
Stößelwerkstoff Stahl, rostfrei
Schutzart nach IEC 60529 IP 67
Mech. Schaltspiele 30 x 10 6
Schalthäufigkeit
ES502E
ES508E
300 min -1
50 min -1
Umgebungstemperatur -5 ... +80 °C
Einbaulage beliebig
Anfahrgeschwindigkeit max.
Stößel Dach D
Rollen R (Gleitlager)
Rollen B (Kugellager)
Wölbung W/Kugel K
40 m/min
80 m/min
120 m/min
10 m/min
Anfahrgeschwindigkeit min. 0,01 m/min
Betätigungskraft mit Schaltelement
ES502E
ES508E
≥ 20 N
≥ 15 N
Schaltelement
ES502E
ES508E
1 S + 1 Ц
1 Ц
Schaltprinzip
ES502E
ES508E
Sprungschaltglied
Schleichschaltglied
Hysterese
ES502E 0,8 mm
Kontaktwerkstoff Silberlegierung
hauchvergoldet
Anschlussart Schraubklemmen
Leiterquerschnitt 0,34 ... 1,5 mm 2
Bemessungsisolations-
spannung
U
i
= 250 V
Bemessungsstoß-
spannungsfestigkeit
U
imp
= 4 kV
Gebrauchskategorie Schaltelement nach IEC 60947-5-1
ES502E
ES502E/ES508E
AC-12 250 V 10 A
AC-15 230 V 6 A
DC-13 24 V 6 A
Schaltstrom min.
ES502E
ES508E
10 mA bei DC 12 V
10 mA bei DC 24 V
Konv. thermischer Strom I
th
10 A
Kurzschlussschutz nach
IEC 60269-1
(Steuersicherung)
10 A gG
Zuverlässigkeitswerte nach EN ISO 13849-1
für Schaltelement
ES508E
B
10d
2 x 10 7
