Mode d‘emploi moniteurs de sécurité SFM-...
+AS-i S-
Sous réserve de modifications sans notification préalable. T
oute err
eur typographique, toute modification de pr
oduit ne saurait engager notr
e r
esponsibilité.
©
E
UC
HN
ER
G
m
bH
+
C
o.
K
G
08
80
21
‑0
6‑
10
/1
3
(tr
ad
. p
ar
tie
d
u
m
od
e
d’
em
pl
oi
d
’o
rig
in
e) Eléments de commande et d‘affichage,
configuration
Se reporter au manuel du moniteur de sécurité et au
manuel du logiciel de configuration.
Entretien et contrôle
Le fonctionnement correct du moniteur de sécu‑
rité AS‑Interface au sein du système à sécuriser,
c‘est‑à‑dire la coupure fiable du système en cas de
déclenchement d‘un des capteurs ou contacteurs de
sécurité sous la dépendance du moniteur, doit fait
l‘objet d‘un contrôle au minimum annuel.
Pour ce faire, actionner au moins une fois par an,
chaque „esclave AS‑Interface“ affecté à la sécurité
et contrôler le comportement du système au niveau
des sorties de sécurité du moniteur AS‑Interface (voir
le manuel du moniteur).
Remplacer le moniteur de sécurité en cas de
dysfonctionnement ou d‘endommagement
mécanique.
Le moniteur peut être remplacé par un appareil
équivalent sans reconfiguration (voir le manuel du
moniteur).
Nous déclinons toute responsabilité
f
en cas d‘utilisation non conforme
f
en cas de non respect des consignes de sécurité
f
si le montage et le raccordement électrique sont
effectués par du personnel non agréé
f
si les contrôles de fonctionnement ne sont pas
effectués

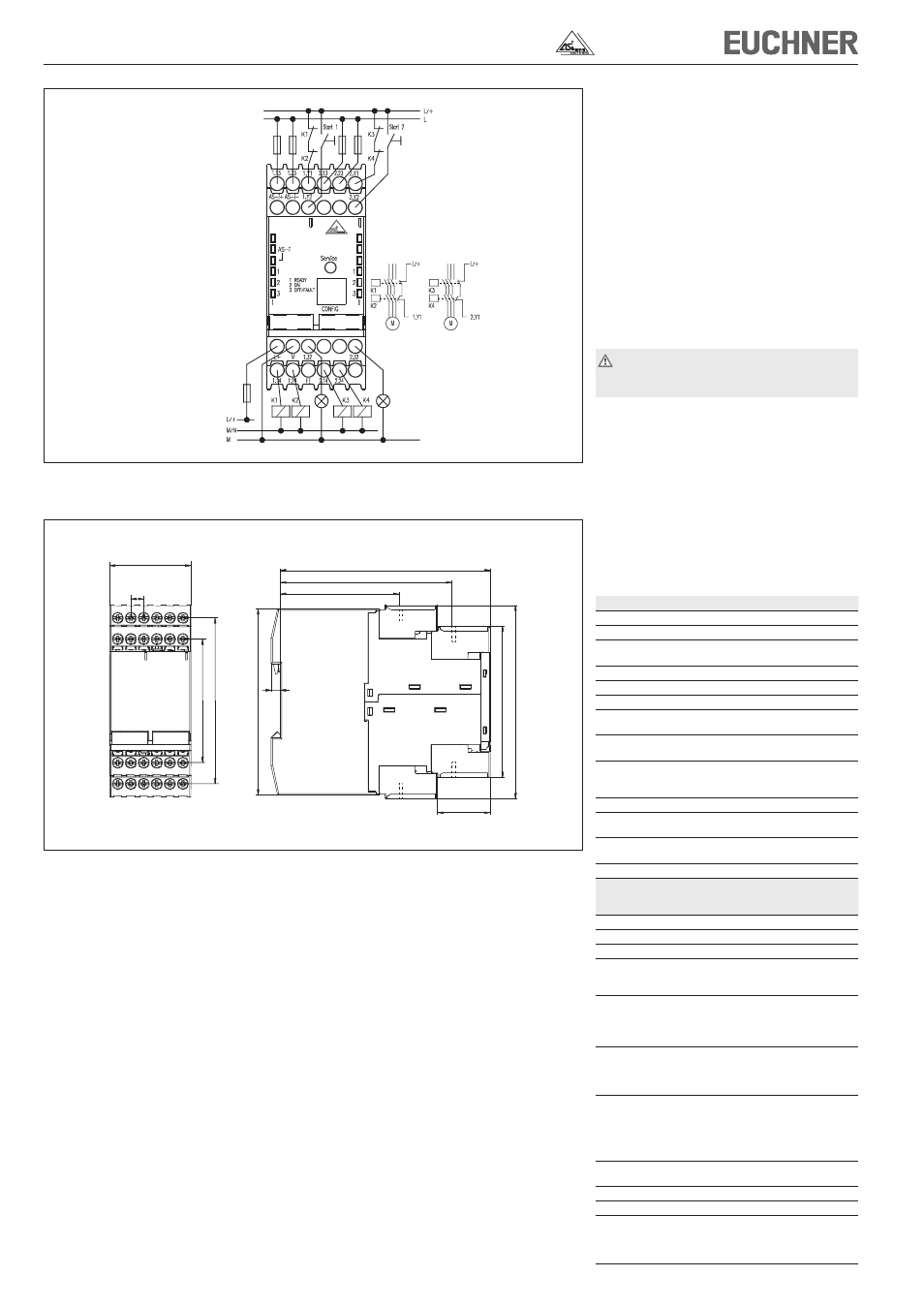

Fig. 7 : Dimensions moniteurs de sécurité
45
7,2
2,
86
5,
19
115
94
65
5
28,8
6,
28
9,
50
1
20
1
Fig. 6 : Racc. d‘un moniteur de SFM‑C12
Caractéristiques techniques
Parameter Valeur
Boîtier Polyamide PA 6.6
Dimensions 45 x 105 x 120 mm
Poids SFM‑...1 : env. 350 g
SFM‑...2/SFM‑...2. : env. 450 g
Protection selon CEI 529 IP 20
Température de service ‑20 ... +60 °C
Température de stockage ‑30 ... +70 °C
Montage Rail normalisé de 35 mm selon
DIN EN 60715 TH35
Exigences de protection CEM Selon EN 50295
(norme AS‑Interface)
Tension de service DC 24 V +15%/‑15 %
Bloc d‘alimentation à isolation de
sécurité (CEI 60742, PELV)
Ondulation résiduelle < 15 %
Courant assigné d‘emploi SFM‑...1 : 150 mA
SFM‑...2/SFM‑...2. : 200 mA
Temps de réponse < 40 ms
< 50 ms pour SFM‑B02A
Temporisation à l‘enclenchement < 10 s
Caractéristiques
AS-Interface suivant
spécification AS‑Interface 2.1
Code EA : 7
Code ID : F
Consommation globale maxi 45 mA
Tensions AS‑Interface 18,5 ... 31,6 V
Entrées
Start
Entrée optocoupleur high active
Courant d‘entrée env. 10 mA
sous 24 V DC
Contrôle contacteur Entrée optocoupleur high active
Courant d‘entrée env. 10 mA
sous 24 V DC
Sorties
Safety on
Sortie de signalisation
Sortie transistor PNP, 200 mA,
protégée contre les cc et les
inversions de polarité
Sorties de sécurité
SFM‑...1
2 sorties potentiel flottant à
contacts à fermeture
SFM‑...2/SFM‑...2. 4 sorties potentiel flottant à
contacts à fermeture
Courant maxi adm.
des contacts
1 A DC‑13 sous 24 V DC
3 A AC‑15 sous 230 V AC
Courant thermique permanent 3 A par circuit de sortie
Fusible externe maxi 4 A à action semi‑retardée
Catégorie de surtension 3
pour une tension assignée
d‘emploi 300 V AC
selon VDE 0110 partie 1
