Mode d’emploi pour les interrupteurs de sécurité TK...
Utilisation conforme
Les interrupteurs de sécurité de la série TK sont des
dispositifs de fermeture électromagnétiques avec
doigt de verrouillage.
L’interrupteur de sécurité TK n’est pas équipé d’une
sécurité contre les erreurs de fermeture.
Utilisé avec un protecteur et le système de commande
de la machine, ce composant de sécurité interdit toute
ouverture du protecteur tant que la machine exécute
des mouvements dangereux.
Pour cela, la position du protecteur doit être contrôlée
à l’aide d’un interrupteur de sécurité supplémentaire.
Pour le système de contrôle, cela signifie que
les commandes de mise en marche entraînant des
situations dangereuses ne peuvent prendre effet
que lorsque le protecteur est en position de
protection et le système d’interverrouillage en
position de blocage.
La position de blocage du système d’interverrouillage
ne doit être débloquée que lorsque tout danger est
écarté.
Avant d’utiliser des interrupteurs de sécurité, il est
nécessaire d’effectuer une analyse d’appréciation du
risque sur la machine selon
EN ISO 13849-1, Parties des systèmes de
commande relatives à la sécurité
EN ISO 14121, Sécurité des machines, appréciation
du risque
IEC 62061, Sécurité des machines - Sécurité
fonctionnelle des systèmes de commande
électriques, électroniques et électroniques
programmables relatifs à la sécurité.
Pour que l’utilisation soit conforme, les instructions
applicables au montage et à la mise en service doivent
être respectées, en particulier
EN ISO 13849-1, Parties des systèmes de
commande relatives à la sécurité
EN 1088, Dispositifs de verrouillage associés à des
protecteurs
EN 60 204-1, Equipement électrique des machines.
Important :
L’utilisateur est responsable de l’intégration de
l’appareil dans un système global sécurisé. Ce
dernier doit être validé à cet effet, par ex. selon
EN ISO 13849-2.
Si la validation fait appel à la procédure simplifiée
selon le paragraphe 6.3 EN ISO 13849-1:2008, le
niveau de performance ou Performance Level (PL)
peut diminuer lorsque plusieurs appareils sont
raccordés en série l’un à la suite de l’autre.
Si le produit est accompagné d’une fiche technique,
les indications de cette dernière prévalent en cas
de différences avec les indications figurant dans le
mode d’emploi.
Consignes de sécurité
Les interrupteurs de sécurité remplissent une
fonction de protection des personnes. Le montage
ou les manipulations non conformes peuvent
engendrer de graves blessures.
Les éléments de sécurité ne doivent pas être
contournés (pontage des contacts), déplacés,
retirés ou être inactivés de quelque manière que
ce soit.
Tenez compte en particulier des mesures de
réduction des possibilités de fraude selon
EN 1088:1995+A2:2008, paragr. 5.7.
Pour obtenir un interverrouillage sûr, il faut
interroger, outre la position du doigt de
verrouillage, la position du protecteur (ex : à l’aide
d’un interrupteur de sécurité supplémentaire).
Montage, raccordement électrique et mise en
service exclusivement par un personnel habilité.
Fonction
Les interrupteurs de sécurité de la série TK
permettent de maintenir les protecteurs mobiles
fermés et verrouillés.
Version TK1
(interverrouillage mécanique)
Seuls des contacts comportant le symbole
d’ouverture positive NF
doivent être utilisés
dans le circuit de sécurité.
Le doigt de verrouillage est maintenu en position de
blocage mécaniquement et débloqué de manière
électromagnétique. Le système d’interverrouillage
mécanique fonctionne en mode hors tension. En cas
de coupure de l’alimentation de l’électroaimant, le
protecteur ne peut être ouvert directement.
Fermeture du protecteur et activation de
l’interverrouillage
Après la fermeture de la porte de sécurité, la tension
de service de l’électroaimant est déconnectée et le
doigt de verrouillage sort de manière mécanique.
L’interverrouillage se réalise lorsque le doigt de ver-
rouillage s’insère par exemple dans un renfoncement
sur le cadre de la porte (voir figure 1).
Les contacts de sécurité sont fermés.
Désactivation de l’interverrouillage, ouverture du
protecteur
L’application de la tension de service de l’électroaimant
permet de rétracter de nouveau le doigt de verrouillage
et d’ouvrir la porte de protection.
Les contacts de sécurité sont ouverts.

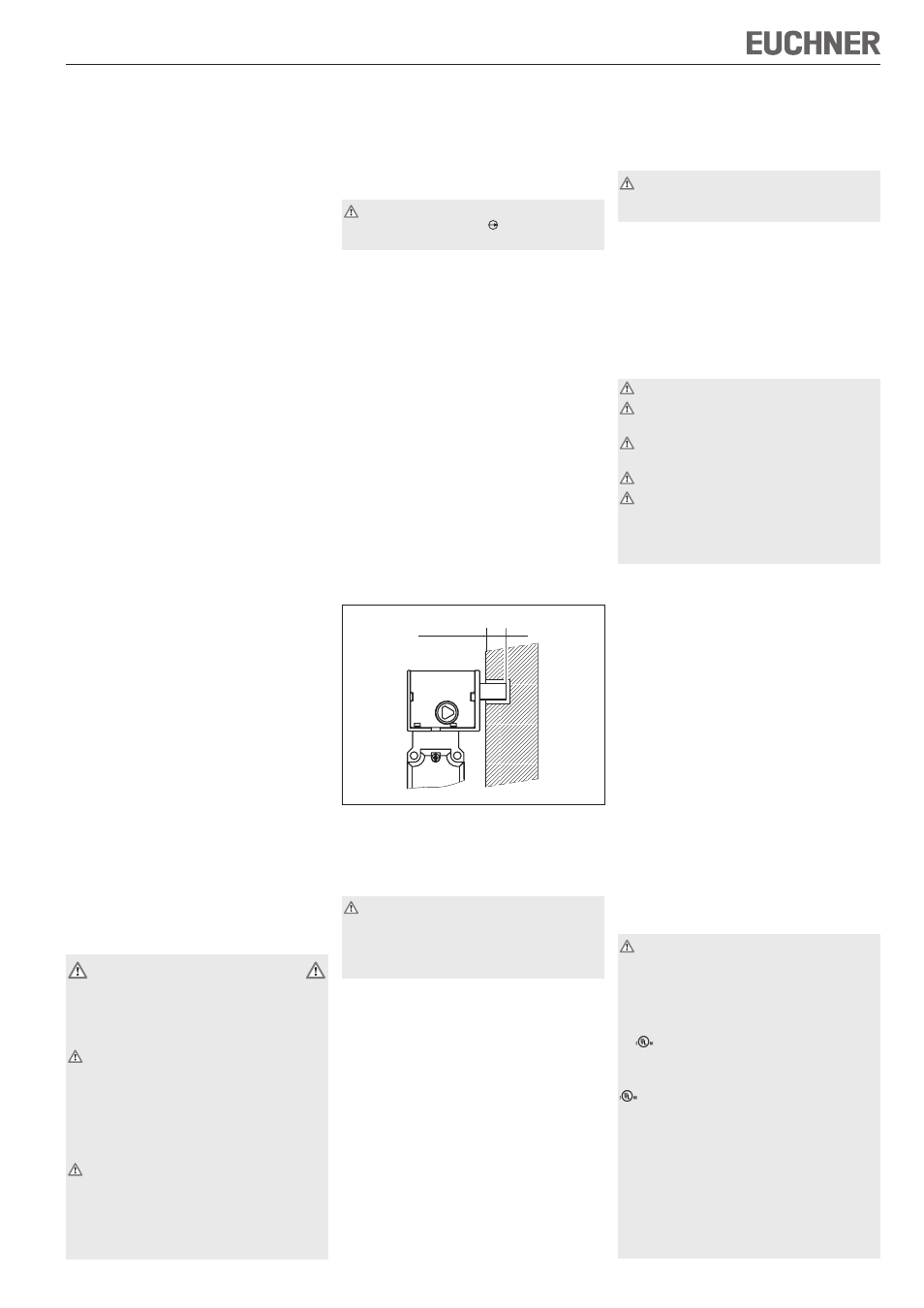

Figure 1 : Interrupteur de sécurité TK avec
interverrouillage
Version TK2
(interverrouillage magnétique)
A utiliser uniquement dans les cas d’exception
après stricte évaluation du risque d’accident !
En cas de coupure de l’alimentation de
l’électroaimant, le protecteur peut être ouvert
directement !
Le doigt de verrouillage est maintenu en position de
blocage de manière électromagnétique et débloqué
mécaniquement. Le système d’interverrouillage
fonctionne en mode sous tension.
Fermeture du protecteur et activation de
l’interverrouillage
Après la fermeture de la porte de sécurité, la tension
de service de l’électroaimant est connectée et le doigt
de verrouillage sort de manière électromagnétique.
L’interverrouillage se réalise lorsque le doigt de ver-
rouillage s’insère par exemple dans un renfoncement
sur le cadre de la porte (voir figure 1).
Les contacts de sécurité sont fermés.
Désactivation de l’interverrouillage, ouverture du
protecteur
La désactivation de la tension de service de
l’électroaimant permet de rétracter mécaniquement
le doigt de verrouillage et d’ouvrir la porte de
protection.
Les contacts de sécurité sont ouverts.
Seuls des contacts comportant le symbole
d’ouverture positive NF doivent être utilisés dans
le circuit de sécurité.
Déverrouillage de secours
En cas de dérangement, le déverrouillage de secours
permet de débloquer l’interverrouillage, quel que soit
l’état de l’électroaimant (voir fig. 3).
Insérer la clé triangle dans le système de
déverrouillage de la tête d’interrupteur et tourner
dans le sens inverse du sens de blocage.
Montage
Ne pas tourner la tête d’interverrouillage.
Le recouvrement du doigt de verrouillage doit
être au minimum de 2 mm (voir figure 1).
Les interrupteurs de sécurité ne doivent pas être
utilisés comme butée.
Ne fixer qu’assemblé !
Attention ! Risque de brûlures en raison de la
température de surface élevée si la température
ambiante est supérieure à 40 °C ! Protéger
l’interrupteur contre tout contact avec des
personnes ou des matériaux inflammables.
Monter l’interrupteur de sécurité de manière à ce que
il soit difficilement accessible au personnel
opérateur lorsque le protecteur est ouvert.
il soit possible d’actionner le déverrouillage de
secours ainsi que de contrôler et remplacer
l’interrupteur de sécurité.
Mettre en place une butée supplémentaire pour la
partie mobile du protecteur.
Fixer l’interrupteur de sécurité de façon permanen-
te. La fixation doit être réalisée à l’aide de quatre
vis (M5) au niveau de la tête de l’interrupteur. La
force de retenue indiquée n’est valable que pour
ce type de montage.
Mettre en place une butée supplémentaire pour la
partie mobile du protecteur.
Protection contre les influences ambiantes
La condition pour garantir une fonction de sécurité
durable et parfaite est de protéger la tête
d’actionnement contre la pénétration de corps
étrangers (ex. : copeaux, sable, grenailles, etc.).
Raccordement électrique
Tenir compte, pour le choix du matériau isolant
ou des conducteurs, de la température élevée
régnant à l’intérieur du boîtier (selon les
conditions de fonctionnement) !
Pour TK sans connecteur :
Pour que l’utilisation soit conforme aux exigences
de
, utiliser un câble de cuivre 60/75°.
Pour TK avec connecteur :
Pour que l’utilisation soit conforme aux exigences de
, une alimentation ou un transformateur de classe 2
doit être utilisé conformément à UL1310 ou UL1585.
Les câbles de raccordement des interrupteurs de
sécurité installés sur un site doivent être séparés des
autres câbles électriques, mobiles ou fixes, et des autres
composants non isolés, d’une distance minimale de
50,8 mm, si ceux-ci présentent une tension supérieure
à 150 V. Ceci n’est pas nécessaire si les câbles mobi-
les sont munis de matériaux isolants adaptés, présentant
une résistance diélectrique égale ou supérieure aux
autres composants importants de l’installation.
min. 2 mm
