Mode d’emploi pour les interrupteurs de sécurité TQ...
Utilisation conforme
Les interrupteurs de sécurité de la série TQ sont des
dispositifs électromagnétiques de verrouillage avec
interverrouillage.
Utilisé avec un protecteur et le système de commande
de la machine, ce composant de sécurité interdit toute
ouverture du protecteur tant que la machine exécute
des mouvements dangereux.
Pour le système de contrôle, cela signifie que
les commandes de mise en marche entraînant des
situations dangereuses ne peuvent prendre effet que
lorsque le protecteur est en position de protection et
le système d’interverrouillage en position de blocage.
La position de blocage du système d’interverrouillage
ne peut être débloquée que lorsque tout danger est
écarté.
Avant d’utiliser des interrupteurs de sécurité, il est
nécessaire d’effectuer une analyse d’appréciation du
risque sur la machine selon
EN ISO 13849-1, Parties des systèmes de commande
relatives à la sécurité
EN ISO 14121, Sécurité des machines, appréciation
du risque
IEC 62061, Sécurité des machines - Sécurité
fonctionnelle des systèmes de commande électriques,
électroniques et électroniques programmables relatifs
à la sécurité.
Pour que l’utilisation soit conforme, les instructions
applicables au montage et à la mise en service doivent
être respectées, en particulier
EN ISO 13849-1, Parties des systèmes de commande
relatives à la sécurité
EN 1088, Dispositifs de verrouillage associés à des
protecteurs
EN 60 204-1, Equipement électrique des machines.
Important :
L’utilisateur est responsable de l’intégration de l’appareil
dans un système global sécurisé. Ce dernier doit être
validé à cet effet, par ex. selon EN ISO 13849-2.
Si la validation fait appel à la procédure simplifiée selon
le paragraphe 6.3 EN ISO 13849-1:2008, le niveau
de performance ou Performance Level (PL) peut
diminuer lorsque plusieurs appareils sont raccordés
en série l’un à la suite de l’autre.
Si le produit est accompagné d’une fiche technique,
les indications de cette dernière prévalent en cas de
différences avec les indications figurant dans le mode
d’emploi.
Consignes de sécurité
Les interrupteurs de sécurité remplissent une fonction
de protection des personnes. Le montage ou les
manipulations non conformes peuvent engendrer de
graves blessures.
Les éléments de sécurité ne doivent pas être
contournés (pontage des contacts), déplacés,
retirés ou être inactivés de quelque manière que ce
soit.
Tenez compte en particulier des mesures de réduction des
possibilités de fraude selon EN 1088:1995+A2:2008,
paragr. 5.7.
La manœuvre ne doit être déclenchée que par les
éléments d’actionnement prévus spécialement à cet
effet et reliés de manière indissociable au protecteur.
Montage, raccordement électrique et mise en
service exclusivement par un personnel habilité.
Fonction
L’interrupteur de sécurité permet de maintenir les
protecteurs mobiles fermés et verrouillés.
La tête de l’interrupteur comporte un disque de
commutation rotatif, qui est bloqué/libéré par le doigt
de verrouillage. L’introduction/retrait de la languette ou
l’activation/désactivation du dispositif d’interverrouillage
provoque le déplacement du doigt. Ceci a pour effet
d’actionner les contacts de commutation.
Lorsque le disque est bloqué, il est impossible de retirer
la languette de la tête de l’interrupteur
fonction
d’interverrouillage active.
Le contrôle de position du protecteur et le contrôle
d’interverrouillage sont effectués via deux éléments de
commutation séparés.
Version TQ1 (interverrouillage mécanique)
Le doigt de verrouillage est maintenu en position de
blocage mécaniquement et débloqué de manière
électromagnétique. Le système d’interverrouillage
mécanique fonctionne en mode hors tension. En cas de
coupure de l’alimentation de l’électroaimant, le protecteur
ne peut être ouvert directement.
Version TQ2 (interverrouillage magnétique)
A utiliser uniquement dans les cas d’exception après
stricte évaluation du risque d’accident !
En cas de coupure de l’alimentation de l’électroaimant,
le protecteur peut être ouvert directement !
Le système d’interverrouillage est maintenu en position
de blocage par actionnement électromagnétique et
débloqué mécaniquement. Le système d’interverrouillage
fonctionne en mode sous tension.
Fermeture du protecteur et activation de
l’interverrouillage
L’introduction de la languette dans l’interrupteur de
sécurité libère le doigt de verrouillage.
TQ1 : le doigt de verrouillage rejoint la position de blocage
de manière mécanique.
TQ2 : le doigt de verrouillage rejoint la position de blocage
lorsque la tension de service de l’électroaimant est
appliquée.
Le circuit de sécurité SK et le circuit de contrôle ÜK sont
fermés.
Désactivation de l’interverrouillage, ouverture du
protecteur
TQ1 : lorsque la tension de service de l’électroaimant
est appliquée, le doigt de verrouillage libère le disque.
Le circuit de contrôle est ouvert.
La languette peut se retirer.
Le retrait de la languette ouvre le circuit de sécurité SK
de manière forcée (ouverture positive) et le bloque dans
cette position. Ceci signale que le protecteur est ouvert.
TQ2 : lorsque la tension de service de l’électroaimant
est désactivée, le doigt de verrouillage libère le disque.
Le circuit de contrôle est ouvert.
La languette peut se retirer.
Le retrait de la languette ouvre le circuit de sécurité SK
de manière forcée (ouverture positive) et le bloque dans
cette position. Ceci signale que le protecteur est ouvert.

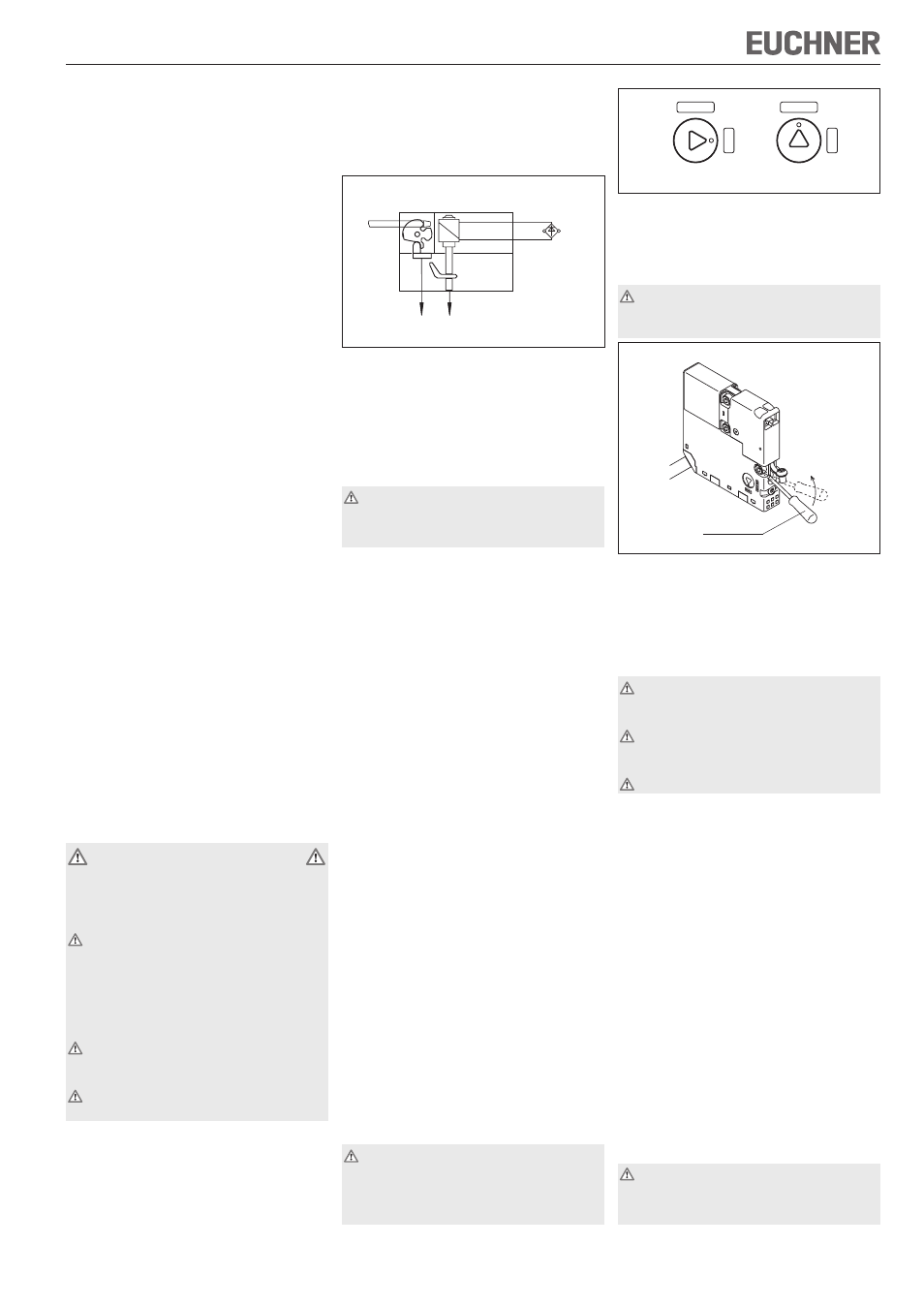

Déverrouillage de secours
En cas de dérangement, le déverrouillage de secours
permet de désactiver l’interverrouillage (voir figure 1 et
2).
Déverrouillage de secours avec clé triangle
Toujours tourner la clé triangle jusqu’à la butée.
Si la clé triangle n’est par tournée jusqu’à la butée,
cela peut entraîner des erreurs de commutation ou
même l’endommagement de l’interrupteur de
sécurité.
Figure 1 : Déverrouillage de secours avec clé triangle
Introduire la clé triangle dans le système de
déverrouillage de l’interrupteur et tourner de 90° pour
atteindre la position de déverrouillage.
Déverrouillage de secours avec tournevis
N’utiliser qu’en cas d’urgence !
Après le déverrouillage, la vis doit être serrée au
couple de 0,3 à 0,5 Nm maxi.
Figure 2 : Déverrouillage de secours avec tournevis
Retirer la vis sur le côté de l’interrupteur de sécurité
(sous l’ouverture d’actionnement).
Avec un petit tournevis, appuyer sur la lame à l’intérieur
dans la direction de la LED, jusqu’à ce que la languette
soit déverrouillée.
Montage
L’interrupteur doit être protégé contre tout contact
avec du matériel inflammable ou tout contact
involontaire de la part de personnes.
Les interrupteurs de sécurité et les éléments
d’actionnement ne doivent pas être utilisés comme
butée.
Ne fixer qu’assemblé !
Monter l’interrupteur de sécurité de manière à ce que
il soit difficilement accessible au personnel opérateur
lorsque le protecteur est ouvert.
il soit possible d’actionner le déverrouillage de secours
il soit possible d’effectuer le contrôle et le remplace-
ment par des personnes qualifiées.
Introduire la languette dans la tête d’actionnement.
Fixer l’interrupteur de sécurité de façon permanente.
Relier l’élément d’actionnement au protecteur de
manière permanente et indissociable par rivetage ou
par soudage.
Mettre en place une butée supplémentaire pour la
partie mobile du protecteur.
Protection contre les influences ambiantes
La condition pour garantir une fonction de sécurité du-
rable et parfaite est de protéger la tête d’actionnement
contre la pénétration de corps étrangers (ex. : copeaux,
sable, grenailles, etc.).
En cas de laquage, couvrir l’ouverture d’actionnement,
l’élément d’actionnement et la plaque signalétique !
Raccordement électrique
Tenir compte, pour le choix du matériau isolant ou
des conducteurs, de la température élevée régnant
à l’intérieur du boîtier (selon les conditions de
fonctionnement).
La tension de service de l’électroaimant d’interverrouillage
doit correspondre aux indications de la plaque
signalétique (ex. U
S
= DC 24 V).
SK ÜK
E1 E2 Électroaimant
Protecteur fermé,
languette verrouillée
Tournevis
UNLOCK
LOCK
UNLOCK
LOCK
Verrouillé Déverrouillé
