Betriebsanleitung Sicherheitsschalter TQ...
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
D-70771 Leinfelden-Echterdingen
Tel. +49/711/75 97-0
Fax +49/711/75 33 16
www.euchner.de
Technische
Ä
nderungen vorbehalten, alle Angaben ohne Gew
ä
hr
.
©
EUCHNER GmbH + Co. KG
103787-06-02/11 (Originalbetriebsanleitung)
Funktionskontrolle
Warnung! Tödliche Verletzung durch Fehler bei der
Installation und Funktionskontrolle.
Stellen Sie vor der Funktionskontrolle sicher, dass
sich keine Personen im Gefahrenbereich befinden.
Beachten Sie die geltenden Vorschriften zur Unfall-
verhütung.
Nach der Installation und jedem Fehler muss eine voll-
ständige Kontrolle der Sicherheitsfunktion durchgeführt
werden. Gehen Sie dabei folgendermaßen vor:
Mechanische Funktionsprüfung
Der Betätiger muss sich leicht in den Betätigungskopf
einführen lassen. Zur Überprüfung Schutzeinrichtung
mehrmals schließen.
Elektrische Funktionsprüfung
1. Betriebsspannung einschalten.
2. Alle Schutzeinrichtungen schließen.
Bei Zuhaltung durch Magnetkraft Zuhaltung
aktivieren.
Die Maschine darf nicht selbständig anlaufen.
Die Schutzeinrichtung darf sich nicht öffnen lassen.
3. Betrieb in der Steuerung freigeben.
Die Zuhaltung darf sich nicht deaktivieren lassen, so-
lange der Betrieb freigegeben ist.
4. Betrieb in der Steuerung abschalten und Zuhaltung
deaktivieren.
Die Schutzeinrichtung muss so lange zugehalten blei-
ben, bis kein Verletzungsrisiko mehr besteht.
Die Maschine darf sich nicht starten lassen, solange
die Zuhaltung deaktiviert ist.
Wiederholen Sie die Schritte 2 - 4 für jede Schutzein-
richtung einzeln.
Darstellung: Betätiger gesteckt und zugehalten
Kontrolle und Wartung
Bei Beschädigung oder Verschleiß muss der ge-
samte Schalter mit Betätiger ausgetauscht werden.
Der Austausch von Einzelteilen oder Baugruppen
ist unzulässig!
Wartungsarbeiten sind nicht erforderlich. Um eine ein-
wandfreie und dauerhafte Funktion zu gewährleisten, sind
regelmäßige Kontrollen erforderlich auf
einwandfreie Schaltfunktion
sichere Befestigung der Bauteile
Ablagerungen und Verschleiß
Dichtheit der Kabeleinführung
gelockerte Leitungsanschlüsse bzw. Steckver-binder.
Hinweis: Das Baujahr ist in der unteren, rechten Ecke
des Typenschilds ersichtlich.
Haftungsausschluss bei
nicht bestimmungsgemäßem Gebrauch
Nichteinhalten der Sicherheitshinweise
Anbau und elektrischem Anschluss nicht durch autori-
siertes Fachpersonal
nicht durchgeführten Funktionskontrollen.
EG-Konformitätserklärung
Der nachstehende Hersteller erklärt hiermit, dass das
Produkt in Übereinstimmung ist mit den Bestimmungen
der nachfolgend aufgeführten Richtlinie(n) und dass die
jeweiligen Normen zur Anwendung gelangt sind.
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
70771 Leinfelden-Echterdingen, Deutschland
Angewendete Richtlinien:
Maschinenrichtlinie 2006/42/EG
Angewendete Normen:
EN 60947-5-1:2004 + Cor.:2005 + A1:2009
EN 1088:1995+A2:2008
Leinfelden, Juli 2010
Dipl.-Ing. Michael Euchner
Geschäftsführer
Duc Binh Nguyen
Dokumentationsbevollmächtigter
Die unterzeichnete EG-Konformitätserklärung ist dem
Produkt beigelegt.
Technische Daten
Parameter
Wert
Gehäusewerkstoff
Glasfaserverstärkter
Thermoplast
Schutzart nach IEC 60529
IP67
Einbaulage
beliebig
Mechanische Lebensdauer
1 x 10
6
Schaltspiele
Umgebungstemperatur
-25 °C ... +50 °C
Anfahrgeschwindigkeit max.
0,05 ... 1,0 m/s
Betätigungshäufigkeit max.
900/h
Betätigungskraft max.
bei 20 °C
5 N
Auszugskraft (nicht zugehalten) 10 N
Rückhaltekraft
1 N
Zuhaltekraft F
Zh
nach
500 N
GS-ET-19 (in Sperrstellung)
(100 N mit Betätiger Q-WT)
Masse
ca. 0,55 kg
Schaltprinzip
Schleichschaltglied
Kontaktwerkstoff
Silberlegierung, hauchvergoldet
Anschlussart
Anschlussleitung 5 m
Bemessungsisolationsspannung
Sicherheitskontakt SK
U
i
= 250 V
Überwachungskontakt ÜK
U
i
= 150 V
Bemessungsstoß-
U
imp
= 2,5 kV
spannungsfestigkeit
(1,5 kV zwischen den Kontakten)
Bedingter Kurzschlussstrom
100 A
Verschmutzungsgrad
(extern, nach EN 60947-1)
3 (Industrie)
Schaltstrom min. bei 24 V
1 mA
Schaltspannung min. bei 10 mA 12 V
Gebrauchskategorie
AC-15
1 A
125 V
nach IEC 60947-5-1
DC-13
1 A
24 V
Konventioneller
thermischer Strom I
th
2,5 A
Kurzschlussschutz
2 A gG
Magnetbetriebsspannung
DC 24 V(+10%/-15%)
Magnet-Einschaltdauer ED
100 %
Magnet-Anschlussleistung
2,7 W
Technische Daten gemäß TÜV und UL
Gebrauchskategorie
Sicherheitskontakt U
i
300 V
AC-15 0,75A/240VAC: Pilot Duty
DC-13 0,27A/250VDC: Pilot Duty
Überwachungskontakt U
i
150 V
AC-15 1A/125VAC: Pilot Duty
DC-13 0,22A/125VDC: Pilot Duty
Zuverlässigkeitswerte nach EN ISO 13849-1
B
10d
2 x 10
6

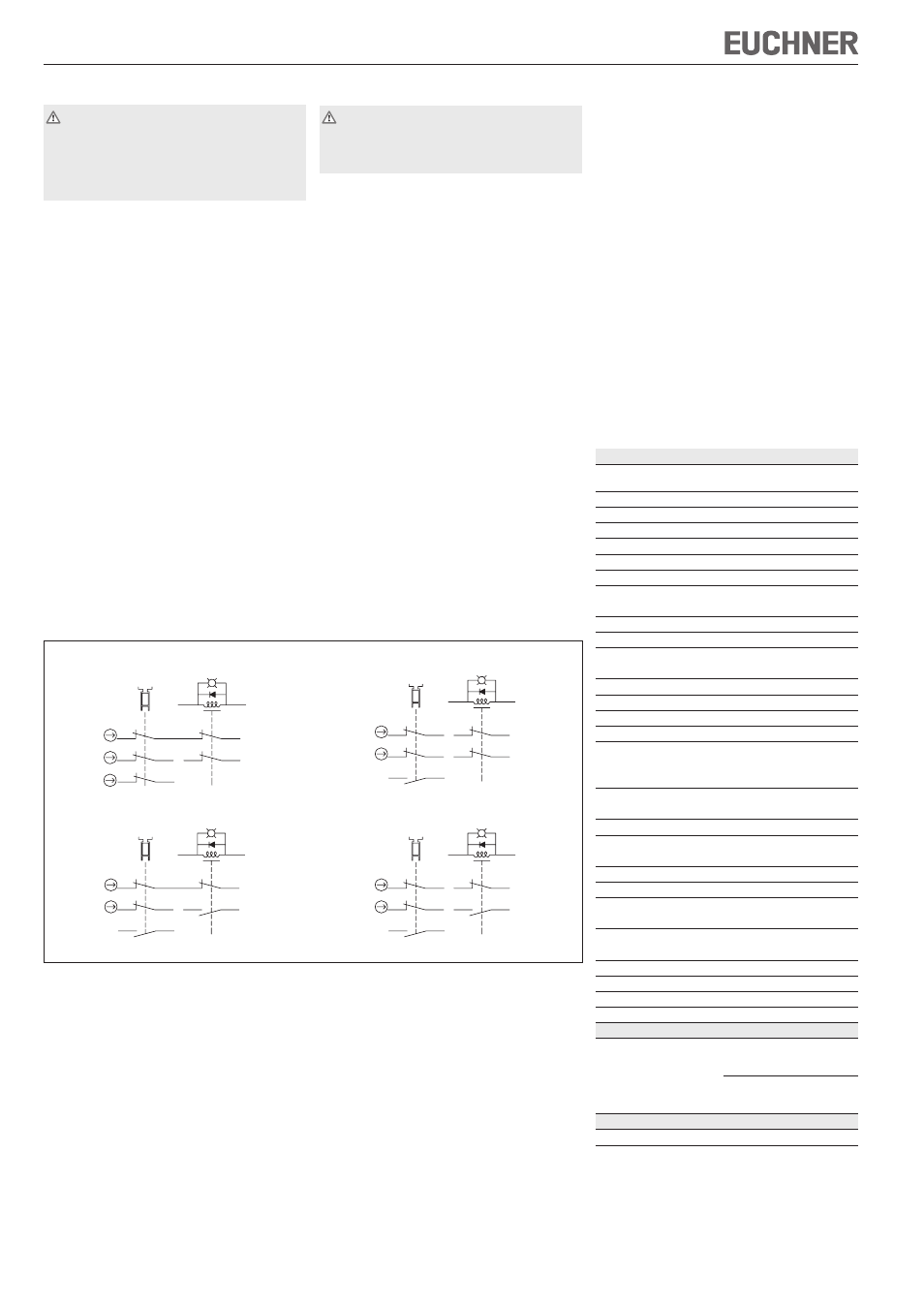

Bild 3: Schaltelemente und Kontaktbelegung
OG
21
BN
BN/WH
BU
12
11
SK
A1
(-)
BK
(+)
A2
WH
41
42
BU/WH
PK/WH
PK
51
52
32
31
22
OG/WH
ÜK
0302G
41
WH
A2
(+)
BK
(-)
A1
ÜK
11
12
BU
BN/WH
BN
21
OG
OG/WH
22
33
34
54
53
PK
PK/WH
BU/WH
42
SK
1211G
41
WH
A2
(+)
BK
(-)
A1
ÜK
11
12
BU
BN/WH
BU/WH
BN
21
OG
OG/WH
22
33
34
52
51
PK
GY
PK/WH
GY/WH
42
SK
1202SG
41
WH
A2
(+)
BK
(-)
A1
ÜK
11
12
BU
BN/WH
BU/WH
BN
21
OG
OG/WH
22
33
34
54
53
PK
GY
PK/WH
GY/WH
42
SK
1211SG
