Mode d’emploi pour les interrupteurs de sécurité NP

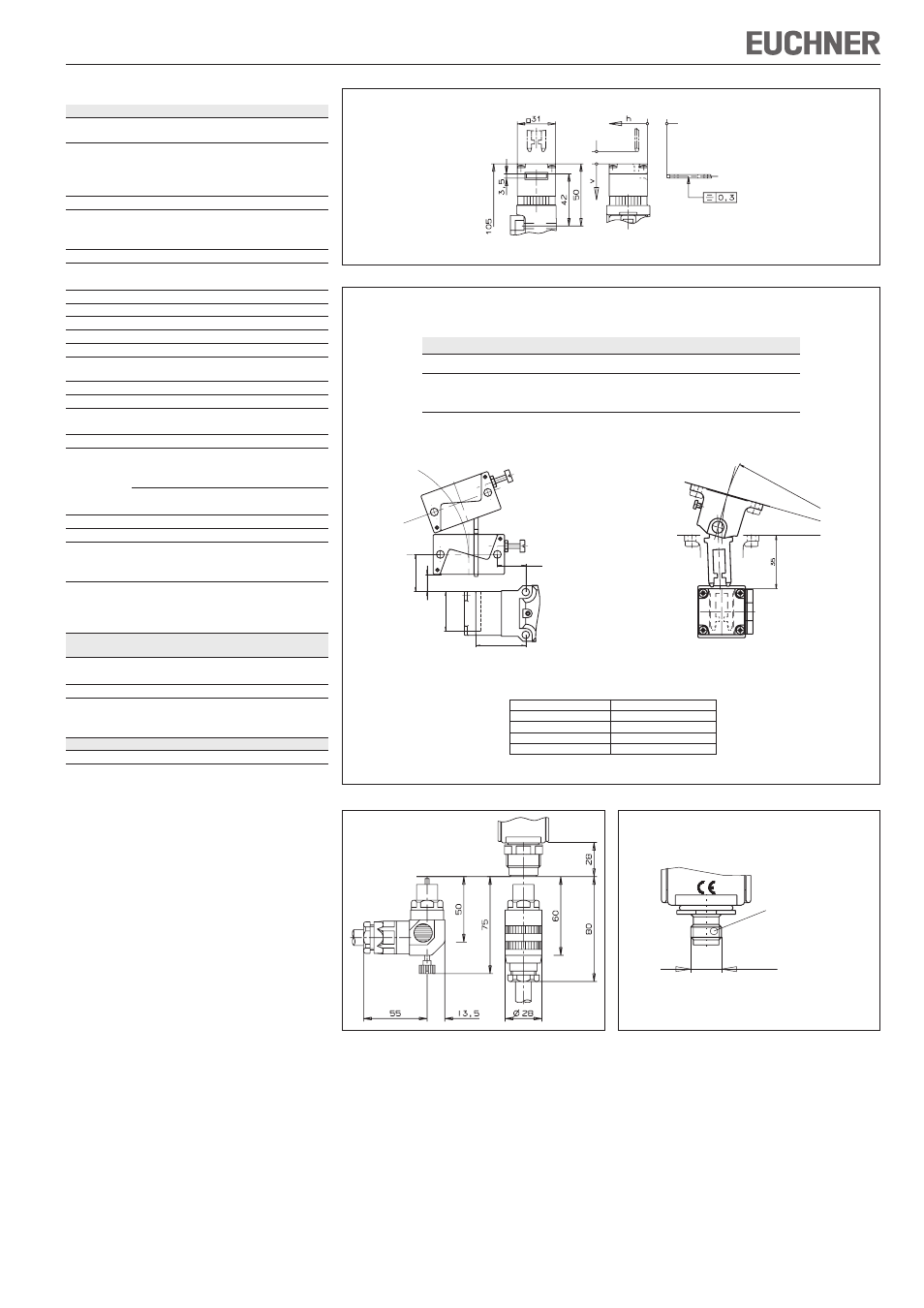

Figure 9 : Dimensions NP.-...K. (avec adaptateur)
Figure 11 : Dimensions NP2... (connecteur)
connect
é
connect
é
Figure 12 : Dimensions NP3... (connecteur M12)
M12x1
Connecteur incorporé
non aligné
Figure 10 : Course minimale + surcourse et rayons de porte minimum
Sens d’attaque Languette standard Languette à surcourse
Horizontal (h) 28 + 2 28+7
Vertical (v) 29,5 + 1,5
29,5 + 7
uniquement avec adaptateur NP-K
Type languette Rayon porte min. [mm]
Languette P-G... 1000
Languette P-W... 1000
LANGUETTE P-OU... 90
LANGUETTE P-LR... 100
Languette P-LR / P-LRN
R > 100
Languette P-OU / P-OUN
12
26
20
35
28
+2
R > 90
Caractéristiques techniques
Paramètre Valeur
Matériau du boîtier Thermoplastique renforcé
avec des fibres de verre
Indice de protection selon IEC 60529
NP1... (entrée de câble)
IP67
NP2... (connecteur) IP65
NP3... (connecteur M12) IP67
Durée de vie mécanique 1x10 6
Température ambiante
NP1..., NP2...
-20...+80°C
NP3... -20...+60°C
Position de montage Au choix
Degré de pollution
(externe, selon EN 60947-1)
3 (industrie)
Force de retrait 15 N
Force de maintien 2 N
Force de traction (à 20°C) 5 N
Fréquence d’actionnement max. 7000/h
Vitesse d’attaque max. 20 m/min
Principe de commutation Élément de contact à action
dépendante
Matériau des contacts Alliage argent
Tension nominale d’isolement U i = 250 V
Tension nominale
d’essai (impulsion)
U
imp
= 2,5 kV
Courant conditionnel de court-circuit 100 A
Catégorie d’emploi (IEC 947-5-1)
NP1..., NP2... AC-15 4 A 230 V
DC-13 4 A 24 V
NP3... AC-15 1,5 A 230 V
DC-13 1,5 A 24 V
Tension de commutation min. 24 V
Pouvoir de coupure min. à 24 V 30 mA
Courant thermique conv. I
th
NP1..., NP2... 4 A
NP3... 1,5 A
Protection contre les courts-circuits selon IEC 60269-1 (fusible de
commande)
NP1..., NP2...
4 A gG
NP3... 2 A gG
Limitations pour la version NP2 à une température ambiante
supérieure à 70 °C
Catégorie d’emploi (IEC 947-5-1)
AC-15 2 A 230 V
DC-13 2 A 24 V
Courant thermique conv. I
th
2 A
Protection contre les courts-circuits
selon IEC 60269-1
2 A gG
(fusible de commande)
Valeurs de fiabilité selon EN ISO 13849-1
B
10d
3 x 10 6
