Istruzioni di impiego dei finecorsa di sicurezza NP

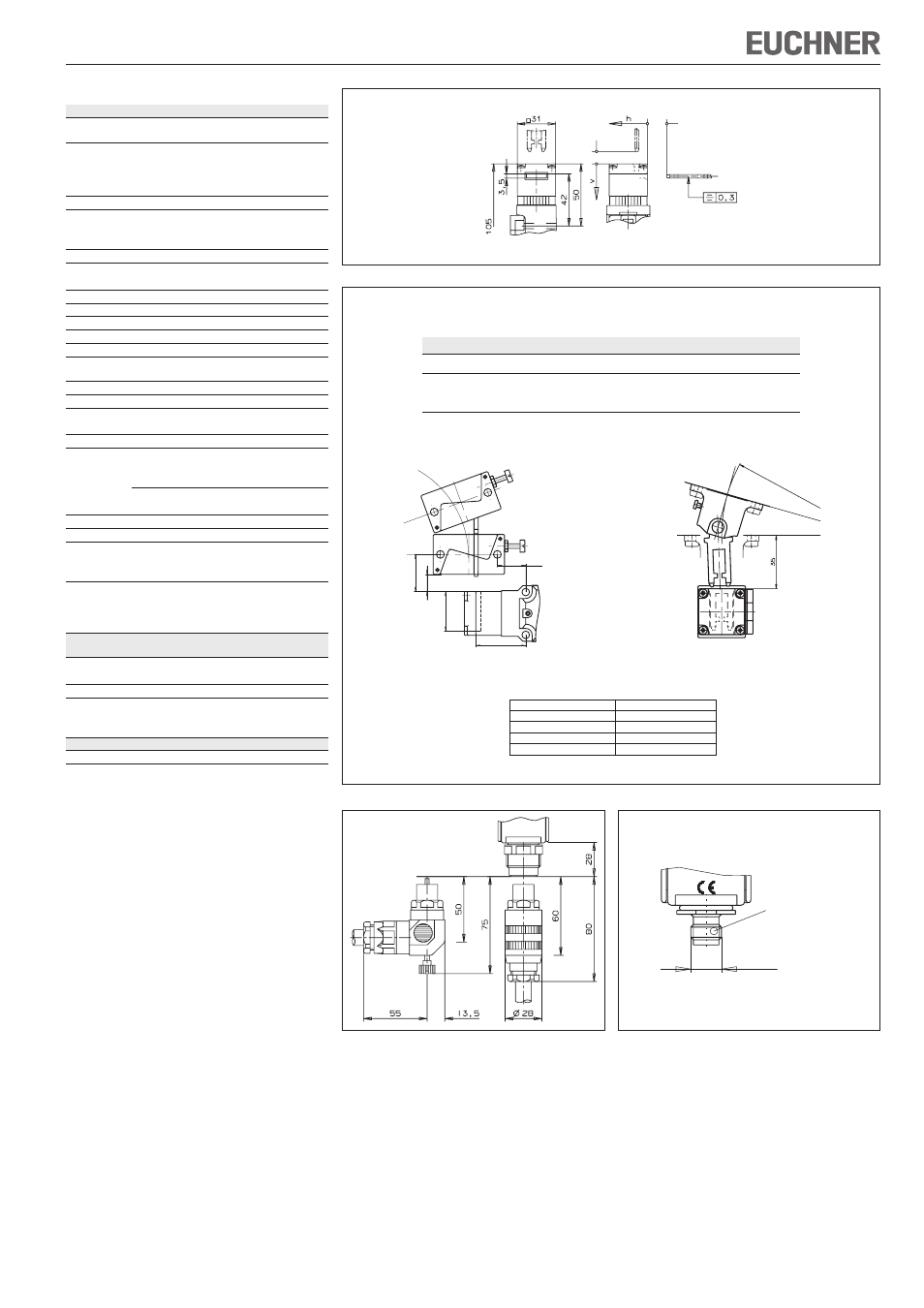

Fig. 9: Dimensioni NP.-...K. (con adattatore)
Fig. 11: Dimensioni NP2... (connettore)
inserito
inserito
Fig. 12: Dimensioni NP3... (connettore M12)
M12x1
Connettore
non allineato
Fig. 10: Corsa minima + oltrecorsa e raggi minimi del riparo
Direzione azionamentoAzionatore standard Oltrecorsa azionatore
orizzontale (h) 28 + 2 28+7
verticale (v) 29,5 + 1,5
29,5 + 7
solo con adattatore NP-K
Tipo di azionatore Raggio riparo min. [mm]
Azionatore P-G... 1000
Azionatore P-W... 1000
AZIONATORE ROTATIVO P-OU... 90
AZIONATORE ROTATIVO P-LR... 100
Azionatore rotativo P-LR / P-LRN
R > 100
Azionatore rotativo P-OU / P-OUN
12
26
20
35
28
+2
R > 90
Dati tecnici
Parametri Valore
Materiale della custodia termoplastica rinforzata
con fibra di vetro
Grado di protezione sec. IEC 60529
NP1... (pressacavo)
IP67
NP2... (connettore) IP65
NP3... (connettore M12) IP67
Manovre mecc. 1x10 6
Temperatura ambiente
NP1..., NP2...
-20...+80?
NP3... -20...+60?
Posizione di installazione qualsiasi
Grado di inquinamento
(esterno, secondo EN 60947-1)
3 (industria)
Forza di estrazione 15 N
Forza di ritenuta 2 N
Forza di azionamento (a 20 °C) 5 N
Frequenza di azionamento max. 7000/h
Velocità di avvicinamento max. 20 m/min
Principio di commutazione microinterruttore ad azione
lenta
Materiale dei contatti lega d’argento
Tensione di isolamento nominale U i = 250 V
Rigidità dielettrica
nominale
U
imp
= 2,5 kV
Corrente di cortocircuito condizionata 100 A
Categoria di impiego (IEC 947-5-1)
NP1..., NP2... AC-15 4 A 230 V
DC-13 4 A 24 V
NP3... AC-15 1,5 A 230 V
DC-13 1,5 A 24 V
Tensione di commutazione min. 24 V
Corrente di commutazione min. a 24 V 30 mA
Corrente continua termica standard I
th
NP1..., NP2... 4 A
NP3... 1,5 A
Protezione contro cortocircuiti secondo IEC 60269-1 (fusibile di
comando)
NP1..., NP2...
4 A gG
NP3... 2 A gG
Limitazioni per l’esecuzione NP2 con temperatura ambiente
superiore a 70°C
Categoria di impiego (IEC 947-5-1)
AC-15 2 A 230 V
DC-13 2 A 24 V
Corrente continua termica standard I
th
10 A A
Protezione contro cortocircuiti
secondo IEC 60269-1
2 A gG
(fusibile esterno)
Valori di affidabilità secondo EN ISO 13849-1
B
10d
3 x 10 6
