Istruzioni di impiego dei finecorsa di sicurezza NP
EUCHNER GmbH + Co. KG Kohlhammerstraße 16 D-70771 Leinfelden-Echterdingen Tel. +49/711/75 97-0 Fax +49/711/75 33 16 www.euchner.de [email protected]
Con riserva di modifiche tecniche, tutti i dati sono soggetti a modifiche. © EUCHNER GmbH + Co. KG 083684-06-12/10 (T
raduzione
delle istruzioni di impiego originali)

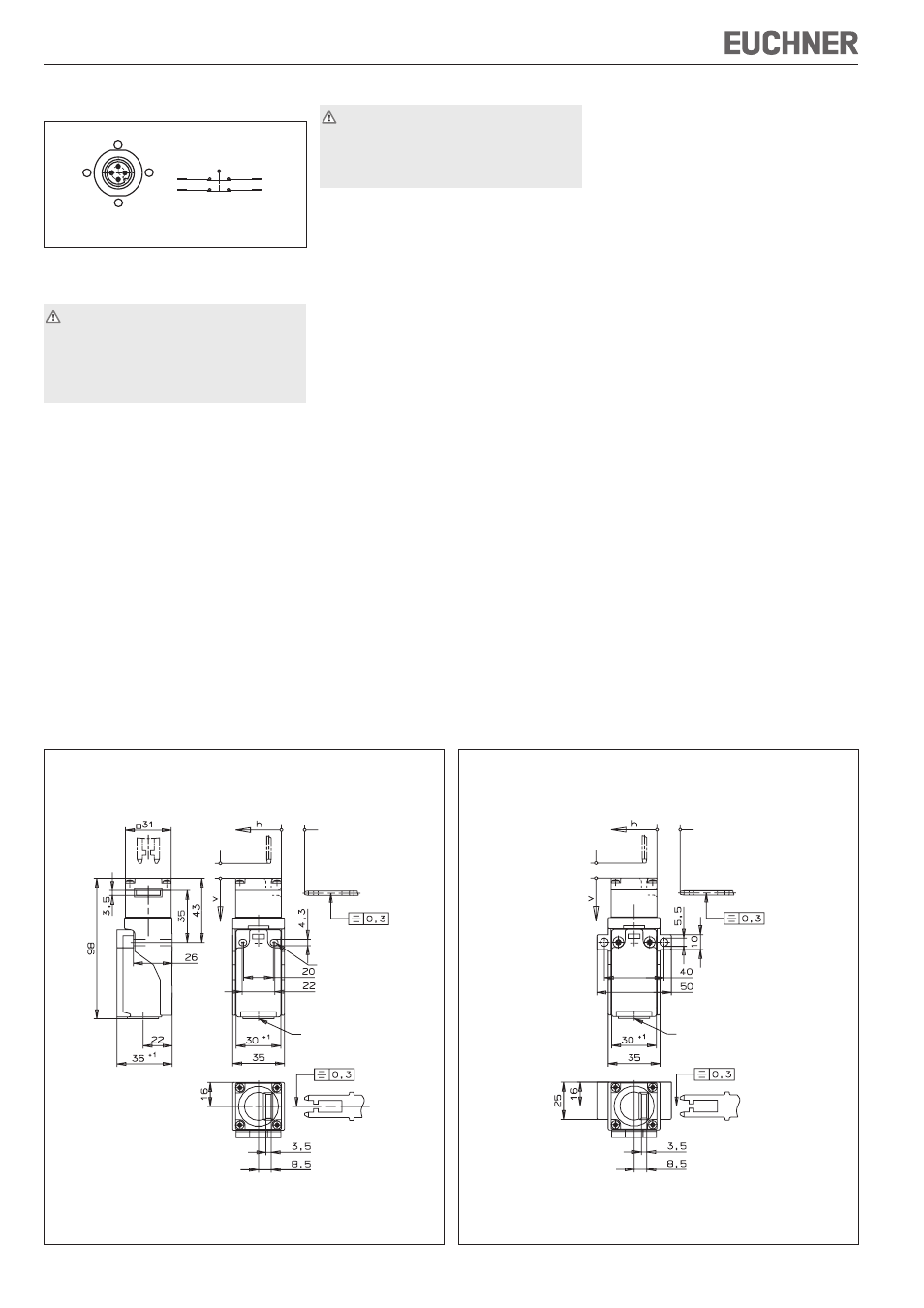

Fig. 7: Dimensioni NP1-...AS
M20 x 1,5
M4 (2x)
Fig. 8: Dimensioni NP1-...AB
M20 x 1,5
Esecuzione NP3... (connettore M12)
Sezione del conduttore 0,25 mm².
Fig. 6: Connessioni del connettore M12
Controllo funzionale
Avvertenza! Lesioni mortali in caso di errori
durante l’installazione e il controllo funzionale.
Prima di procedere al controllo funzionale,
assicurarsi che nessuna persona si trovi nella
zona pericolosa. Osservare tutte le normative
antinfortunistiche vigenti.
Al termine dell’installazione e dopo ogni guasto si deve
effettuare una verifica completa della funzione di
sicurezza. Procedere come specificato di seguito:
Prova della funzione meccanica
L’azionatore deve potersi inserire facilmente nella
testina di azionamento. Effettuare questa prova
chiudendo più volte il riparo di protezione.
Prova della funzione elettrica
1. Attivare la tensione di esercizio.
2. Chiudere tutti i ripari di protezione.
La macchina non deve avviarsi da sola.
3. Abilitare il funzionamento nel sistema di controllo.
4. Aprire il riparo di protezione.
La macchina deve arrestarsi e non deve essere
possibile avviarla, finché il riparo di protezione è
aperto.
Ripetere le operazioni 2, 3 e 4 per ogni singolo riparo
di protezione.
Controllo e manutenzione
In caso di danneggiamenti o di usura si deve
sostituire il finecorsa completo, incluso
l’azionatore.
Non è ammessa la sostituzione di singoli
componenti o di blocchi!
Non sono necessari interventi di manutenzione. Per
garantire un funzionamento corretto e durevole si
consiglia comunque di controllare regolarmente
la corretta commutazione
il fissaggio dei singoli componenti
l’eventuale presenza di depositi o segni d’usura
la tenuta dell’ingresso del cavo
l’eventuale allentarsi dei cavi di collegamento o dei
connettori.
Nota: l’anno di costruzione si trova sull’angolo in
basso a destra della targhetta di identificazione.
Esclusione di responsabilità in caso di
impiego non conforme alla destinazione d’uso
mancato rispetto delle istruzioni di sicurezza
montaggio e collegamento elettrico non eseguiti
da personale specializzato e autorizzato
omissione delle prove funzionali.
1
4
3
2
12 11 2 1
4 22 21
638
3
Vista del lato
inserimento
Dichiarazione CE di conformità
Il fabbricante indicato di seguito dichiara che il
prodotto è conforme alle disposizioni della/delle
direttiva/e sottoelencata/e e che sono state applicate
le norme pertinenti.
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
70771 Leinfelden-Echterdingen, Germania
Direttive applicate:
Direttiva Macchine 2006/42/CE
Norme applicate:
EN 60947-5-1:2004 + Cor.:2005 + A1:2009
EN 1088:1995+A2:2008
Leinfelden, luglio 2010
Dipl. Ing. Michael Euchner
Amministratore delegato
Duc Binh Nguyen
Responsabile della documentazione
La dichiarazione CE di conformità firmata è allegata
al prodotto.
