Betriebsanleitung Sicherheitsschalter NP

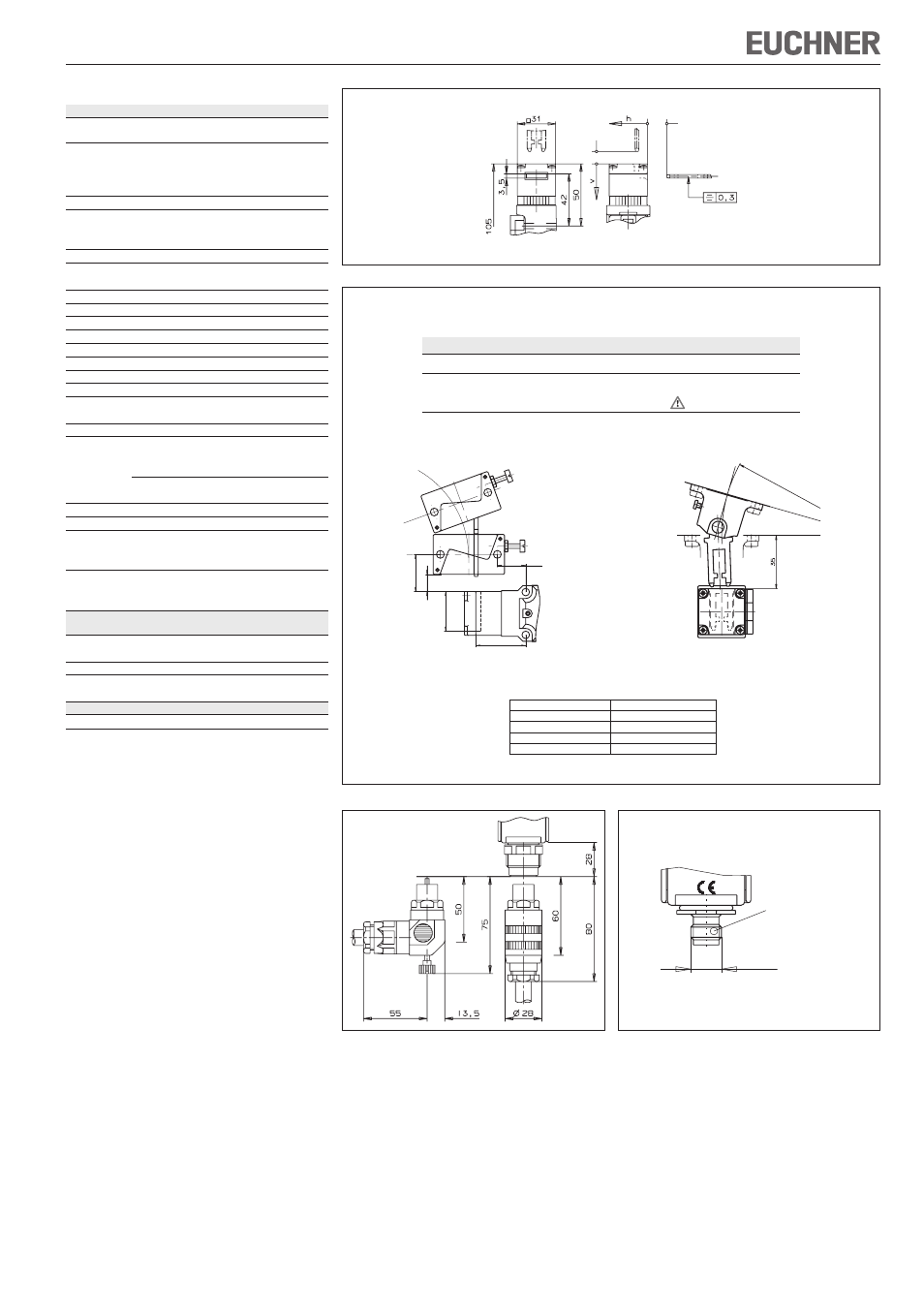

Bild 9: Maßzeichnung NP.-...K. (mit Adapter)
Bild 11: Maßzeichnung NP2... (Steckverbinder)
gesteckt
gesteckt
Bild 12: Maßzeichnung NP3... (Steckverbinder M12)
M12x1
Einbaustecker
nicht ausgerichtet
Bild 10: Mindestweg + Nachlauf und minimale Türradien
Anfahrrichtung Betätiger Standard Betätiger Nachlauf
horizontal (h) 28 + 2 28+7
vertikal (v) 29,5 + 1,5
29,5 + 7
nur mit Adapter NP-K
Betätiger-Typ Türradius min. [mm]
Betaetiger-P-G... 1000
Betaetiger-P-W... 1000
RADIUSBETAETIGER-P-OU... 90
RADIUSBETAETIGER-P-LR... 100
Radiusbetätiger P-LR / P-LRN
R > 100
Radiusbetätiger P-OU / P-OUN
12
26
20
35
28
+2
R > 90
Technische Daten
Parameter Wert
Gehäusewerkstoff Glasfaserverstärkter
Thermoplast
Schutzart nach IEC 60529
NP1... (Leitungseinführung)
IP67
NP2... (Steckverbinder) IP65
NP3... (Steckverbinder M12) IP67
Mech. Schaltspiele 1x10 6
Umgebungstemperatur
NP1..., NP2...
-20...+80°C
NP3... -20...+60°C
Einbaulage beliebig
Verschmutzungsgrad
(extern, nach EN 60947-1)
3 (Industrie)
Auszugskraft 15 N
Rückhaltekraft 2 N
Betätigungskraft (bei 20 °C) 5 N
Betätigungshäufigkeit max. 7000 / h
Anfahrgeschwindigkeit max. 20 m/min
Schaltprinzip Schleichschaltglied
Kontaktwerkstoff Silberlegierung
Bemessungsisolationsspannung U i = 250 V
Bemessungsstoß-
spannungsfestigkeit
U imp = 2,5 kV
Bedingter Kurzschlussstrom 100 A
Gebrauchskategorie (IEC 947-5-1)
NP1..., NP2... AC-15 4 A 230 V
DC-13 4 A 24 V
NP3... AC-15 1,5 A 230 V
DC-13 1,5 A 24 V
Schaltspannung min. 24 V
Schaltstrom min. bei 24 V 30 mA
Konv. thermischer Strom I th
NP1..., NP2... 4 A
NP3... 1,5 A
Kurzschlussschutz nach IEC 60269-1 (Steuersicherung)
NP1..., NP2...
4 A gG
NP3... 2 A gG
Einschränkungen für Ausführung NP2 bei Umgebungs-
temperatur größer 70°C
Gebrauchskategorie (IEC 947-5-1)
AC-15 2 A 230 V
DC-13 2 A 24 V
Konv. thermischer Strom I
th
2 A
Kurzschlussschutz nach IEC 60269-1
(Steuersicherung)
2 A gG
Zuverlässigkeitswerte nach EN ISO 13849-1
B
10d 3 x 10 6
