Betriebsanleitung Sicherheitsschalter NP
EUCHNER GmbH + Co. KG Kohlhammerstraße 16 D-70771 Leinfelden-Echterdingen Tel. +49/711/75 97-0 Fax +49/711/75 33 16 www.euchner.de [email protected]
Technische
Ä
nderungen vorbehalten, alle Angaben ohne Gew
ä
hr
.
©
EUCHNER GmbH + Co. KG
083684-06-12/10 (Originalbetriebsanleitung)

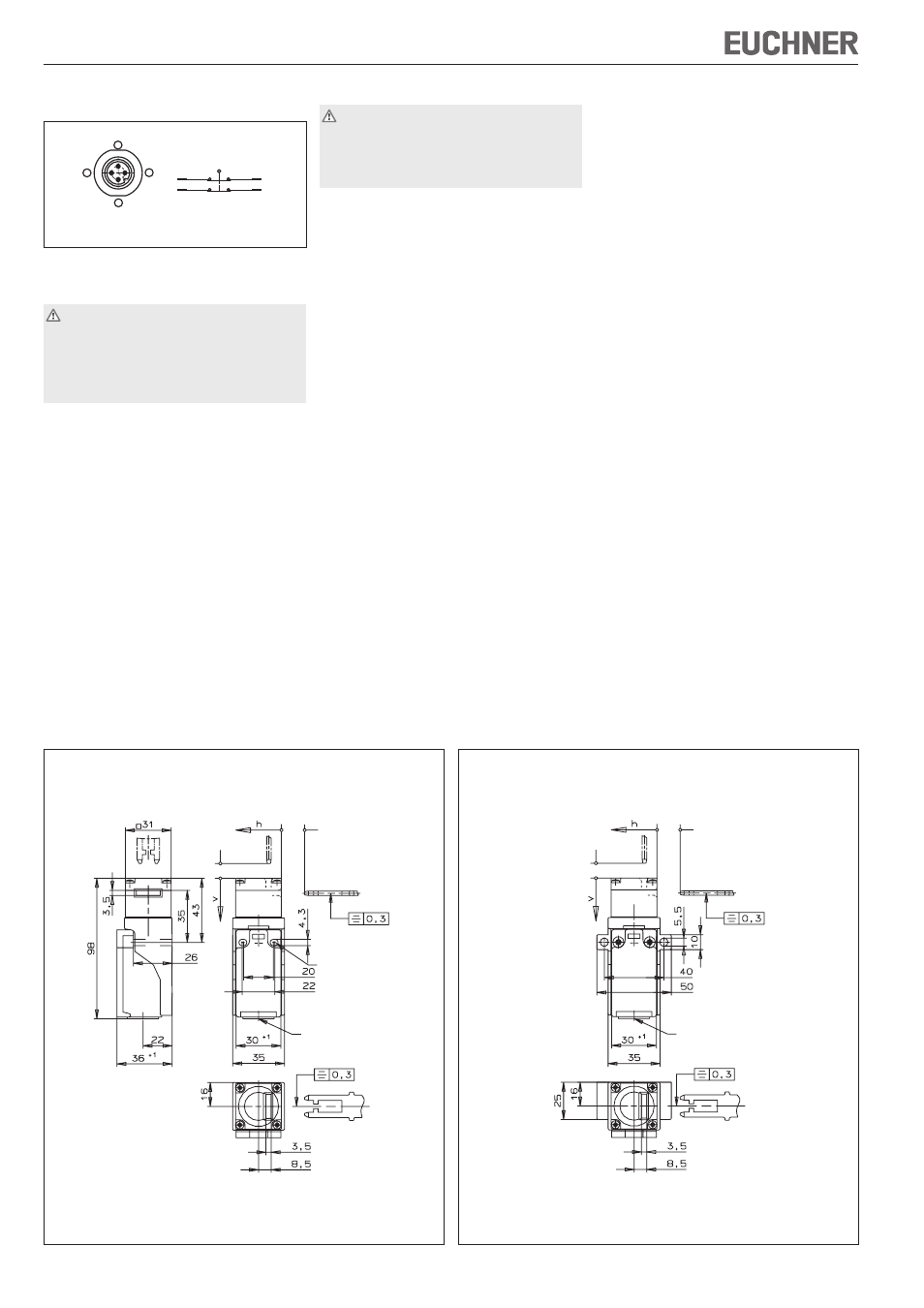

Bild 7: Maßzeichnung NP1-...AS
M20 x 1,5
M4 (2x)
Bild 8: Maßzeichnung NP1-...AB
M20 x 1,5
Ausführung NP3... (Steckverbinder M12)
Leiterquerschnitt 0,25 mm².
Bild 6: Kontaktbelegung Steckverbinder M12
Funktionskontrolle
Warnung! Tödliche Verletzung durch Fehler bei
der Installation und Funktionskontrolle.
Stellen Sie vor der Funktionskontrolle sicher, dass
sich keine Personen im Gefahrenbereich befin-
den. Beachten Sie die geltenden Vorschriften zur
Unfallverhütung.
Nach der Installation und jedem Fehler muss eine
vollständige Kontrolle der Sicherheitsfunktion durch-
geführt werden. Gehen Sie dabei folgendermaßen vor:
Mechanische Funktionsprüfung
Der Betätiger muss sich leicht in den Betätigungs-
kopf einführen lassen. Zur Überprüfung Schutzein-
richtung mehrmals schließen.
Elektrische Funktionsprüfung
1. Betriebsspannung einschalten.
2. Alle Schutzeinrichtungen schließen.
Die Maschine darf nicht selbständig anlaufen.
3. Betrieb in der Steuerung freigeben.
4. Schutzeinrichtung öffnen.
Die Maschine muss abschalten und darf sich nicht
starten lassen, solange die Schutzeinrichtung ge-
öffnet ist.
Wiederholen Sie die Schritte 2 - 4 für jede Schutzein-
richtung einzeln.
Kontrolle und Wartung
Bei Beschädigung oder Verschleiß muss der
gesamte Schalter mit Betätiger ausgetauscht
werden.
Der Austausch von Einzelteilen oder Baugrup-
pen ist unzulässig!
Wartungsarbeiten sind nicht erforderlich. Um eine
einwandfreie und dauerhafte Funktion zu gewährlei-
sten, sind regelmäßige Kontrollen erforderlich auf
einwandfreie Schaltfunktion
sichere Befestigung der Bauteile
Ablagerungen und Verschleiß
Dichtheit der Kabeleinführung
gelockerte Leitungsanschlüsse bzw. Steckver-
binder.
Hinweis: Das Baujahr ist in der unteren, rechten Ecke
des Typenschilds ersichtlich.
Haftungsausschluss bei
nicht bestimmungsgemäßem Gebrauch
Nichteinhalten der Sicherheitshinweise
Anbau und elektrischem Anschluss durch nicht au-
torisiertes Fachpersonal.
nicht durchgeführten Funktionskontrollen.
1
4
3
2
12 11 2 1
4 22 21
638
3
Ansicht Steckseite
EG-Konformitätserklärung
Der nachstehende Hersteller erklärt hiermit, dass das
Produkt in Übereinstimmung ist mit den Bestimmun-
gen der nachfolgend aufgeführten Richtlinie(n) und
dass die jeweiligen Normen zur Anwendung gelangt
sind.
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
70771 Leinfelden-Echterdingen, Deutschland
Angewendete Richtlinien:
Maschinenrichtlinie 2006/42/EG
Angewendete Normen:
EN 60947-5-1:2004 + Cor.:2005 + A1:2009
EN 1088:1995+A2:2008
Leinfelden, Juli 2010
Dipl.-Ing. Michael Euchner
Geschäftsführer
Duc Binh Nguyen
Dokumentationsbevollmächtigter
Die unterzeichnete EG-Konformitätserklärung ist dem
Produkt beigelegt.
