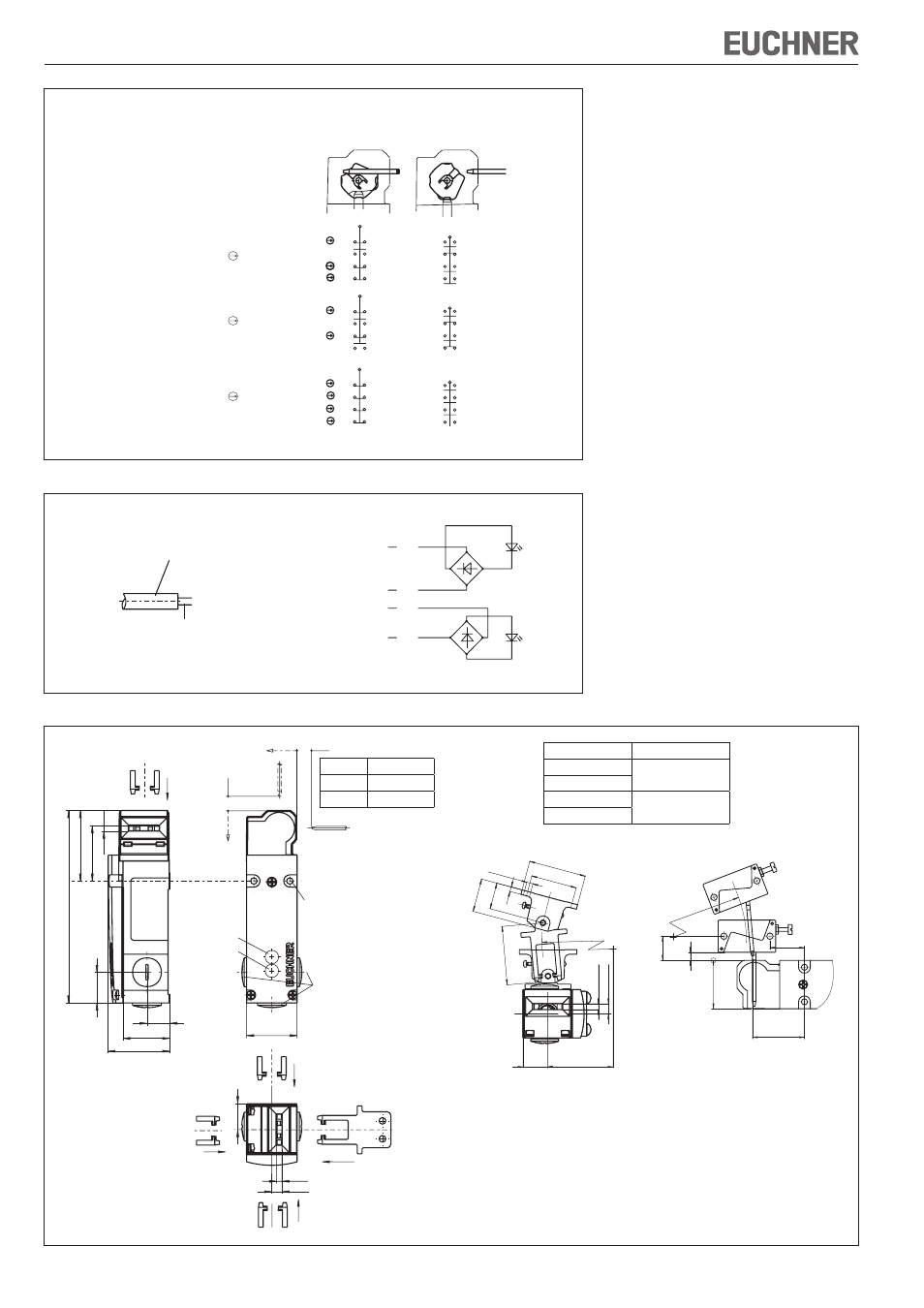

Bild 5: Maßzeichnung NX..., Eintauchtiefe und Anfahrradien
Haftungsausschluss bei
nicht bestimmungsgemäßem Gebrauch
Nichteinhalten der Sicherheitshinweise
Anbau und elektrischem Anschluss nicht durch
autorisiertes Fachpersonal.
nicht durchgeführten Funktionskontrollen.
EG-Konformitätserklärung
Der nachstehende Hersteller erklärt hiermit, dass
das Produkt in Übereinstimmung ist mit den Bestim-
mungen der nachfolgend aufgeführten Richtlinie(n)
und dass die jeweiligen Normen zur Anwendung
gelangt sind.
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
70771 Leinfelden-Echterdingen, Deutschland
Angewendete Richtlinien:
Maschinenrichtlinie 2006/42/EG
Angewendete Normen:
EN 60947-5-1:2004 + Cor.:2005 + A1:2009
EN 1088:1995+A2:2008
Leinfelden, Juli 2010
Dipl.-Ing. Michael Euchner
Geschäftsführer
Duc Binh Nguyen
Dokumentationsbevollmächtigter
Die unterzeichnete EG-Konformitätserklärung ist
dem Produkt beigelegt.







4,5
42
s
s
RD
GN
51,5
46 58
,5
39
19
25
,5
16
0
4,
5
21
,5
8,5
C
B
D
A
Standard
D
Eintauchtiefe
für M5 > 45 mm
ISO 1207 (DIN 84)S
ISO 4762 (DIN 912)
NX...M: M20x1,5
NX...N: 1/2" NPT
Eintauchtiefe
Optionale
LED
Betätiger separat bestellen
Betätiger Eintauchtiefe s
Standard 32 + 1
Nachlauf 32 + 8
Bild 3: Schaltelemente und Schaltfunktionen
Bild 4: Anschlussbelegung optionales LED-Modul NX...L024...
Ausführung Schaltglieder
NX.-2131... 3 Öffner + 1 Schließer
NX.-3131... 2 Öffner + 2 Schließer
NX.-2121... 4 Öffner
21
11
12
22
31 32
42 41
21
13
14
22
33 34
42 41
21
11
12
22
33 34
42 41 41
33
11
21
42
34
22
12
21
41
31
11 12
22
32
42
41
33
13
21
42
34
22
14
Tür
geschlossen
Tür
offen
GN
RD
24V
24V
0V
0V KL3
KL2
KL1
KL4
frei verdrahtbar
Litze
Max. anschließbarer
Außendurchmesser 1,0mm
Ø
40
16
20
50
40
28
14
61
13,5
21,5
8
R > 10
0
7
21
30
45
32+8
5,5
Radiusbetätiger X-OU-N Radiusbetätiger X-LR-N
8,
8
21,5
Ø 5,5
40
R>100
*=R
5,
1
51
4
23 29
50
43,15
<41,65>
30
14
32 +8
32 +8
5,1
46,3
Betätigertyp Türradius min. [mm]
BETAETIGER-X-GQ
300
BETAETIGER-X-WQ
BETAETIGER-X-GNQ
440
BETAETIGER-X-WNQ
