ETC Source Four CE PAR EA and MCM User Manual
Page 20
18 • CE Source FourPAR
Deutsch
Ein- und Ausbau von Linsen sollten nicht am hängenden
Scheinwerfer vorgenommen werden.
3.
Zum Entfernen des Schutzgitters die Federlasche mit Daumen
und Zeigefinger zusammendrücken und danach das
Schutzgitter entfernen (
Abbidung 2
).
4.
Den Linsendrehring so drehen, daß die Federklammer an der
Oberseite des Scheinwerfers direkt unter dem
Sicherungsbügel ist (
Abbidung 3
).
5.
Die Vorderseite des Scheinwerfers um mindestens 45o nach
vorne neigen.
6.
Die Federklammer mit den Fingern zusammendrücken und
Linse lösen (
Abbidung 2
).
7.
Die Linse unter dem Bügel nach vorne fallen lassen.
8.
Die Linse nach vorne gleiten lassen bis sie am Linsenhalter
anliegt (
Abbidung 4
).
9.
Die Linse vorsichtig aus dem Scheinwerfer herausnehmen.

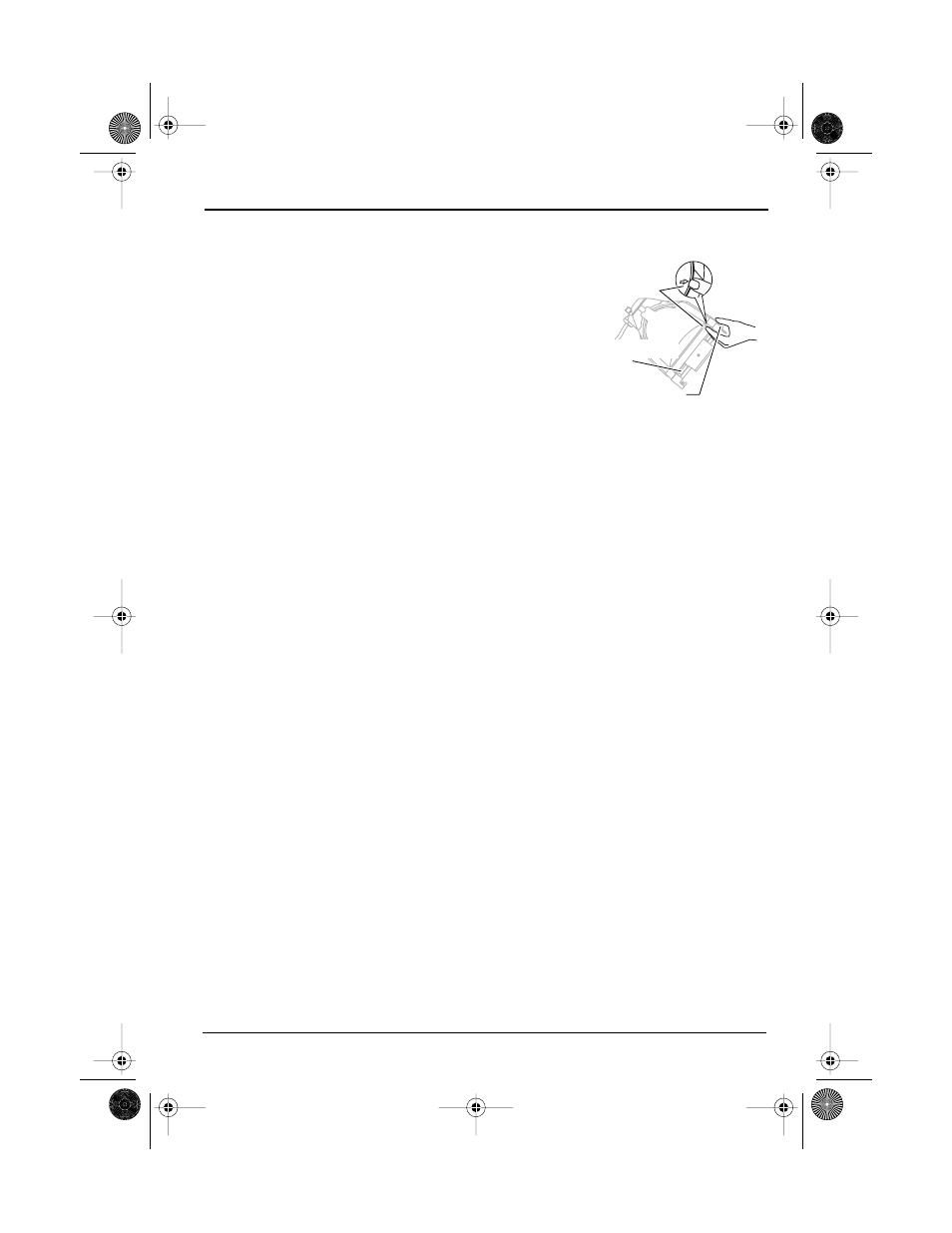

Abbidung 3
Federklammer
Halte-Nasen
Sicherungsbügel
CES4PAR(4Lang)Ger.fm Page 18 Tuesday, August 31, 1999 2:36 PM
