32 • CE Source Four jr & CE Source Four jr Zoom

Español

5.

Empuje hacia abajo sobre la base de la lámpara hasta que la
lámpara esté firmemente fijada. (La parte superior de la base
de la lámpara estará a nivel con los bordes superiores de las
piezas de sujeción cuando la lámpara está bien instalada.)

¡Advertencia!

Una lámpara mal instalada trae consigo un
fallo prematuro tanto de la lámpara como del
portalámparas.

6.

Apriete los alambres de seguridad hacia abajo y sobre la base
de la lámpara. Cierre firmemente.

7.

Para reinstalar la cubierta de la lámpara, alinee las aletas
laterales con el agujero del tornillo. Ajuste el tornillo
moleteado para fijar la cubierta de la lámpara.

Alineación de la lámpara

Use las dos manetas concéntricas en la parte posterior del
portalámparas para centrar la lámpara. La maneta exterior sirve
para centrar la lámpara con el reflector y sujetarla en su posición;
la maneta interior ajusta el perfil del haz de luz. Ver la

Figura 5

.

Importante:

Para ajustar la lámpara debe de encender el

proyector.

1.

Afloje la maneta exterior, girándola una vez hacia la izquierda.

2.

Mueva cuidadosamente la maneta exterior hasta conseguir
centrar el haz de luz de modo correcto.

3.

Una vez que la lámpara esté centrada, apriete la maneta
exterior hasta fijarla en su posición.

4.

Gire la maneta interior hacia la derecha o la izquierda para
conseguir el perfil luminoso idóneo .

Enfoque del haz luminoso

Para un CE Source Four jr de ángulo de campo fijo, con lentes de
26°, 36° o 50°, ajuste la posición de la lente para enfocar el borde
del haz de luz. Con un CE Source Four jr con Zoom, para ajustar la
apertura del haz luminoso y para enfocar el borde del haz, ajuste
la posición de las dos lentes. Las lentes con Zoom le permiten de
25 a 50 grados.

1.

Afloje la(s) maneta(s) de enfoque en la parte inferior del tubo.
Ver la

Figura 6

.

2.

Deslice la(s) lente(s) hacia adelante o hacia atrás hasta lograr
el borde del haz de luz deseado.

3.

Apriete la maneta de enfoque una vez conseguido el enfoque
deseado.

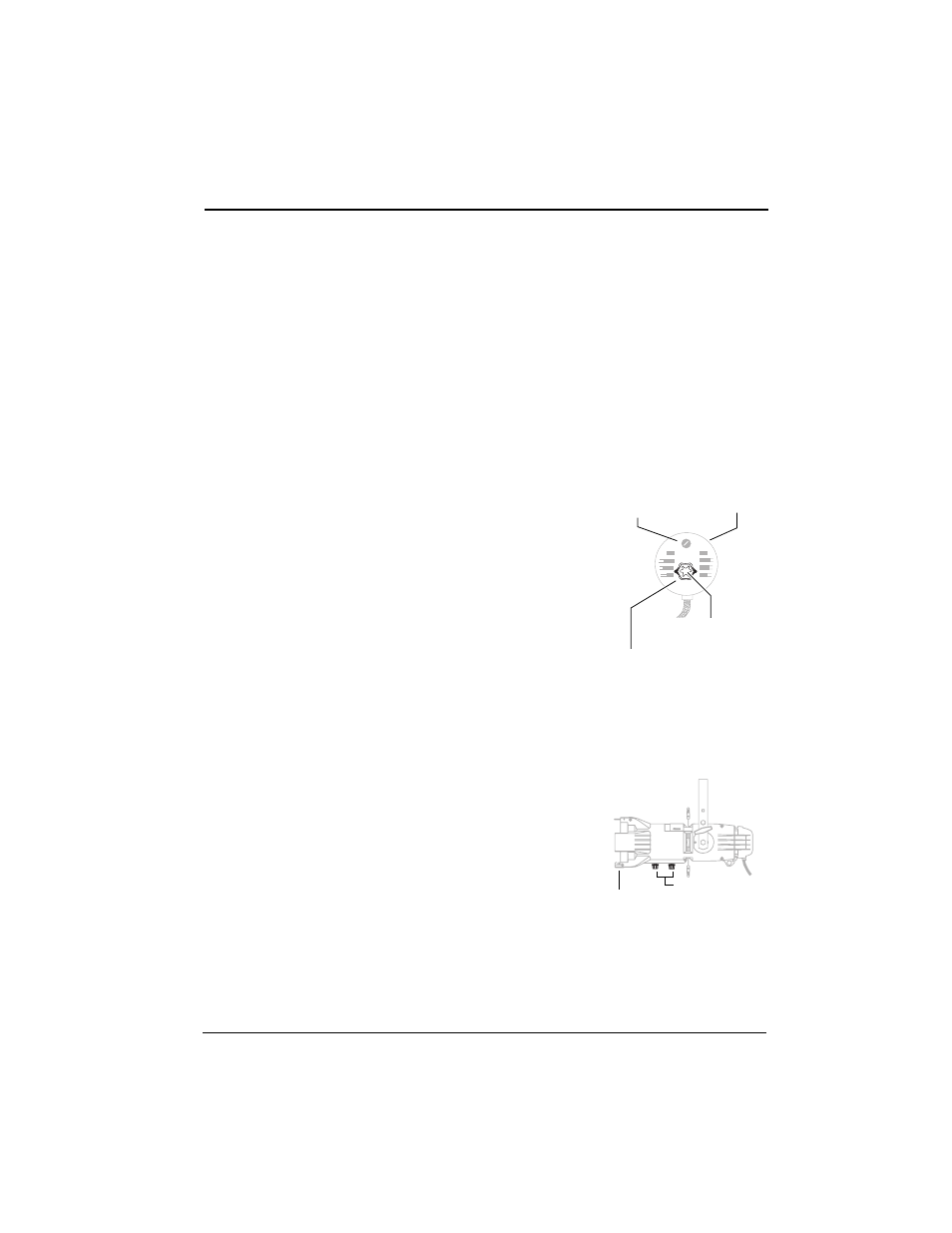

Figura 4

Tornillo
moleteado

Portalámparas

Ajuste máximo y plano
(Maneta interna)

Ajuste del centro
(Maneta externa)

Figura 5

Portafiltros

Manetas para el
enfoque del haz
