16 • CE Source Four jr & CE Source Four jr Zoom
Deutsch
4. Richten Sie die flachen Seiten des Lampensockels an den
beiden Lampensockelhaltern aus. Siehe
Abbidung 3 .
5. Am Lampensockel nach unten drücken, bis die Lampe gut
sitzt. (Wenn die Lampe richtig installiert ist, ist die Oberkante
des Lampensockels bündig mit der Oberkante der Fassung).
Vorsicht! Falsch installierte Lampen führen zu frühzeitigem
Versagen der Lampe und zu Problemen mit dem
Sockel.
6. Die Lampenhalterklammern über den Sockel legen und
sichern.
7. Das Lampengehäuse zum Wiedereinbau an den Seitenfinnen
und am Loch für die Schraube ausrichten, und dann die
Rändelschraube festdrehen bis das Gehäuse sicher sitzt.
Einstellen der Lampe
Die zwei konzentrischen Knöpfe an der Rückwand des
Lampengehäuses dienen dem Einstellen der Lampe. Der äußere
Knopf zentriert die Lampe innerhalb des Reflektors und verriegelt
sie. Mit dem inneren Knopf wird das Feld feinabgestimmt. Siehe
Abbidung 4 .
Wichtig: Die Lampe muß zum Einstellen eingeschaltet sein.
1. Entriegeln Sie den äußeren Knopf, indem Sie ihn eine Dre-
hung gegen den Uhrzeigersinn drehen.
2. Den äußeren Knopf so verschieben, daß die Lampe im Feld
zentriert ist.
3. Wenn die Lampe zentriert ist, den äußeren Knopf festdrehen,
um die Lampe zu verriegeln.
4. Zur optimalen Flächeneinstellung den inneren Knopf nach
rechts und links drehen.
Fokussierung des Lichtstrahls
An einem CE Source Four jr mit festem Feldwinkel und einer 26°,
36° oder 50° Linse, wird die Schärfe durch justieren der Position
der Linse eingestellt. An einem CE Source Four jr Zoom, werden
die Positionen beider Linsen justiert um Streuwinkel und Schärfe
des Lichtstrahls einzustellen. Die Zoomlinsen bieten einen
Bereich von 25° bis 50°.
1. Den Fokussierknopf (bzw. die Fokussierknöpfe) an der
Unterseite des Basisgehäuses lösen. Siehe
Abbidung 5 .
2. Die Linse(n) vorwärts oder rückwärts schieben bis die
gewünschte Schärfeeinstellung erreicht ist.
3. Wenn der Scheinwerfer fokussiert ist, den Fokussierknopf
(bzw. die Fokussierknöpfe) festdrehen.

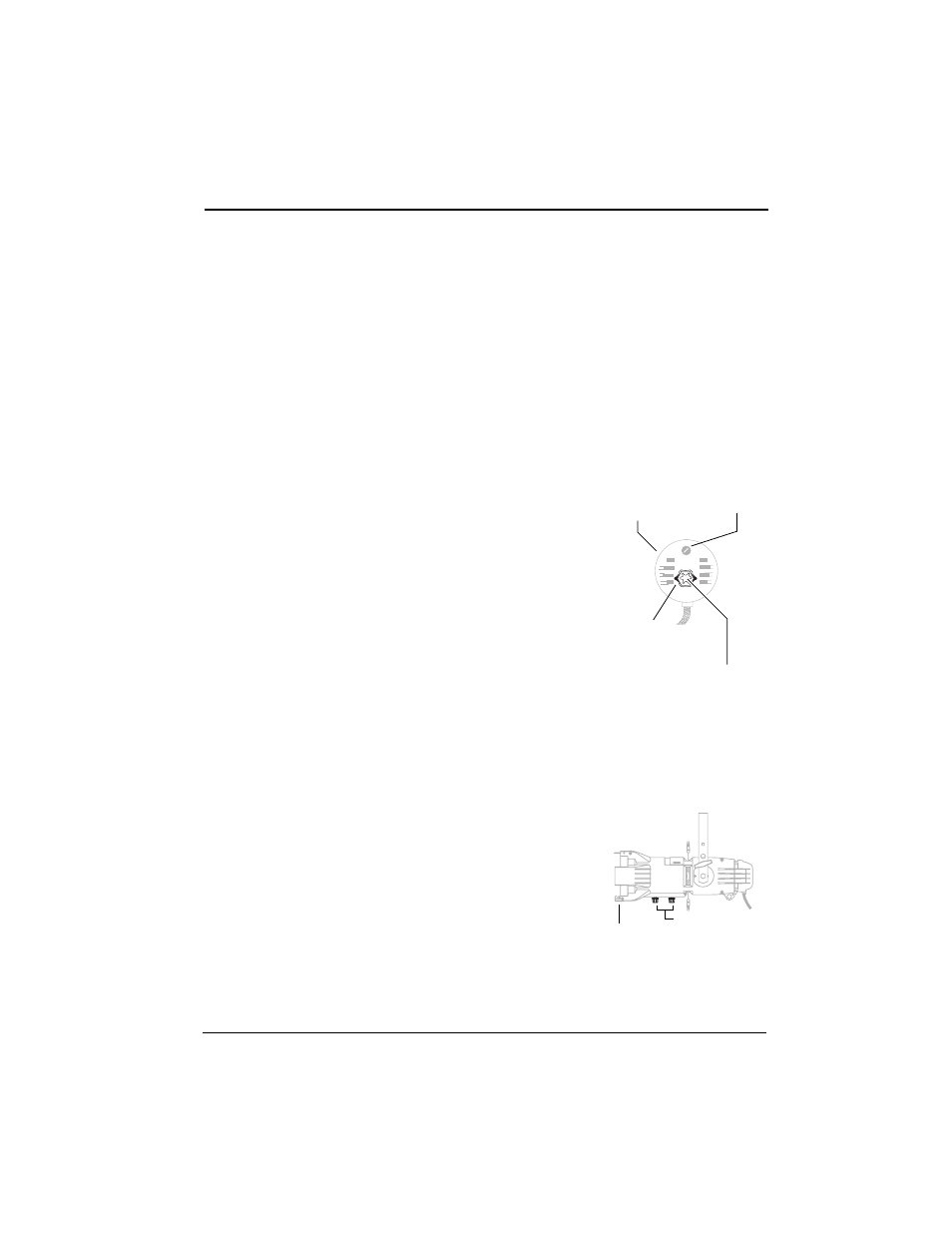

Abbidung 4
Lampengehäuse
Rändelschraube
Mitten- und
Flächenoptimierungs-
einstellung (innerer Knopf
Zentrierung
(äußerer Knopf)
Abbidung 5
Fokussierknöpfe
Farbrahmen
