Connexion du tableau de commande
Cordon d'alimentation de 115 volts
(version de 115 V courant alternatif illustrée)
Trous de montage M8 SHCS
(illustrés) de 4x Ø 0,38 [9,6]
Utilisez une
soupape de
retour réglable
Port pour jauge
« GA » 0250 po
-18 NPTF
Port pour avance-
rappel de 0,375 po
-18 NPTF
Port « GP » pour manomètre de
pompe de 0250 po -18 NPTF
(version de 24 V c.c. illustré)

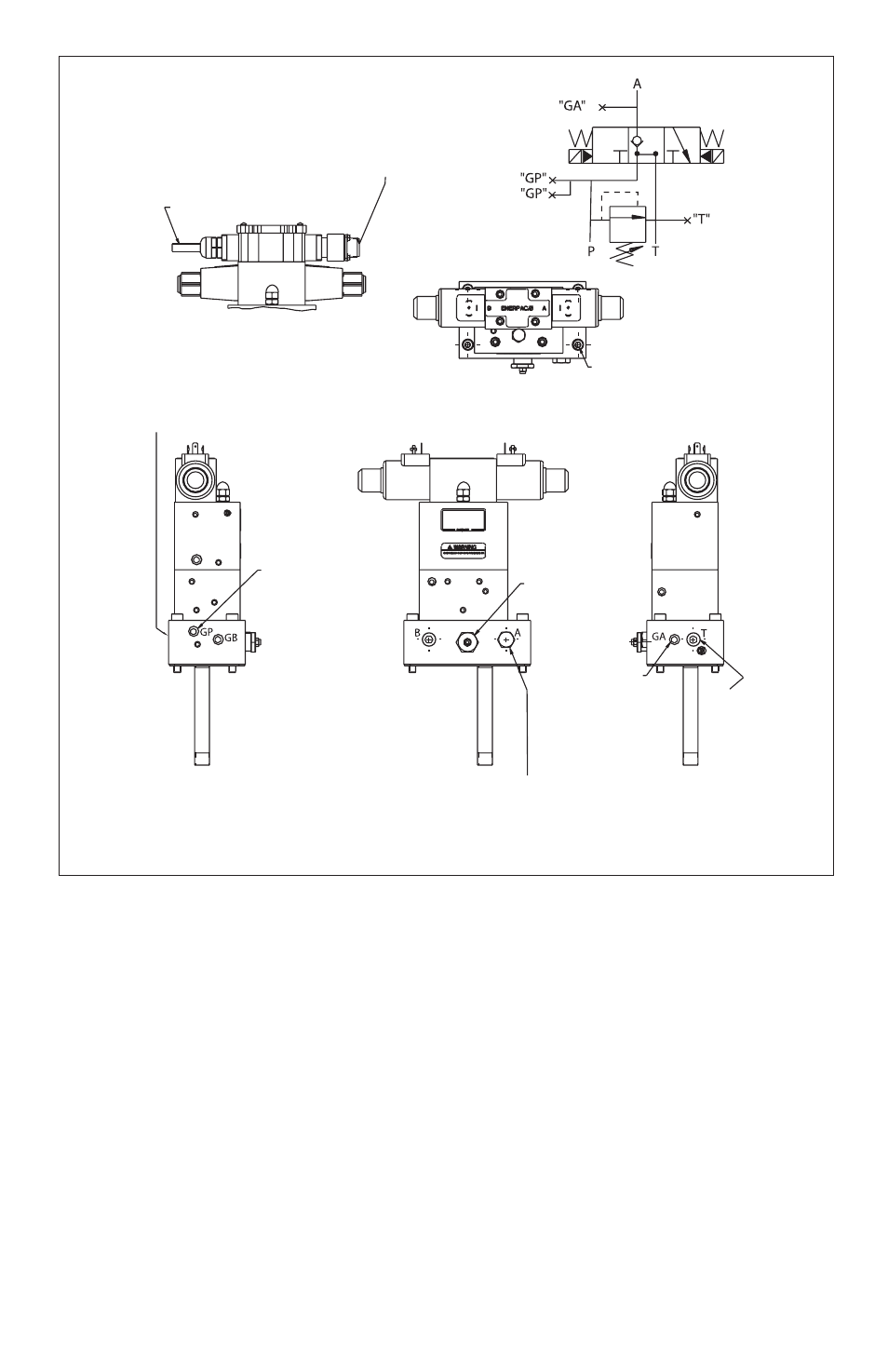

Illus. 3, Soupape à trois (3) voies, montée sur pompe, modèles : VE33/VE33-115
Retour en « T » du
réservoir auxiliaire
de 0375 po -18
NPTF
Port « GP » pour
manomètre de pompe
de 0250 po -18 NPTF
