41
huden og gjøre alvorlig skade. Dersom olje er trenger
gjennom huden må man oppsøke lege med en gang.
ADVARSEL: Bruk kun muttertrekkere i et
tilkoblet system. Bruk aldri en muttertrekker
uten tilkoblede koblinger. Hvis muttertrekkeren
blir ekstremt overbelastet kan komponenter feile
katastrofalt og forårsake alvorlige personskader.
ADVARSEL: SØRG FOR AT OPPSETTET
ER STABILT FØR LAST LØFTES.
Sylindere skal plasseres på et plant
underlag som kan bære lasten. Ved behov
skal det brukes grunnplate på sylinderen for å øke
stabiliteten. Ikke bruk sveising eller modifi ser
sylinderen på annen måte for å feste en grunnplate
eller annen støtte.
Unngå situasjoner der last ikke er direkte
sentrert på sylinderens stempel. Skjev last
gir stor belastning på sylindere og stempel.
I tillegg kan lasten gli eller falle, og skape potensielt
farlige situasjoner.
Fordel lasten jevnt over hele trykkhodets
overfl ate. Bruk alltid trykkhode for å beskytte
stempelet.
VIKTIG: Hydraulisk utstyr må kun få service
av en kvalifi
sert hydraulikktekniker. For
reparasjoner, kontakt et Autorisert
ENERPAC Servicesenter i din region. For å
beskytte garantien, bruk bare ENERPAC
hydraulikkolje.
ADVARSEL: Bytt umiddelbart ut slitte eller
skadde deler med ekte ENERPAC-deler.
Uorginale deler vil gå i stykker og forårsake
skade på personer og eiendom. ENERPAC-
deler er designet for å passe riktig og for å tåle store
påkjenninger.
3.0 GENERELL INFORMASJON:
Enerpacs ventildesign samler følgende funksjoner i én
enkelt enhet:
• 700 bar driftstrykk
• Lasteholding
• Elektrisk feilsikker kontroll
• Manuell overstyring (pumpen må gå)
• Enerpacventilene er spesielt designet for å
brukes med Enerpac elektriske pumper og
elektriske kontroller
• Brukerjustert avlastningsventil
• Måleporter
3.1 Kapasitet
Kapasitet er 900 kubikktommer (14,8 liter/min.) [3,9
gallon/min.].
4.0 INSTALLASJON
1. Installer ventilen på Enerpac-pumpen ved bruk
av pakning og festere som er levert. Sørg for at
trykkrørets O-ring og reserve ikke skades under
installasjon.
2. Koble to (2) solenoidledninger fra elektrisk
skap til ventil. (MERK: VE33-115 og VE43-115
plugges til jordet 115 volt kilde.)
FORSIKTIG: Hvis du ikke er opplært og
vant med å installere en ventil bør du la
et autorisert Enerpac Servicesenter
utføre dette.
3. Koble og sikre slanger og sylinder.
FORSIKTIG: Dersom du bruker
rørforseglinger eller lager rørgjenger,
bruk lite og aldri over ender og koblinger
der det kan rives løs og komme inn i det
hydrauliske systemet.
4. Koble til kontrollpanelet.
5. Installer trykkmåler, ved behov, på riktig
port. Trykk kan overvåkes på ”GP”-porter,
på ”GB”-port eller på ”GA”-port, eller på
enhver kombinasjon av disse, avhengig av
systemkravene.
6. Koble motor til spesifi sert strømkilde.
7. Start pumpemotoren. Ventilen er nå automatisk
i stillingen NEUTRAL/HOLD.
5.0 DRIFT
1. For å kjøre frem last, trykk Opp-Pil på
kontrollpanelet.
2. For å holde last, fjern fi ngeren fra en
kontrollstasjon.
3. For å returnere last, trykk Ned-Pil på en
kontrollstasjon. (MERK: motoren må være
igang.)
5.1 Justering av avlastningsventil
Z-klasse pumper er utstyrt med en brukerjustert
avlastningsventil (Se Figur 1) Den kan justeres som
følger:

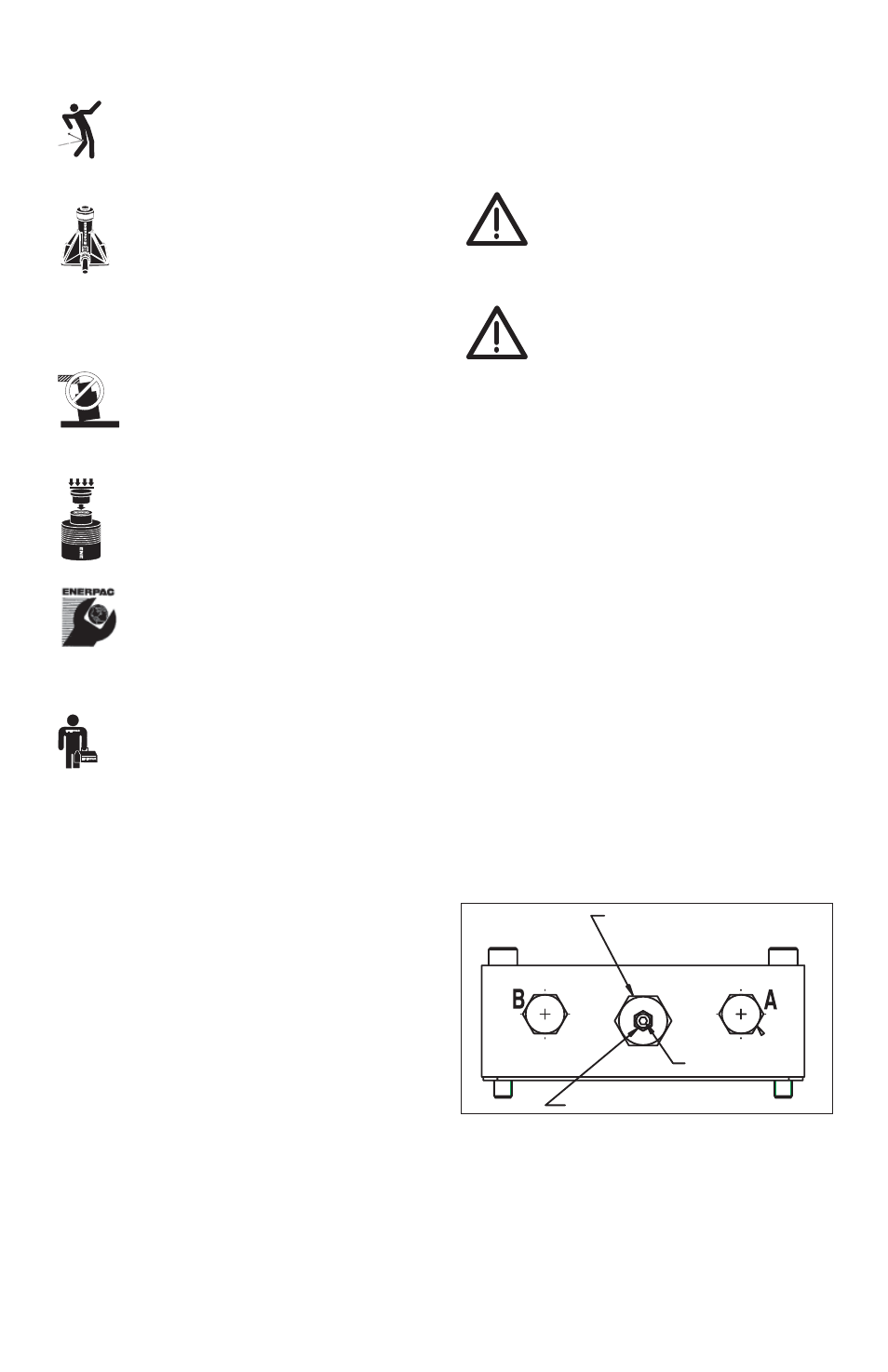

Figur 1
Avlastningsventilens kropp (IKKE
DREI PÅ avlastningsventilens
kropp.)
Låsemutter
Setteskrue
1. Innstaller en måler på pumpen. Dersom enheten
er utstyrt med en valgfri trykktransducer, sjekk
at verdi for ”SET PRES” er høyere enn ønsket
innstilling for avlastningsventilen eller at
AutoMode er OFF.
2. Start pumpen for å varme opp oljen.
3. Løsne setteskruens låsemutter.
