.375-18 NPTF
auxiliary tank
return “T”
Conexión de la central de control
Cable de alimentación de 115 voltios
(115VAC version shown) Orifi cios de montaje (4) de 0,38
pulg. (9,6 mm) de diám. para
tornillos Allen M8 (mostrados)
Válvula de
descarga
ajustable por el
usuario
Toma
“GA” para
manómetro,
rosca NPTF
0,250-18
Toma de
avance, rosca
NPTF 0,375-18
Toma de
retroceso, rosca
NPTF 0,375-18
Toma “GP” para
manómetro de
la bomba, rosca
NPTF 0,250-18
Toma “GP” para
manómetro de
la bomba, rosca
NPTF 0,250-18
Toma “GB” para
manómetro, rosca
NPTF 0,250-18
(24VDC version shown)

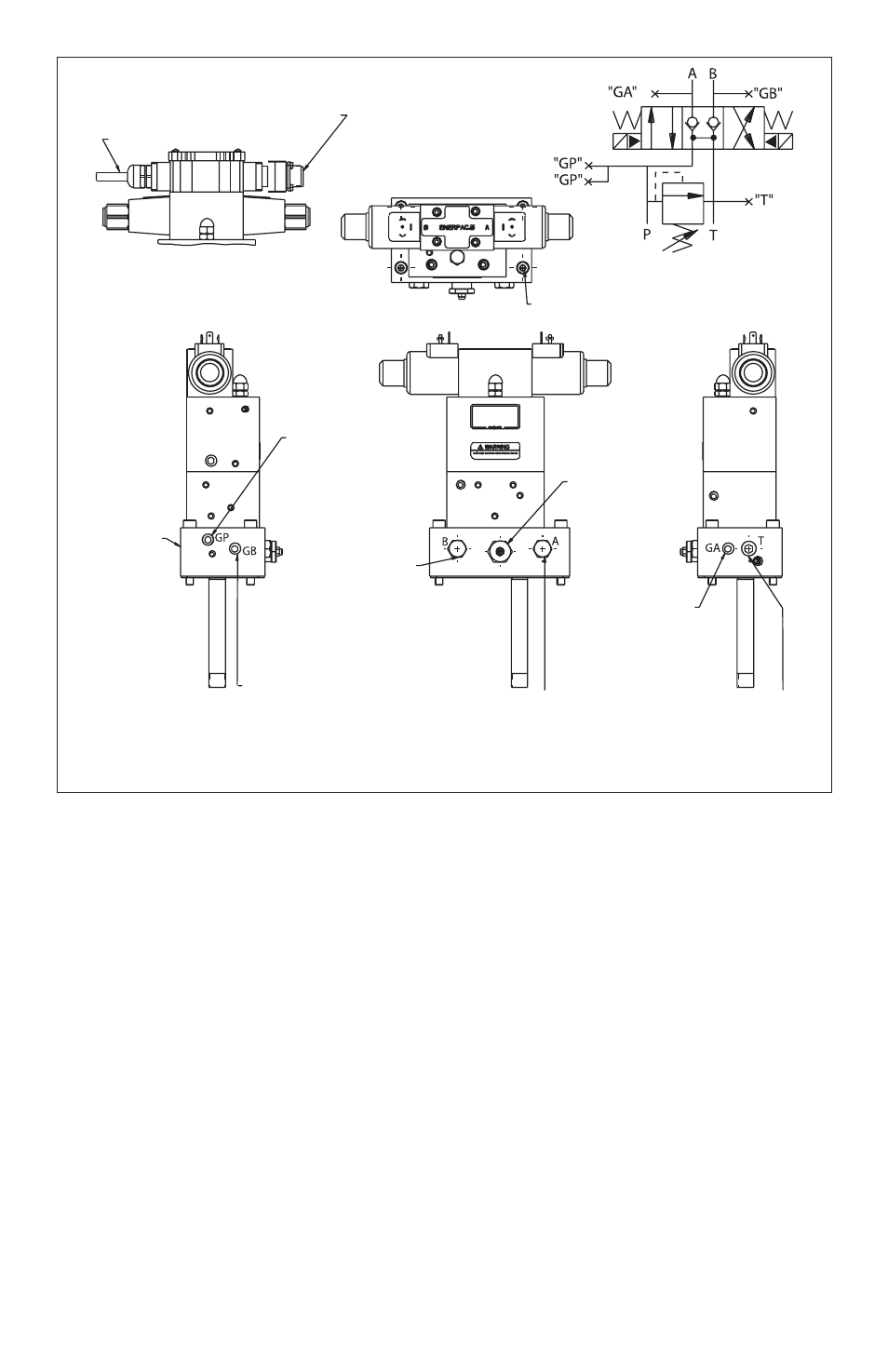

Figure 2, 4-Way Valve, Pump Mounted VE43/VE43-115
Retorno auxiliar
“T” al tanque,
rosca NPTF
0,375- 18
