Leitungen, um einen versehentlichen Betrieb zu
verhindern.
3. Bedecken Sie das Gerät mit einer
Schutzabdeckung.
4.
Bewahren Sie das Gerät an einem sauberen,
trockenen Ort auf, der NICHT extremen
Temperaturen ausgesetzt ist.
.375-18 NPTF
auxiliary tank
return “T”
Anschluss der Bedienstation
115-V-Netzkabel
(115-V-Version abgebildet)
4x Ø 0,38 [9,6] Montagelöcher
M8 SHCS (abgebildet)
Vom Benutzer
einstellbares
Überdruckventil
.250-18 NPTF
Anschluss
„GA“ für das
Druckmessgerät
.375-18 NPTF
Vorlaufanschluss
.375-18 NPTF
Rücklaufanschluss
.250-18 NPTF
Anschluss „GP“
für das
Pumpendruckmessgerät
.250-18 NPTF
Anschluss „GP“
für das
Pumpendruck-
messgerät
.250-18 NPTF
Anschluss
„GB“ für das
Druckmessgerät
(24-V-Version abgebildet)

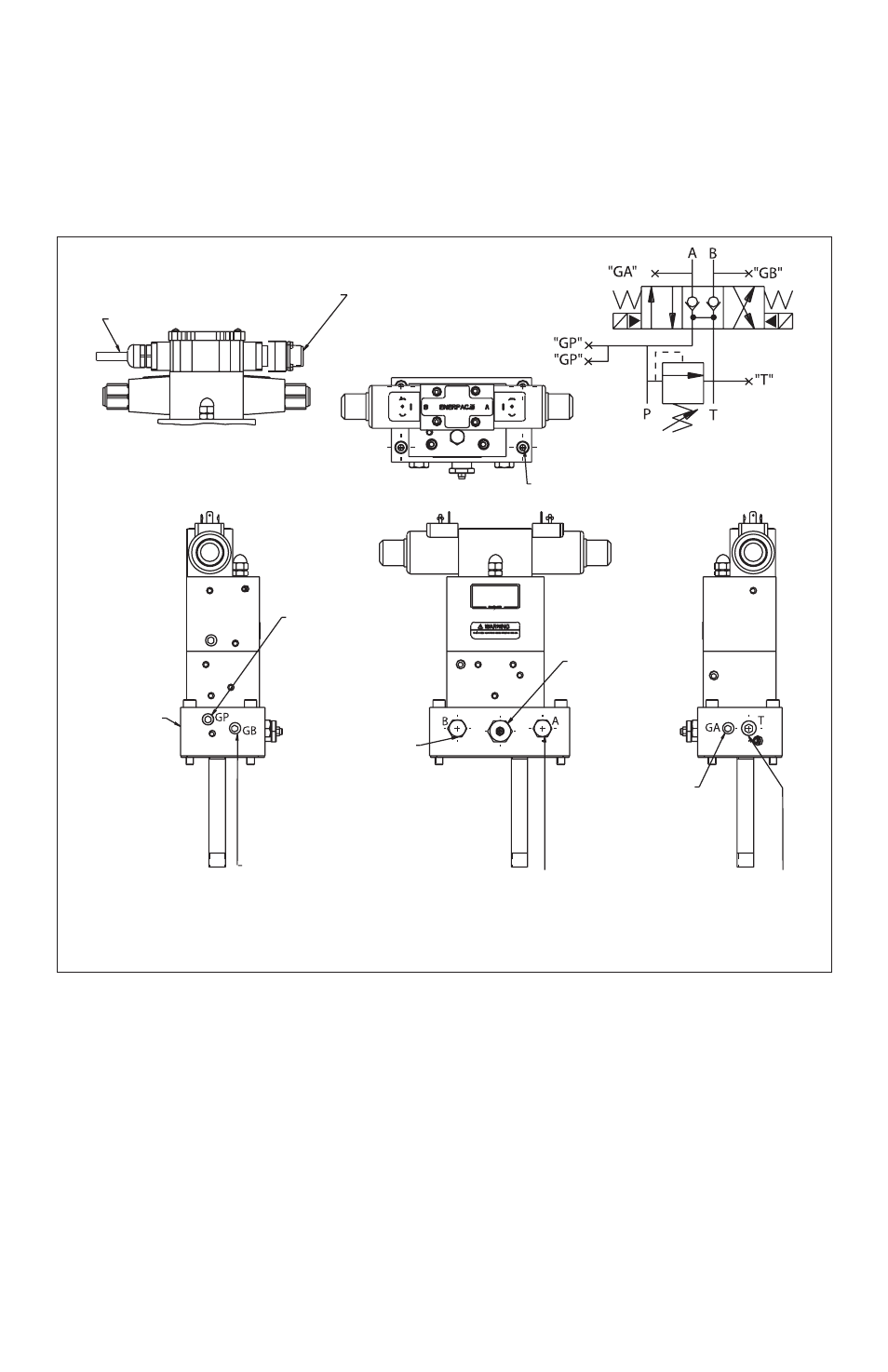

Abb. 2, 4-Wege-Ventil, Pumpe montiert VE43/VE43-115
.375-18 NPTF
Hilfstankrück-
führung „T“
