31

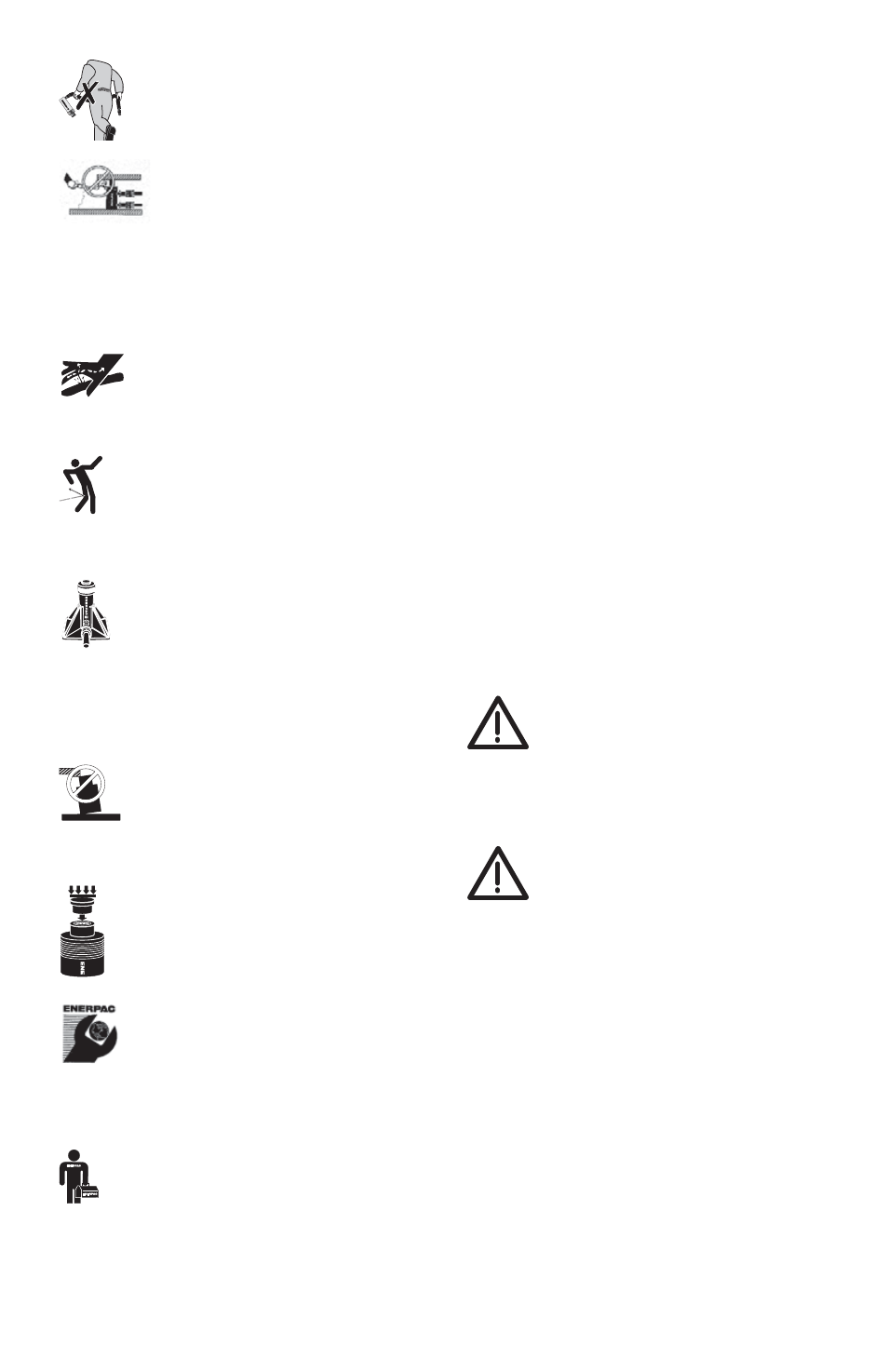

IMPORTANTE: Não levante o
equipamento hidráulico pela mangueira
ou pelos engates. Use manoplas ou outros
meios mais seguros para o transporte.
PRECAUÇÃO: Mantenha o
equipamento hidráulico longe do
calor e das chamas. O calor
excessivo amolece vedações e selos,
resultando em vazamento de fl uídos. O calor também
enfraquece o material das mangueiras e das juntas.
Para um desempenho otimizado não exponha o
equipamento a temperatura maiores que 65 °C (150
°F). Proteja mangueiras e cilindros dos respingos de
solda.
PERIGO : Não manuseie mangueiras
pressurizadas. O escape do óleo sob
pressão pode penetrar na pele, causando
lesões sérias. Se o óleo penetrar na pele, procure um
médico imediatamente.
ADVERTÊNCIA: : Use somente cilindros
hidráulicos num sistema acoplado. Nunca
use um cilindro com engates não conectados.
Caso o cilindro se torne extremamente sobrecarregado,
os componentes podem falhar catastrofi camente,
causando severas lesões pessoais.
ADVERTÊNCIA: ESTEJA CERTO QUE A
MONTAGEM É ESTÁVEL ANTES DE
LEVANTAR A CARGA. Os cilindros
devem ser colocados em superfícies
planas que podem apoiar a carga. Quando aplicável,
use uma base de cilindro Enerpac para aumentar a
estabilidade. Não faça soldas ou, de qualquer forma,
modifi que o cilindro para acrescentar uma base ou
outro apoio.
Evite situações em que as cargas não
estão centradas na haste do cilindro.
Cargas fora de centro podem causar
deformações consideráveis nas hastes e nos
cilindros. Além disto, a carga pode escorregar ou
cair, causando resultados potencialmente perigosos.
Distribua a carga uniformemente em toda a
superfície do assento. Use sempre um
assento para proteger a haste.
IMPORTANTE: Somente técnicos em
hidráulica, devidamente qualifi cados,
devem fazer a manutenção de
equipamentos hidráulicos. Para serviços
de manutenção, entre em contato com o Centro de
Serviço Autorizado Enerpac em sua área. Para
proteger sua garantia, use somente óleo Enerpac.
ADVERTÊNCIA: Substitua imediatamente
peças gastas ou danifi
cadas por peças
genuínas Enerpac. Peças não genuínas
podem quebrar, causando lesões pessoais ou
danos à propriedade. As peças Enerpac são projetadas
para se encaixar adequadamente e sustentar cargas
pesadas.
3.0 INFORMAÇÃO GERAL
O projeto da válvula Enerpac incorpora os seguintes
dispositivos em uma única unidade:
• Pressão de operação 700 bar [10.000 psi]
• Sustentação de carga
• Controle de segurança-falha elétrica
• Controle manual (necessidade de
funcionamento da bomba)
• As válvulas Enerpac são projetadas
especifi camente para utilização com as
bombas de acionamento elétrico Enerpac e
controles elétricos
• Válvula de alívio ajustável pelo usuário.
• Saídas para manômetro
3.1 Capacidade
Capacidade é de 14,8 l/min (900 pol. cúb./min) [3,9
rpm].
4.0 INSTALAÇÃO
1. Instale a válvula sobre a bomba Enerpac
usando a gaxeta e os fi xadores incluídos.
Tome os passos necessários para certifi car-se
de que os anéis tipo “O” e de apoio do tubo de
pressão da bomba não estão danifi cados.
2. Conecte dois (2) cabos do solenóide da caixa
elétrica na válvula. (NOTA: VE33-115 e VE43-
115 devem ser aterradas no fornecimento de
energia elétrica.)
PRECAUÇÃO: Se você não tiver tido
treinamento ou caso não esteja
familiarizado com a instalação de uma
válvula, faça com que um Centro
Autorizado de Serviços Enerpac execute este
passo.
3. Conecte e prenda mangueira e cilindro.
PRECAUÇÃO: Ao usar selante em
roscas do tubo, utilize o mínimo
possível e nunca ultrapasse a
extremidade da conexão pois este
pode soltar-se e entrar no sistema hidráulico.
4. Conecte a estação de controle.
5. Instale o manômetro de pressão, caso
necessário, na saída apropriada. A pressão
pode ser monitorada nas saídas "GP", na
saída "GB" ou na saída "GA" ou em qualquer
combinação das mesmas, dependendo das
exigências do sistema.
6. Conecte o motor à saída elétrica especifi cada.
7. Acione o motor da bomba. A válvula agora
está, automaticamente, na posição NEUTRO/
SUSTENTAÇÃO.
5.0 OPERAÇÃO
1. Para que a carga avance, pressione o botão
“seta para cima” (“up arrow”) na estação de
controle.
