6.9 Drive Status Indicator
The Gold Tiger is equipped with several light-emitting diode (LED) indicators.
The red/green dual LED is used for immediate indication of the following states:
•
Initiation state: In this state the LED indicates whether the drive is in the boot state (blinking
red) or in the operational state (steady red).
•
Working state: In this state the LED indicates whether the drive is in an amplifier failure state
(red) or is ready to enable the motor (green).

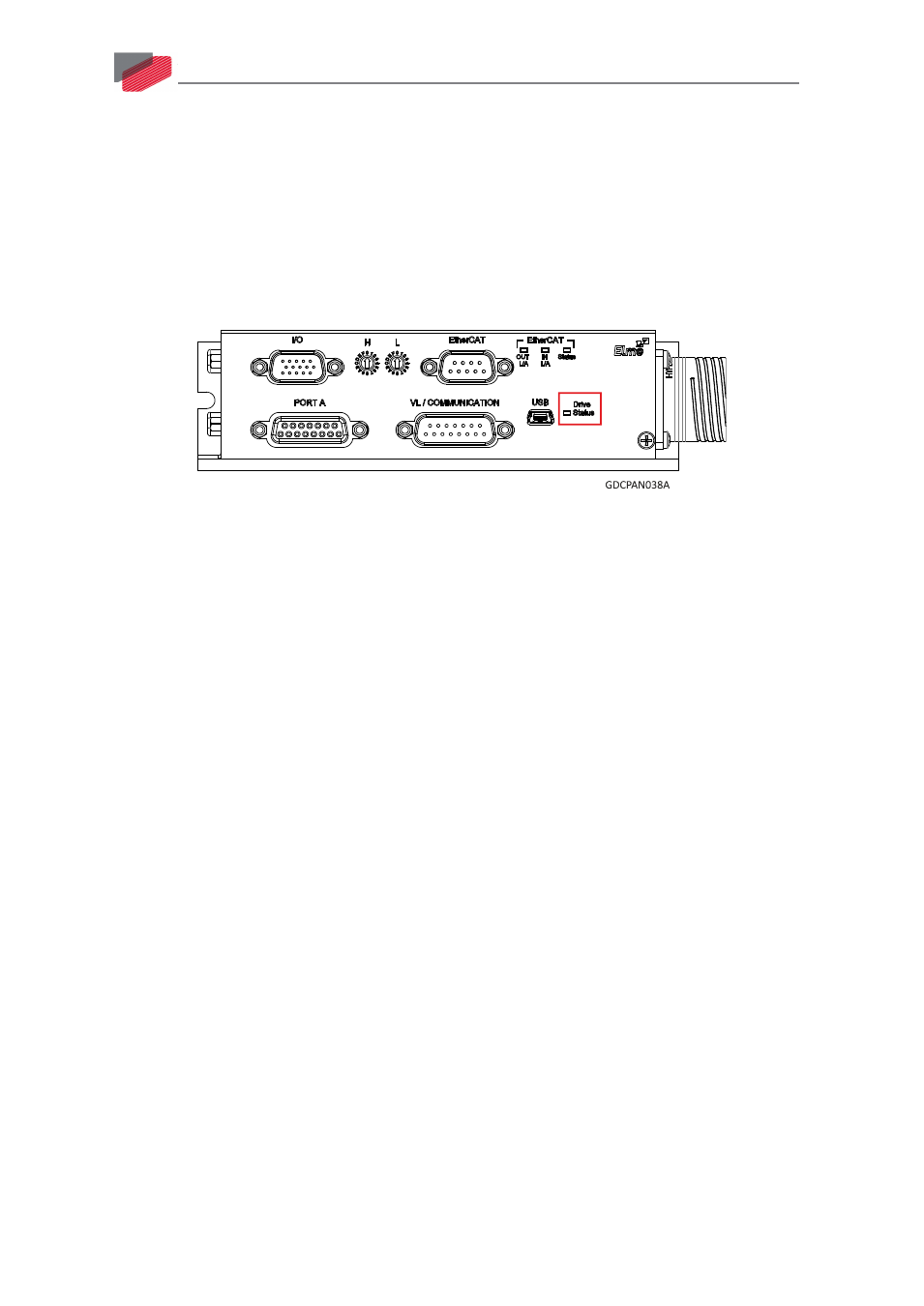

Figure 39: Gold Tiger Drive Status Indicator
