Page 82

Gold Hawk Installation Guide
Technical Specifications
MAN-G-HAKIG (Ver. 1.001)
82
5.5. Safe Torque Off (STO)
The Gold Hawk has two STO (Safe Torque Off) inputs.
5.5.1.
STO Input Interfaces – TTL Mode
Feature
Details
Type of input
Optically isolated
Input current for all inputs
Iin = 3.8 mA @ Vin = 5 V
High-level input voltage
2.4 V < Vin < 15 V, 5 V typical
Low-level input voltage
0 V < Vin < 0.8 V
Minimum pulse width
>3 ms

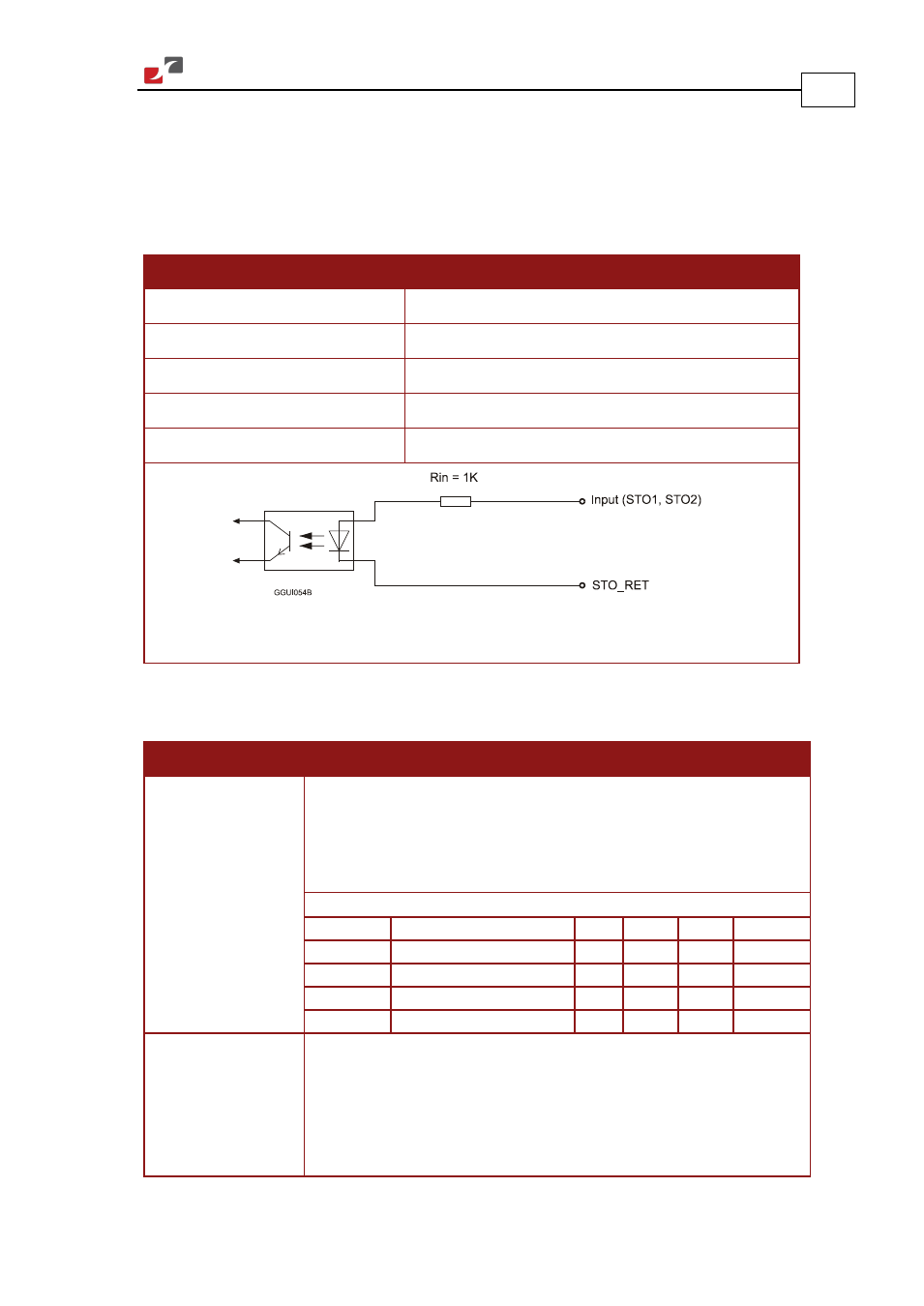

Figure 42: STO Input Schematic
5.6. Communications
Specification
Details
RS-232
Signals:
•
RS232_Rx, RS232_Tx COMRET
•
Full duplex, serial communication for setup and control
•
Baud Rate of 9,600 to 57,600 bit/sec
Electrical Characteristic
Min Type Max Unit
V
IH
High-level input voltage
2
3.3
V
V
IL
Low-level input voltage
0.8
V
V
OH
High-level output voltage 2.4
V
V
OL
Low-level output voltage
0.4
V
CAN
CAN bus Signals:
•
CAN_H, CAN_L, CAN_RET
•
Maximum Baud Rate of 1 Mbit/sec.
Version:
•
DS 301 v4.01
