6
IT
1
2
3
4
5
6
1
2
1
2
3
4
5
6
3 4
1
2
3
4
5
6
3
2
1
5
CV 4 CV 3
DIP
140-145 cm 115-125 cm
CV 4 CV 3
DIP
1 2 2B 2A
1
2
3
4
5
6
10,2cm 11cm
14,4cm
8,1cm 1,4cm
1,4cm
1
1
2
2
3
1
1
2
3
2
1
3
4
5
6
3
4 5
2

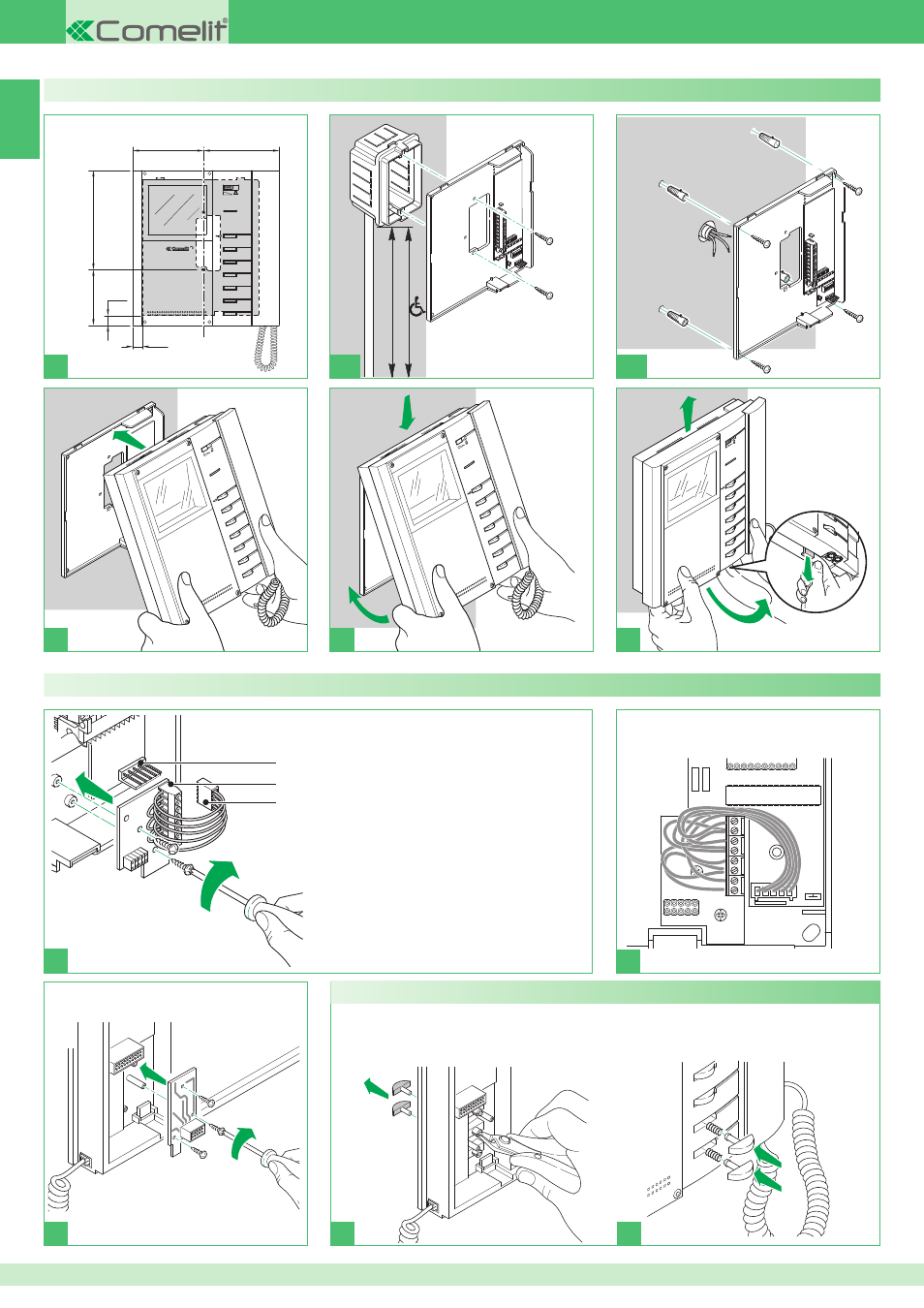

Installazione scheda opzionale Art. 5733, Art. 5734
1 Connettore maschio staffa
2 Morsettiera:
N.B. Per utilizzare i pulsanti come contatto C.NO.
(24V-100mA max) rimuovere il fi lo verso il connettore
staffa e liberare il relativo comune.
P3 contatto pulsante 3 del monitor
C3 contatto comune pulsante 3 del monitor. Comune
principale da staffa Art. 5714/K (scollegare il fi lo verso
il connettore staffa per liberare tutti i contatti comuni)
P4 contatto pulsante 4 del monitor
C4 contatto comune pulsante 4 del monitor
+P5 contatto pulsante 5 del monitor per Art. 5733.
Ingresso positivo Led 5 per Art. 5734.
-C5 contatto comune pulsante 5 del monitor per Art.
5733. Ingresso negativo Led 5 per Art. 5734.
+P6 contatto pulsante 6 del monitor per Art. 5733.
Ingresso positivo Led 6 per Art. 5734.
-C6 contatto comune pulsante 6 del monitor per Art.
5733. Ingresso negativo Led 6 per Art. 5734.
3 Connettore femmina Art. 5733, Art. 5734
Installazione Art. 5701 a incasso o a parete
Solo per scheda opzionale Art. 5734
► Tagliare e rimuovere i pulsanti 5 e 6 del
monitor
► Inserire i pulsanti trasparenti allegati
alla confezione dell'articolo nelle
posizioni dei pulsanti 5 e 6
► Posizionare i fi li tra la scheda e la
staffa
