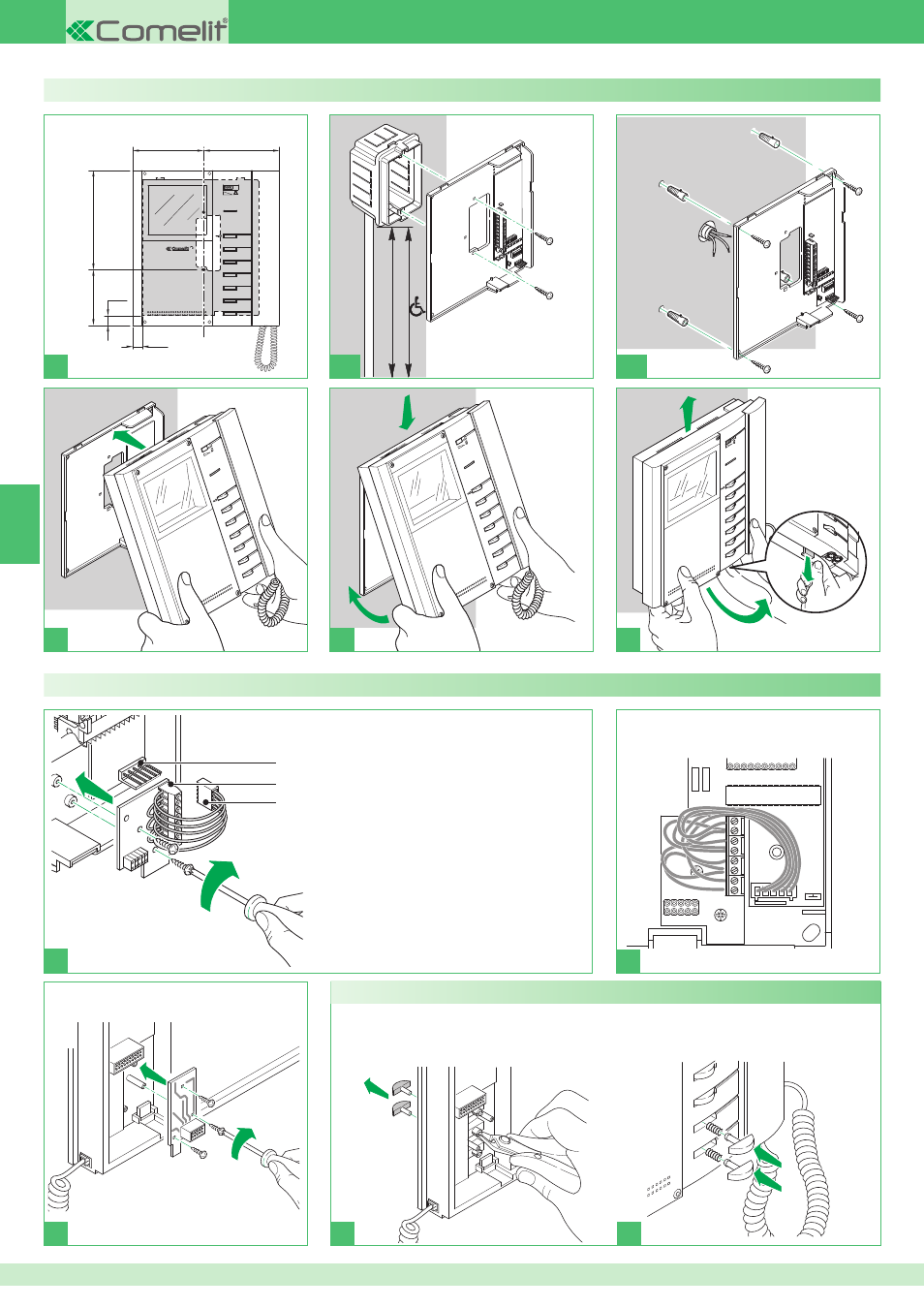

Installation der optionalen Steckkarte Art. 5733, Art. 5734
1 Stecker Grundplatte
2 Klemmleiste:
ANM. Zur Verwendung der Tasten als Schließerkontakt (max.
24V-100mA) den Draht zum Steckverbinder der Grundplatte
entfernen und den entsprechenden gemeinsamen Kontakt
freigeben.
P3 Kontakt Taste 3 des Monitors
C3 Gemeinsamer Kontakt Taste 3 des Monitors. Gemeinsame
Hauptleitung von der Grundplatte Art. 5714/K (Kabel zum
Steckverbinder der Grundplatte trennen, um alle gemeinsamen
Kontakte freizugeben)
P4 Kontakt Taste 4 des Monitors
C4 Gemeinsamer Kontakt Taste 4 des Monitors
+P5 Kontakt Taste 5 des Monitors für Art. 5733 Positiver
Eingang LED 5 für Art. 5734.
-C5 Gemeinsamer Kontakt Taste 5 des Monitors für Art. 5733
Negativer Eingang LED 5 für Art. 5734.
+P6 Kontakt Taste 6 des Monitors für Art. 5733. Positiver
Eingang LED 6 für Art. 5734.
-C6 Gemeinsamer Kontakt Taste 6 des Monitors für Art. 5733.
Negativer Eingang LED 6 für Art. 5734.
3 Steckbuchse Art. 5733, Art. 5734
Unter- oder Aufputzinstallation Art. 5701
Nur für die optionale Steckkarte Art. 5734
► Die Tasten 5 und 6 des Monitors
abschneiden und entfernen
► Die der Verpackung beiliegenden
transparenten Tasten an Stelle der
Tasten 5 und 6 einsetzen.
► Die Drähte zwischen Steckkarte und
Grundplatte anbringen
