30
Transporte de la plataforma
de trabajo
Por montacarga
Nota: El montacarga es para transporte solamente.
Ver las especificaciones para el peso de la
plataforma de trabajo y tener la certeza de que
el montacarga es de la capacidad adecuada
para levantar la plataforma.
Levantar con el montacarga desde el costado del
chasis, por debajo de los módulos (Figura 5).
Por grúa
Fijar las correas a las orejetas para izar del chasis
solamente (Figura 5).
Por camión
1. Maniobrar la plataforma de trabajo a la posición de
transporte y bloquear las ruedas.
2. Sujetar la plataforma de trabajo al vehículo de
transporte con cadenas o correas de la capacidad
de carga adecuada sujetas a las orejetas de
amarre del chasis (Figura 5).
No usar las orejetas de amarre para levantar la
plataforma de trabajo.
El apriete excesivo de las cadenas o correas
en las orejetas de amarre puede dañar la
plataforma de trabajo.
Barandillas plegables
Este procedimiento es solamente para pasar por los
portales. Las barandillas se deben colocar en su
posición correcta antes de usar la máquina.
Procedimiento para plegarlas (Figura 4)
Nota: Cuando se lleven a cabo los siguientes
procedimientos, se deben guardar todos los tornillos.
1. Colocar el controlador sobre el suelo.
2. Comenzando en el frente de la plataforma, quitar
las tuercas, pernos y arandelas de la parte superior
de la barandilla delantera. Plegar la barandilla
delantera hacia adelante y hacia abajo.
3. Colgar el controlador en la barandilla delantera.
4. Cerrar la puerta con el pestillo puesto.
5. Quitar tuercas, pernos y arandelas de la parte
superior de la barandilla trasera. Plegar la
barandilla trasera hacia atrás y hacia abajo, con
cuidado de dejar siempre la puerta cerrada con el
pestillo puesto.
6. Plegar una barandilla lateral hacia adentro para
que descanse sobre el piso. Repetir el
procedimiento con la barandilla del otro costado.
Procedimiento de Erección
1. Elevar las barandillas laterales.
2. Elevar el ensamblaje de la barandilla trasera,
alinear los agujeros e instalar los pernos, arandelas
y tuercas. Apretar seguramente.
3. Colocar el controlador sobre el piso.
4. Elevar la barandilla delantera, alinear los agujeros
e instalar los pernos, arandelas y tuercas. Apretar
seguramente.
5. Colgar el controlador en la barandilla delantera.
6. Antes de hacer funcionar la plataforma de trabajo,
verificar que todos los tornillos estén en sus
lugares y apretados apropiadamente.
Antes de entrar a la plataforma, las barandillas
deben estar atornilladas seguramente en sus
posiciones apropiadas.

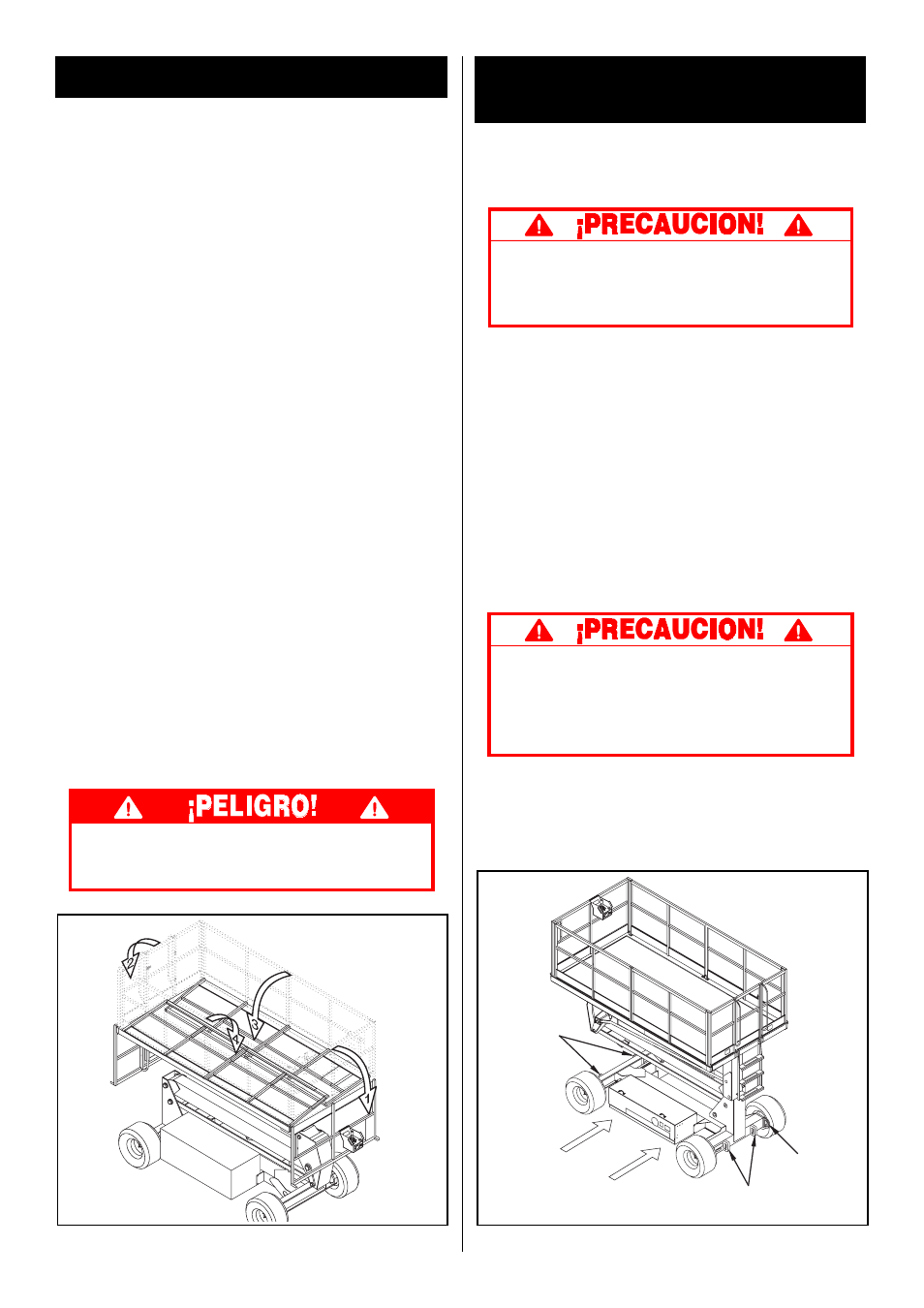

Figura 4: Barandillas plegables Figura 5: Transporte de la plataforma de trabajo
Orejeta para
izar (típica)
Orejetas de
amarre traseras
Montacarga
Orejetas de
amarre/
orejetas
para izar
delanteras
