Page 48 060570-028 MX15 / MX19 - Betriebsanleitung
Wartung
W
ARTUNG
W A R N U N G ! !
Niemals Wartungsarbeiten durchführen, wenn die Arbeitsbühne hochgefahren ist, ohne das Hubgestell
vorher zu blockieren.
NIEMALS im Bereich des Hubgestells stehen, während die Stütze eingesetzt oder verstaut wird.

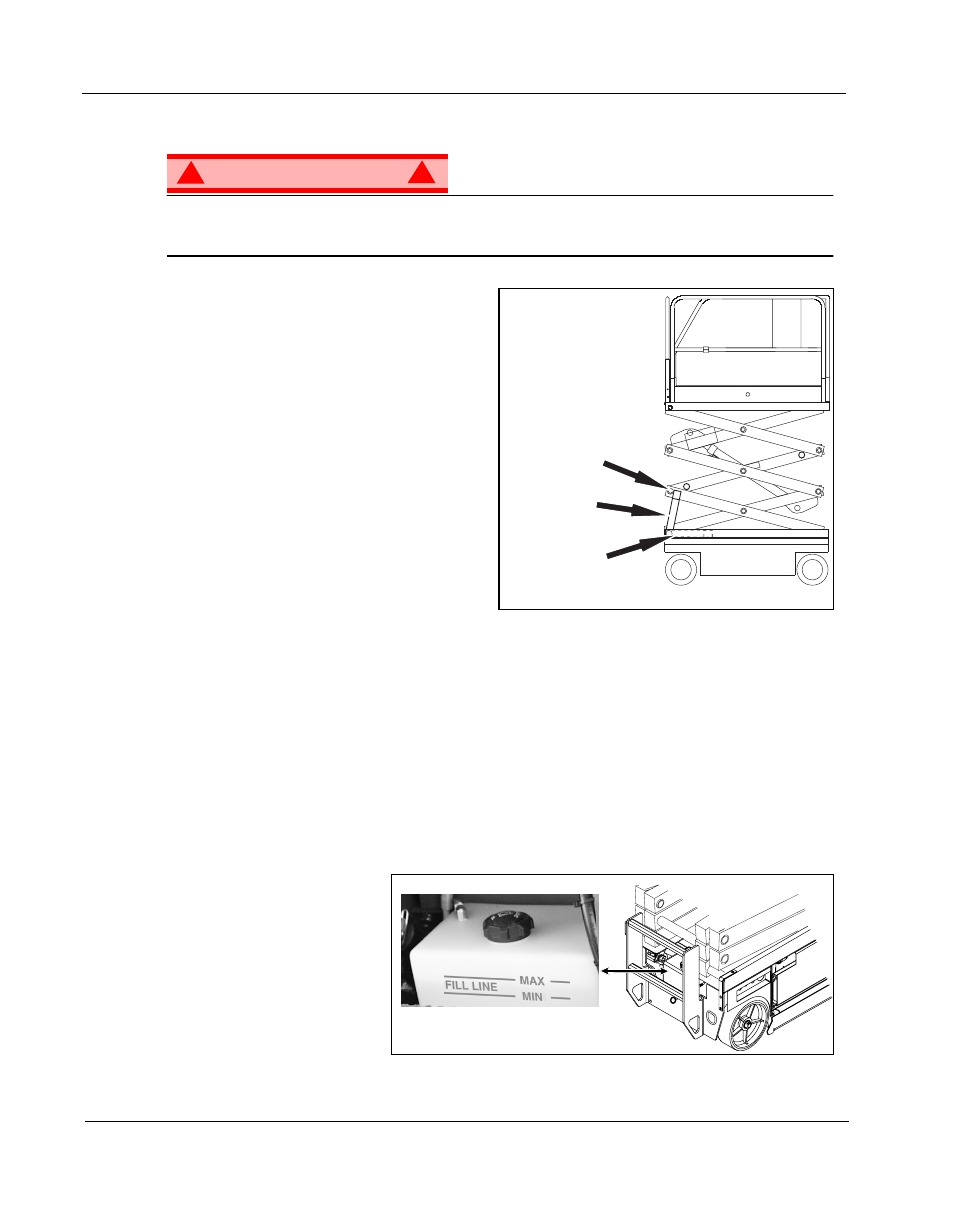

Abbildung 9: Stütze des Scherenmechanismus
B L O C K I E R E N D E S
H U B G E S T E L L S
E INSETZEN DER S TÜTZE DES
S CHERENMECHANISMUS
1. Arbeitsbühne auf festem, ebenem Boden
parken. Vor dem Einsetzen der Stützstrebe des
Scherenmechanismus Arbeitsbühne
vollständig entladen.
2. Die Fahrwerks- und Arbeitsbühnen-
Notausschalter müssen beide
EINGESCHALTET sein, dazu die Knöpfe
herausziehen.
3. Fahrwerk-Schlüsselschalter auf „Fahrwerk“
(CHASSIS) drehen und halten. Den Schalter
Heben/Absenken des Fahrwerks in die Position
„Nach oben“ (UP) stellen und die Arbeitsbühne
ca. 2,1 m (7 ft.) anheben.
4. Die Stütze des Scherenmechanismus in eine senkrechte Position drehen.
5. Arbeitsbühne vorsichtig absenken, bis das geschweißte Ende des Scherengestänges auf der Stütze
aufliegt.
V ERSTAUEN DER S TÜTZE DES S CHERENMECHANISMUS
1. Stütze festhalten und Arbeitsbühne langsam mit den Steuerelementen des Fahrwerks anheben, bis das
geschweißte Ende des Scherengestänges die Stütze freigibt.
2. Stütze nach vorn drehen und auf dem Fahrwerk ablegen.
3. Den Schalter Heben/Absenken des Fahrwerks auf „Absenken“ (LOWER) stellen und die Arbeitsbühne
ganz absenken.
H Y D R A U L I K F L Ü S S I G K E I T
Abbildung 10: Hydrauliktank
ANMERKUNG: Nie Flüssigkeit zufügen,
wenn die Arbeitsbühne
hochgefahren ist.
Hydraulikflüssigkeitsstand bei
völlig abgesenkter Arbeitsbühne
prüfen. Der Hydraulikbehälter
befindet sich am hinteren Ende
der Maschine. Der
Flüssigkeitsstand ist an der
Seite des Behälters ablesbar
und muss sich zwischen den Linien MIN und MAX befinden (siehe Abbildung 10). Bei Bedarf
Hydraulikflüssigkeit nachfüllen.
Schweißung des
Scherengestänges
Stütze
eingesetzt
Stütze
verstaut
