060570-028 MX15 / MX19 - Guide de l’opérateur
Entretien
E
NTRETIEN
AVERTISSEMENT
!
!
Ne jamais effectuer de travaux d’entretien, si la plate-forme est en position élevée, sans tout d’abord
bloquer le dispositif d’élévation.
NE PAS se tenir à proximité du système d’élévation pendant le déploiement ou le repli de la barre de
blocage.

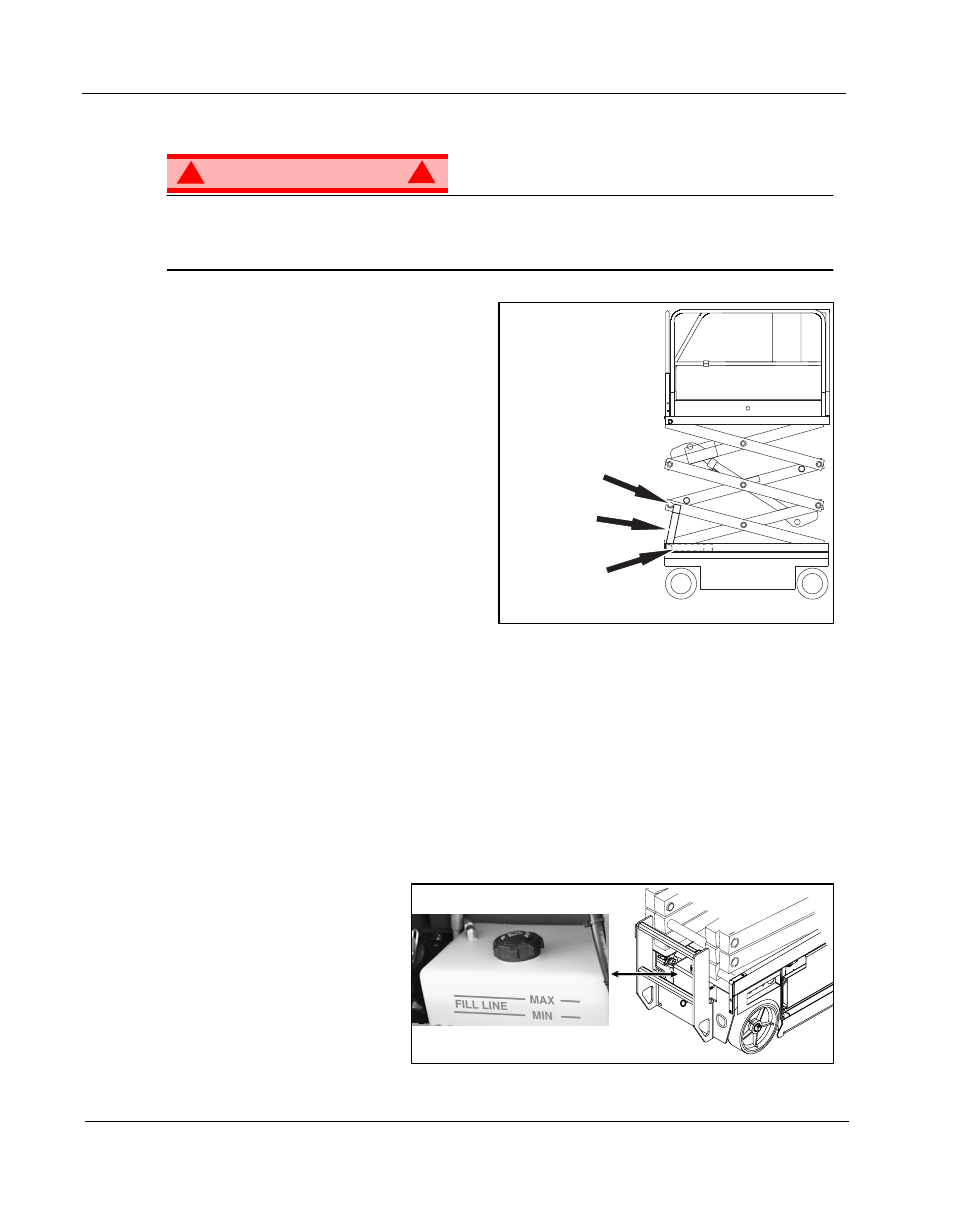

Figure 9: Barre de blocage du ciseau
B
L O C A G E
D U
S Y S T È M E
D
’
É L É V A T I O N
I
NSTALLATION
DE
LA
BARRE
DE
BLOCAGE
DU
CISEAU
1. Garer la plate-forme élévatrice sur une surface
plane et ferme. Décharger complètement la
plate-forme avant d’installer la barre de blo-
cage du ciseau.
2. Tirer les boutons d’arrêt d’urgence du châssis
et de la plate-forme pour s’assurer qu’ils sont
ENGAGÉS.
3. Tourner et maintenir le contacteur à clé du
châssis en position châssis (CHASSIS). Mettre
le commutateur de levage/abaissement du
châssis en position de levage (UP) et élever la
plate-forme d’environ 2,1 m (7 pi).
4. Mettre la barre de blocage du ciseau à la verticale.
5. Abaisser la plate-forme avec précaution jusqu’à ce que l’extrémité du bras du ciseau repose sur la
barre de blocage.
R
ANGEMENT
DE
LA
BARRE
DE
BLOCAGE
DU
CISEAU
1. Tout en maintenant la barre, élever lentement la plate-forme au moyen des commandes du châssis
jusqu’à ce que l’extrémité du bras du ciseau libère la barre de blocage du ciseau.
2. Rabattre la barre de blocage sur le châssis.
3. Pousser la commutateur de levage/abaissement du châssis en position d’abaissement (LOWER) et
abaisser complètement la plate-forme.
F
L U I D E
H Y D R A U L I Q U E
Figure 10: Réservoir hydraulique
NOTE: Ne jamais faire l’appoint de fluide
lorsque la plate-forme est élevée.
Vérifier le niveau de l’huile
hydraulique une fois la plate-forme
entièrement abaissée. Le réservoir
hydraulique se trouve à l’arrière de
la machine. Le niveau d’huile, nor-
malement visible sur le côté du rés-
ervoir, doit se trouver entre les
lignes MIN et MAX (voir figure 10).
Faire l’appoint si nécessaire.
Extrémité
du bras du
ciseau
Barre engagée
Barre en
position de
rangement
