Essai de fonctionnement des systèmes
060570-028 MX15 / MX19 - Guide de l’opérateur Page 25
E
SSAI DE FONCTIONNEMENT DES SYSTÈMES
Voir la figure 2 pour les emplacement des diverses commandes et indicateurs.
AVERTISSEMENT ! !
SE TENIR ÉLOIGNÉ de la plate-forme élévatrice lorsqu’on réalise les contrôles suivants.
Avant d’utiliser la plate-forme, vérifier que la surface de la zone de travail ne présente pas de dangers tels que
des trous, des dénivellations, des bosses ou des débris.
Vérifier dans TOUTES les directions, y compris au-dessus de la plate-forme élévatrice, qu’il n’y a ni
obstruction ni conducteur électrique.
Protéger le câble du pupitre de commande de tout dommage éventuel pendant la réalisation des
contrôles.
1. Au besoin, déplacer la machine jusqu’à un endroit dégagé afin de pouvoir l’élever complètement.
2. Tirer le bouton d’arrêt d’urgence du châssis en position ACTIVÉE.
3. Tirer le bouton d’arrêt d’urgence de la plate-forme en position ACTIVÉE.
4. Vérifier le fonctionnement du capteur de niveau :

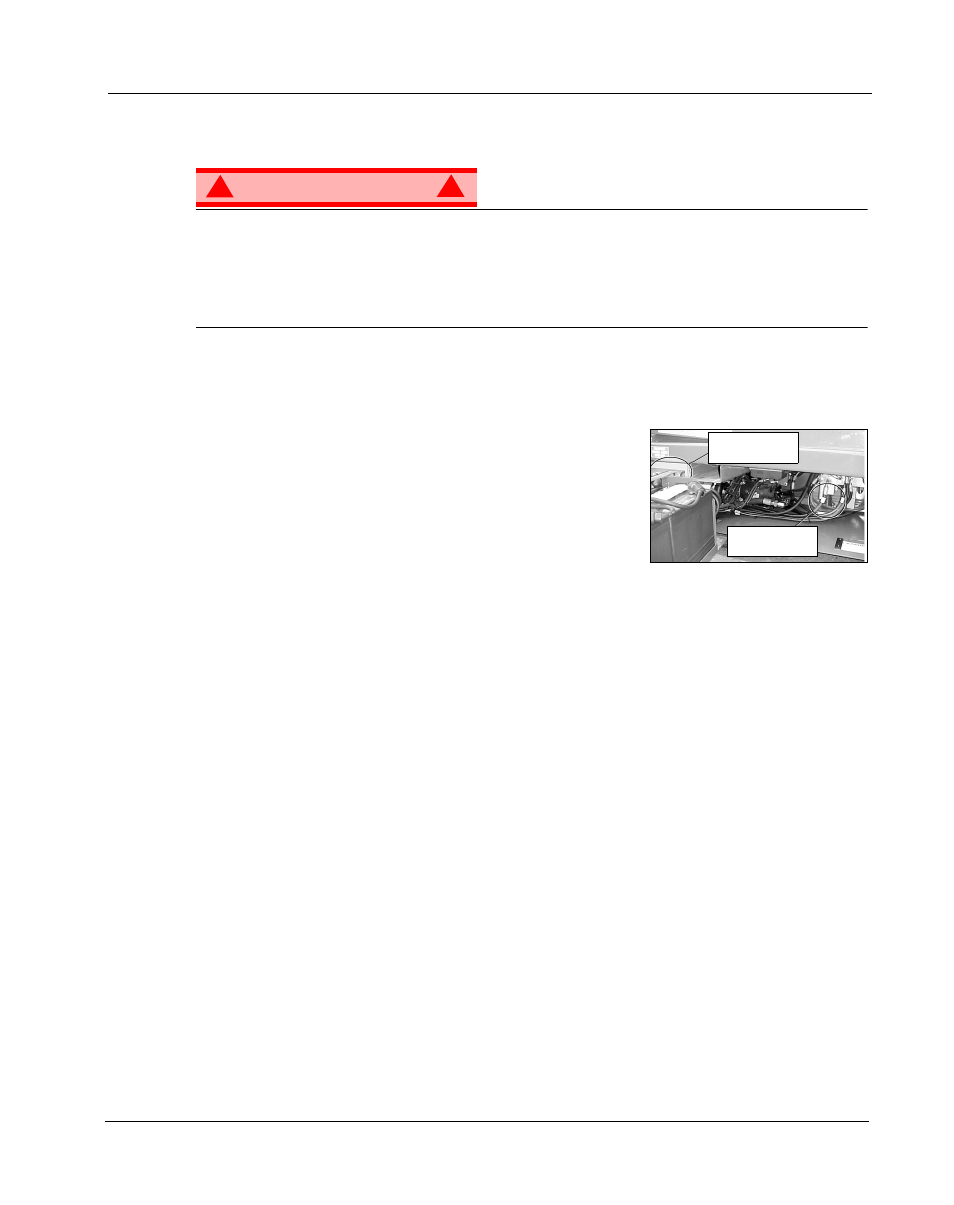

Figure 4: Emplacement du capteur de niveau
a. Ouvrir la porte.
b. Pousser le capteur et le maintenir hors niveau.
c. Tourner et maintenir le contacteur à clé du châssis en position
châssis (CHASSIS). Mettre le commutateur de levage en position
de levage (UP).
• L’alarme doit retentir et la plate-forme ne doit pas s’élever.
d. Fermer et verrouiller la porte.
5. Tourner et maintenir le contacteur à clé du châssis en position châssis
(CHASSIS). Mettre le commutateur de levage/abaissement du châssis en position de levage (UP) et
élever la plate-forme d’environ 2,1 m (7 pi). BLOQUER LE MÉCANISME D’ÉLÉVATION COMME
DÉCRIT à la page 30.
6. Inspecter le mécanisme d’élévation, le vérin de relevage, les câbles et les flexibles, en vue de soudures fis-
surées et de dommages structurels, pièces de boulonnerie manquantes ou desserrées, fuites
hydrauliques, branchements desserrés et fonctionnement irrégulier. Vérifier qu’aucune pièce n’est lâche
ou manquante.
7. Vérifier que les supports du mécanisme à dépression ont pivoté en position au-dessous de la machine.
RETIRER LA BARRE LE BLOCAGE DU CISEAU COMME DÉCRIT à la page 30.
8. Tourner et maintenir le contacteur à clé du châssis en position châssis (CHASSIS). Mettre le commutateur
de levage/abaissement du châssis en position de levage (UP) et élever la plate-forme au maximum. Abais-
ser partiellement la plate-forme en mettant le commutateur de levage/abaissement du châssis en position
d’abaissement (LOWER) et vérifier le bon fonctionnement de l’alarme sonore.
9. Ouvrir la vanne d’abaissement d’urgence (voir la figure 3) en tirant sur le bouton, pour vérifier le bon fonc-
tionnement. Lorsque la plate-forme est entièrement abaissée, relâcher le bouton.
10. Appuyer sur le bouton d’arrêt d’urgence du châssis pour en vérifier le bon fonctionnement. Toutes les fonc-
tions de la machine doivent être désactivées. Tirer le bouton d’arrêt d’urgence du châssis pour remettre la
machine en service.
11. Mettre le contacteur à clé du châssis en position plate-forme (DECK).
12. Vérifier que le parcours est exempt de tout obstacle (personnes, objets, trous, dénivellations, bosses et
débris), que le terrain est plat et peut supporter la charge des roues.
13. Monter sur la plate-forme et fermer correctement l’entrée.
14. Tourner le sélecteur de conduite/levage en position de conduite (DRIVE). Tout en engageant le bouton de
verrouillage, mettre la manette de commande de vitesse en position de marche avant (FORWARD) puis
de marche arrière (REVERSE) pour vérifier le fonctionnement.
15. Pousser le commutateur de direction à DROITE puis à GAUCHE pour vérifier la commande de la direction.
16. Tourner le sélecteur de conduite/levage en position de levage (LIFT). Saisir la manette de commande,
engager le bouton de verrouillage et pousser le levier vers l’avant pour vérifier les commandes de levage
de la plate-forme. Élever la plate-forme au maximum.
17. Tirer la manette de commande vers l’arrière. La plate-forme doit descendre et une alarme sonore
d’abaissement doit retentir.
18. Appuyer sur le bouton d’arrêt d’urgence de la plate-forme pour en vérifier le bon fonctionnement. Toutes
les fonctions de la machine doivent être désactivées. Tirer le bouton d’arrêt d’urgence pour remettre la
machine en service.
Capteur de
niveau
Commandes du
châssis
