Seite 54 Betriebsanleitung
060570-027 MX 15/19 Technische Daten
T
ECHNISCHE
D
ATEN
*Änderung technischer Daten ohne vorherige Mitteilung vorbehalten. Bei heißem Wetter oder schwerem
Einsatz kann die Leistung zurückgehen.
Vollständige Angaben zu Ersatzteilen und Wartungsarbeiten finden Sie im Wartungshandbuch.
Das Modell MX15/19 erfüllt oder übertrifft alle Forderungen der geltenden CE- und GS-Maschinenrichtlinien.
BESCHREIBUNG MX15 MX19
Arbeitsbühnengröße
(Mindestinnenabmessungen)
Standard mit Deck 0,57 m x 2,5 m (22,5 in. x 98,5 in.) 0,57 m x 2,5 m (22,5 in. x 98,5 in.)
Max. Arbeitsbühnentragfähigkeit
Standard mit Deckverlängerung 250 kg (550 lbs.) 227 kg (500 lbs.)
Max. Personenzahl
Standard mit Deckverlängerung 2 Personen innen/1 Person außen 2 Personen innen/1 Person außen
Auf Verlängerung 1 Person 1 Person
Höhe
Arbeitshöhe 6,57 m (21 ft. 7 in.) 7,8 m (25 ft. 6 in.)
Max. Arbeitsbühnenhöhe 4,57 m (14 ft. 11 in.) 5,8 m (19 ft.)
Max. Fahrhöhe 4,57 m (14 ft. 11 in.) 5,8 m (19 ft.)
Abmessungen
Gewicht 1043 kg (2300 lbs.) 1365 kg (3010 lbs.)
Gesamtbreite 760 mm (30 in.) 760 mm (30 in.)
Gesamthöhe (gesenkt) 1,93 m (76 in.) 2,02 m (79,5 in.)
Gesamtlänge (Deck eingefahren) 1,60 m (63 in.) 1,60 m (63 in.)
Fahrgeschwindigkeit
Arbeitsbühne abgesenkt 3,7 km/h (2,3 mph) 3,7 km/h (2,3 mph)
Arbeitsbühne gehoben 1,0 km/h (0,62 mph) 1,0 km/h (0,62 mph)
Energiequelle
24-V-Batterie (4 Batterien je 6 V, 220 A,
Gewicht min. = je 26,3 kg [58 lbs.]),
Gleichstrommotor 4 PS
24-V-Batterie (4 Batterien je 6 V, 220 A,
Gewicht min. = je 26,3 kg [58 lbs.]),
Gleichstrommotor 4 PS
Systemspannung 24 V Gleichstrom 24 V Gleichstrom
Batterieladegerät
20 A, 240 V Wechselstrom 50 Hz,
automatisch
20 A, 240 V Wechselstrom 50 Hz,
automatisch
Hydrauliktank-Füllmenge 12,9 L (3,4 US-Gallonen) 12,9 L (3,4 US-Gallonen)
Max. Hydrauliksystemdruck 207 bar (3000 psi) 207 bar (3000 psi)
Hydraulikflüssigkeit
Normaltemperaturen:
über 0 °C [32 °F]
ISO 46 ISO 46
Tieftemperaturen:
unter 0 °C [32 °F]
ISO 32 ISO 32
Extremtemperaturen:
unter -17 °C [0 °F]
ISO 15 ISO 15
Hubsystem Ein einstufiger Hubzylinder Ein einstufiger Hubzylinder
Fahrsteuerung Motor-Steuergerät Motor-Steuergerät
Steuersystem
Steuerhebel mit Sperrschalter,
Fahren/Heben-Drehschalter und roter,
pilzförmiger Notausschalter
Steuerhebel mit Sperrschalter,
Fahren/Heben-Drehschalter und roter,
pilzförmiger Notausschalter
Antriebssystem Doppelte Vorderrad-Hydraulikmotoren Doppelte Vorderrad-Hydraulikmotoren
Reifen
Nicht markierende Vollgummireifen
Ø 30,5 cm [12 in]
Nicht markierende Vollgummireifen
Ø 30,5 cm [12 in]
Feststellbremse
Doppelt, federbelastet,
hydraulische Freigabe
Doppelt, federbelastet,
hydraulische Freigabe
Wendekreisradius (innen) 25 mm (1 in.) Innen 25 mm (1 in.) Innen
Max. Steigfähigkeit 25 % (14°) 25 % (14°)
Radstand 1,23 m (48,5 in.) 1,23 m (48,5 in.)
Schutzgeländer 1,10 m (43 in.) 1,10 m (43 in.)
Fußleiste 152 mm (6 in.) 152 mm (6 in.)
Geräuschpegel
Introduction 060570-027 MX 15/19
Operation Manual Page 3
I
NTRODUCTION
This manual covers the application of the MX Series Self-Propelled Work Platforms. This manual must be
stored on the machine at all times.
G ENERAL D ESCRIPTION

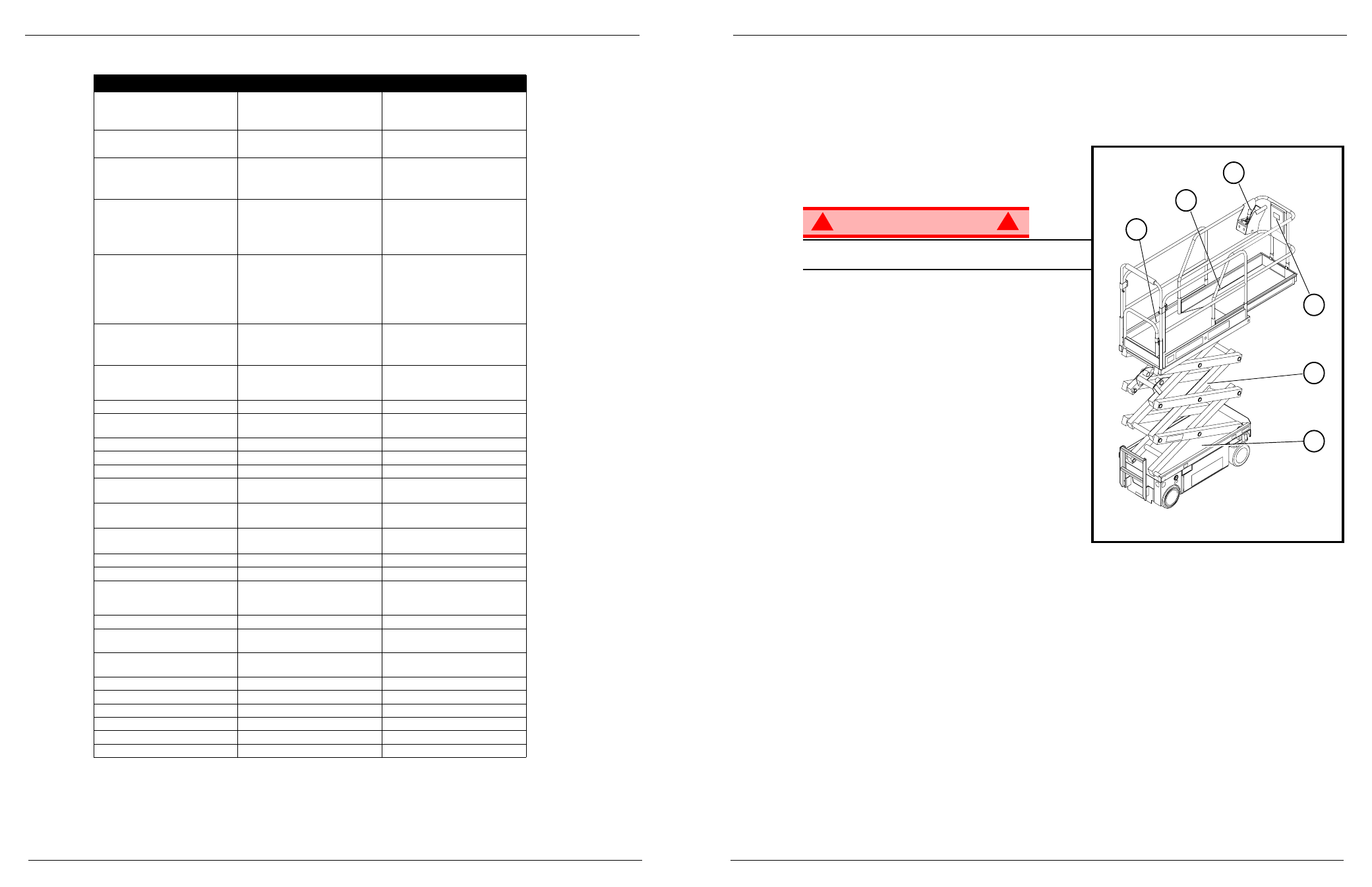

Figure 1: MX Series
1. Platform
2. Deck Extension
W A R N I N G ! !
DO NOT use the maintenance platform without
guardrails properly assembled and in place
3. Platform Controls
4. Manual Case
5. Elevating Assembly
6. Chassis
1
2
3
4
5
6
