Page 36 Guide de l’opérateur
060570-027 MX 15/19 Caractéristiques
C
ARACTÉRISTIQUES
*Ces caractéristiques peuvent être changées sans préavis. Les performances peuvent être réduites par temps
chaud ou en cas d’utilisation intensive.
La liste des pièces et les consignes d’entretien détaillées se trouvent dans le Manuel d’entretien.
La plate-forme MX15/19 est conforme ou supérieure à toutes les directives de machinerie CE et GS.
ARTICLE MX15 MX19
Dimensions de la plate-forme
(intérieure, minimum)
Standard avec plate-forme 0,57 m x 2,5 m (22,5 po x 98,5 po) 0,57 m x 2,5 m (22,5 po x 98,5 po)
Capacité maximale de la plate-forme
Standard avec extension de la plate-forme 250 kg (550 lb) 227 kg (500 lb)
Nombre maximum d’occupants
Standard avec extension de la plate-forme 2 personnes à l’intérieur/
1 personne à l’extérieur
2 personnes à l’intérieur/
1 personne à l’extérieur
Sur l’extension 1 personne 1 personne
Hauteur
Hauteur de travail 6,57 m (21 pi 7 po) 7,8 m (25 pi 6 po)
Hauteur maximale de la plate-forme 4,57 m (14 pi 11 po) 5,8 m (19 pi)
Hauteur max. au déplacement 4,57 m (14 pi 11 po) 5,8 m (19 pi)
Dimensions
Poids 1043 kg (2 300 lb) 1365 kg (3 010 lb)
Largeur hors tout 760 mm (30 po) 760 mm (30 po)
Hauteur hors tout (abaissée) 1,93 m (76 po) 2,02 m (79,5 po)
Longueur hors tout (passerelle rétractée) 1,60 m (63 po) 1,60 m (63 po)
Vitesse de conduite
Plate-forme abaissée 3,7 km/h (2,3 mi/h) 3,7 km/h (2,3 mi/h)
Plate-forme élevée 1,0 km/h (0,62 mi/h) 1,0 km/h (0,62 mi/h)
Source d’énergie
Groupe de batterie 24 V (4-220 A heure,
batteries de 6 volts, poids min. 28,12 kg [62 lb] chaque),
moteur électrique c.c. 4 A
Groupe de batterie 24 V (4-220 A heure,
batteries de 6 volts, poids min. 28,12 kg [62 lb] chaque),
moteur électrique c.c. 4 A
Tension du circuit électrique 24 V c.c. 24 V c.c.
Chargeur de batterie 20 A, 240 V c.a. 50 Hz, automatique 20 A, 240 V c.a. 50 Hz, automatique
Capacité du réservoir hydraulique 12,9 L (3,4 gal US) 12,9 L (3,4 gal US)
Pression max. du circuit hydraulique 207 bar (3 000 psi) 207 bar (3 000 psi)
Huile hydraulique
Température normale : au-dessus 0 °C (32 °F) ISO n o 46 ISO n o 46
Basse temp. au-dessous : de 0 °C (32 °F) ISO n o 32 ISO n o 32
Température extrême : au-dessous de -17° C (0 °F) ISO n o 15 ISO n o 15
Système de levage Un vérin d’élévation à un étage Un vérin d’élévation à un étage
Commande de déplacement Commande moteur Commande moteur
Système de commande
Manette de commande avec bouton de verrouillage,
commutateur rotatif de conduite/levage et bouton
champignon rouge d’arrêt d’urgence
Manette de commande avec bouton de verrouillage,
commutateur rotatif de conduite/levage et bouton
champignon rouge d’arrêt d’urgence
Système d’entraînement
Deux moteurs d’entraînement hydraulique
des roues avant
Deux moteurs d’entraînement hydraulique des roues avant
Pneus
30,5 cm (12 po) de diamètre, caoutchouc
plein non marquant
30,5 cm (12 po) de diamètre, caoutchouc
plein non marquant
Frein de stationnement Double à serrage par ressort et desserrage hydraulique Double à serrage par ressort et desserrage hydraulique
Rayon de braquage (intérieur) 25 mm (1 po) à l’intérieur 25 mm (1 po) à l’intérieur
Niveau de pente maximum 25 % (14°) 25 % (14°)
Empattement 1,23 m (48,5 po) 1,23 m (48,5 po)
Garde-corps 1,10 m (43 po) 1,10 m (43 po)
Plinthe 152 mm (6 po) 152 mm (6 po)
Niveau sonore
Introduction 060570-027 MX 15/19
Guide de l’opérateur Page 21
I
NTRODUCTION
Ce manuel traite des applications des plates-formes élévatrices automotrices série MX.
Veiller à garder ce manuel sur la machine en tout temps.
D
ESCRIPTION GÉNÉRALE

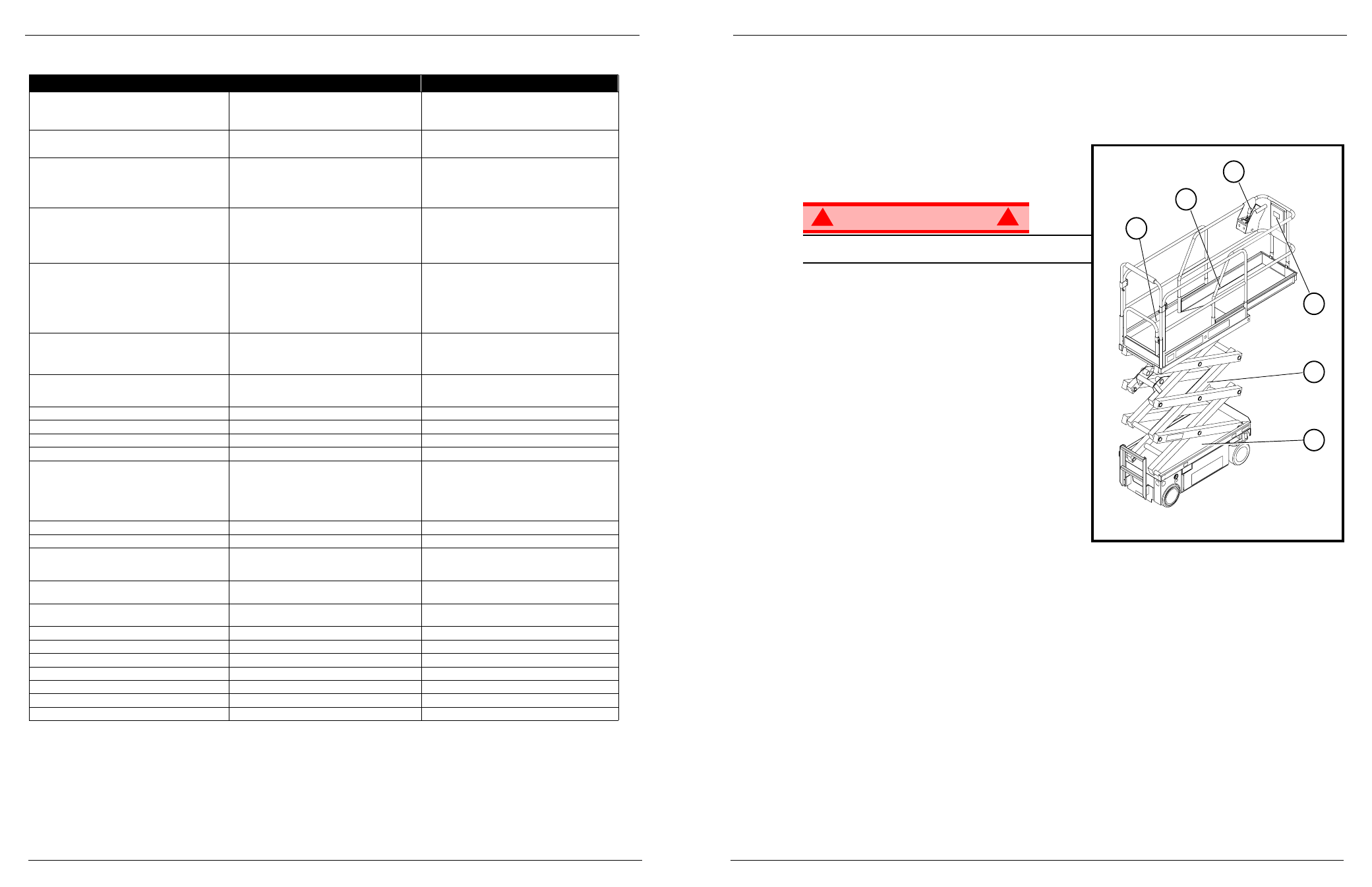

Figure 1 : Série MX
1. Plate-forme
2. Extension de la plate-forme
AVERTISSEMENT ! !
NE PAS utiliser la plate-forme sans que les garde-corps
soient correctement assemblés et installés.
3. Commandes de la plate-forme
4. Coffret du manuel
5. Dispositif d’élévation
6. Châssis
1
2
3
4
5
6
