U MKLAPPEN DER S CHUTZGELÄNDER
(A BBILDUNG 6)
Dieser Arbeitsgang ist nur für das Durchfahren von Torein-
fahrten vorgesehen. Vor dem Gebrauch der Maschine
muß das Schutzgeländer wieder in die vorgeschriebene
Stellung gebracht werden.
U MKLAPPEN
Anmerkung: Bewahren Sie bei der
Durchführung der nachstehenden Schritte
sämtliche Befestigungselemente auf.
1. Steuergerät auf die Arbeitsbühne legen.
2. Beginnend mit der Vorderseite der Plattform entfernt
man die Muttern, Schrauben und Scheiben vom
Oberteil des vorderen Geländers. Vorderes
Schutzgitter auf die Plattform herunterklappen.
3. Tür schließen und verriegeln.
4. Muttern, Schrauben und Scheiben vom Oberteil des
hinteren Geländers entfernen. Hinteres Geländer auf
die Plattform herunterklappen; dabei ist darauf zu
achten, daß es ständig verriegelt bleibt.

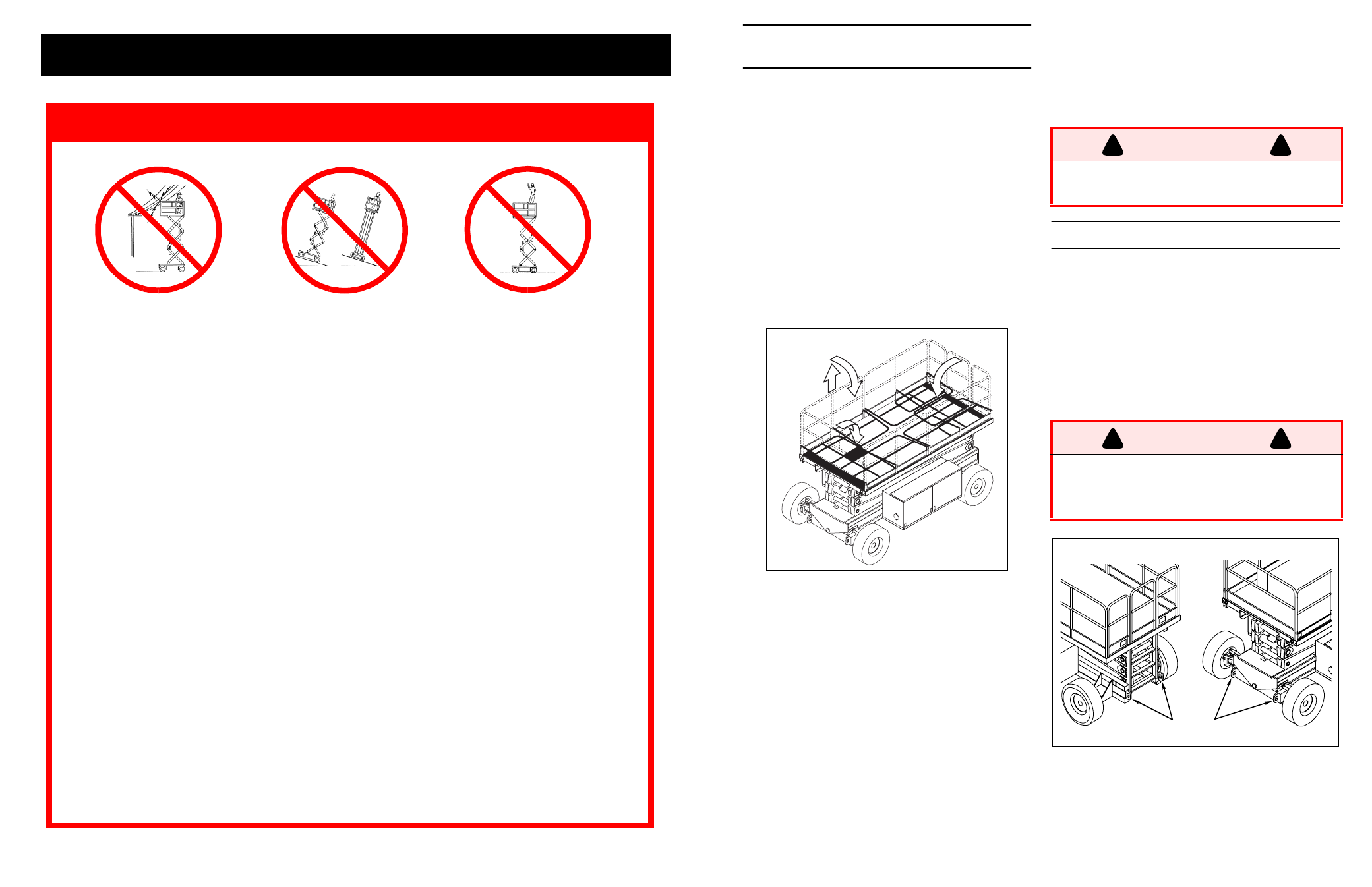

Abbildung 1: Klappbares Schutzgeländer
5. Muttern, Schrauben und Scheiben vom Oberteil des
seitlichen Geländers entfernen. Eins der
Seitengeländer anheben und nach innen klappen,
bis es auf dem Deck aufliegt. Vorgang beim anderen
Seitengeländer wiederholen.
A UFRICHTEN
1. Die seitlichen Geländer hochklappen und darauf
achten, daß jedes Geländer zur Sicherung in
vertikaler Stellung heruntergedrückt wird
2. Schrauben, Scheiben und Muttern zwischen den
seitlichen Geländerteilen einbauen und fest
anziehen.
3. Hintere Geländergruppe hochklappen, die Löcher
zum Fluchten bringen und Schrauben, Scheiben und
Muttern einbauen. Fest anziehen.
4. Vorderes Geländer hochklappen, die Löcher zum
Fluchten bringen und Schrauben, Scheiben und
Muttern einbauen. Fest anziehen.
5. Steuerpult am vorderen Schutzgitter einhängen.
6. Vor Inbetriebnahme der Arbeitsbühne ist
nachzuprüfen, ob alle Befestigungselemente
eingebaut und vorschriftsmäßig angezogen sind.
T RANSPORT DER A RBEITSBÜHNE
D
URCH
K
RAN
1. Gurte nur an den Verankerungs- bzw. Hublaschen
des Fahrwerks befestigen (Abbildung 7).
D URCH L KW
1. Arbeitsbühne in Transportstellung bringen und die
Räder mit Unterlegkeilen blockieren.
2. Arbeitsbühne am Transportfahrzeug mit Ketten oder
Gurten angemessener Stärke befestigen, die an den
Verankerungs- bzw. Hublaschen des Fahrwerks
angebracht werden.
Abbildung 2: Transportieren der Arbeitsbühne
Vor Inbetriebnahme der Maschine müssen die
Schutzgeländer in der vorgeschriebenen Stellung
sicher befestigt sein.
Ein Überspannen der durch die
Befestigungslaschen hindurchgeführten Ketten
oder Gurte kann zur Beschädigung der
Arbeitsbühne führen.
! WA RN U N G !
! VO R S ICH T !
Rückansicht Vorderansicht
Verankerungs- bzw. Hublaschen
Maschine NIEMALS in Betrieb nehmen, ohne zuvor das Arbeitsgelände auf Bodengefahren, wie z.B. Löcher,
abschüssige Stellen, Unebenheiten, und Abfälle zu untersuchen.
Maschine NIEMALS benutzen, solange nicht sämtliche Schutzgeländer vorschriftsmäßig angebracht und mit
allen Befestigungselementen vorschriftsmäßig festgezogen sind.
Tür nach Besteigen der Arbeitsbühne SICHERN und verriegeln.
Alle Körperteile beim Aus- und Einfahren der Hilfsstützen von diesen FERHNALTEN (bei Maschinen mit
Hilfsstützen).
Auf der Arbeitsbühne NIEMALS Leitern oder Gerüste verwenden.
NIEMALS überhängende Lasten anbringen oder die Arbeitsbühne größenmäßig erweitern.
Reifendruck von 3,4 bar (50 psi) AUFRECHTERHALTEN (LX31/41).
Durch SICHTPRÜFUNG nach oben, unten und im Umkreis sicherstellen, daß keine hochliegenden Hindernisse
oder elektrischen Leitungen vorhanden sind.
Alle Lasten gleichmäßig auf der Arbeitsbühne VERTEILEN . Siehe Rückseite bezüglich maximaler Belastung
der Arbeitsbühne.
NIEMALS beschädigte Geräte benutzen. (Wenden Sie sich bezüglich Anleitungen an UpRight. Die gebühren-
freie Rufnummer befindet sich auf der Rückseite.)
NIEMALS irgendwelche Betriebs- oder Sicherheitseinrichtungen ändern.
Maschine gründlich auf gerissene Schweißnähte, lose Metallteile, Hydrauliklecks, beschädigte Steuerkabel, lose
Kabelanschlüsse und Radbolzen
UNTERSUCHEN .
Bei angehobener Arbeitsbühne NIEMALS am Hubgestell herabklettern.
An der Maschine NIEMALS Wartungsarbeiten durchführen, wenn die Arbeitsbühne hochgefahren ist, ohne das
Hubgestell zu blockieren.
Batterie NIEMALS in der Nähe von Funken oder offenen Flammen nachladen; Batterien erzeugen beim Laden
ein hochexplosives Wasserstoffgas.
Arbeitsbühne NACH GEBRAUCH vor unbefugter Benutzung sichern, indem der Schlüsselschalter ausge-
schaltet und der Schlüssel abgezogen wird.
Komponenten und Teile NIEMALS ohne schriftliche Genehmigung des Herstellers gegen andere als Original-
UpRight-Ersatzteile auswechseln.
Benutzen Sie die Maschine
NIEMALS im Umkreis von 3 m
(10 ft.) von Starkstromleitungen.
DIESE MASCHINE IST NICHT
ISOLIERT!
An unebenen Steigungen oder auf
weichem Boden
NIEMALS die
Arbeitsbühne hochfahren oder die
Maschine verfahren, und die Arbe-
itsbühne
NIEMALS hochfahren,
wenn diese nicht horizontal steht.
NIEMALS auf dem Geländer oder
der Mittelstrebe sitzen, stehen
oder diese besteigen.
Deutschsprachiger Teil
Sicherheitsregeln
