Installation instructions

For Technical Support/Warranty Information please call 310-762-9944
Smittybilt, 400 W Artesia, Compton, CA 90220
Revised 12.1.09
Installation Instructions:
SRC Bumper (Part # SB76622)
2007 Jeep JK SRC Rear Bumper
w/ Tire Carrier
Step 1: Remove the factory rear bumper and hardware from the vehicle.
Step 2: Drill out the (4) holes in the center of the frame to ½”. (Fig A)
Parts Included Qty
BOX 1
91-5417 REAR BUMPER 1
91-5433 TIRE CARRIER:
ADJUSTABLE MOUNT
1
90-3925 NUT PLATE 2
90-6581 HARDWARE PACK:
BUMPER
1
1/2”-13 X 4 1/2” GR. 8 HEX BOLT 4
1/2”-13 X 1 1/4” GR. 8 HEX BOLT 4
1/2” USS FLAT WASHER 8
1/2” SAE WASHER 4
1/2” HEX NUT 4
BOX 2
93-5425 TIRE CARRIER:
SRC
1
93-5430 SRC SPARE TIRE CARRIER BRACE 1
93-5567 3rd Brake Light Bracket:
Upper
1
93-5569 3rd Brake Light Bracket:
Lower
1
90-6299 Hardware Pack:
3rd Brake Light Bracket
1
90-6689 HARDWARE PACK:
HANDLE
1
90-2940 NYLON WASHER
2
90-4218 CIRCLE CLIP
1
90-4219 LUG NUTS 3
90-4214 TIRE CARRIER HANDLE ASSEMBLY 1
90-6690 HARDWARE PACK:
TIRE CARRIER
1
3/8"-16 X 1 1/4" HEX BOLT GR. 8
2
3/8"-16 X 1 3/4" HEX BOLT GR. 8
2
3/8"-16 X 2 1/2" HEX BOLT GR. 8
2
3/8"-16 STOVER NUT
- 2 Not Used
6
3/8" SAE FLAT WASHER
- 2 Not Used
8
1/2”-13 STOVER NUT
4
1/2”-13 FLAT WASHER 4
5/16”-18 X 3/4” SS BUTTONHEAD BOLT-Not Used
1
90-4217 ZERK FITTING
1
3/8” X 1” Hex Head Self Tapping Bolt 2
Parts Included Qty

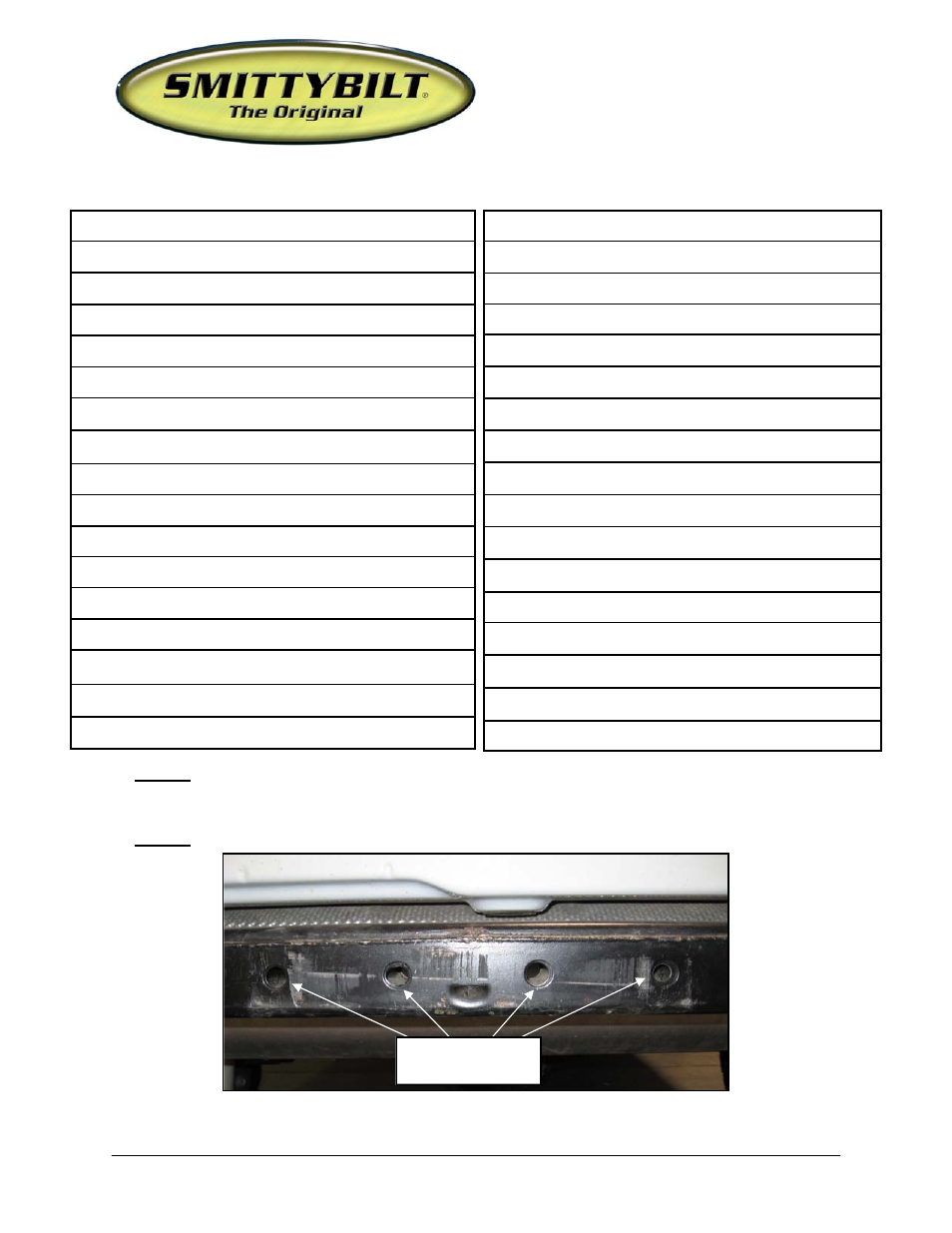

Existing rear frame
center holes
(Fig A)
CAUTION: This bumper is not rated for towing. It is “accessory” friendly only i.e.
bike rack, hitch step, receiver rack.
