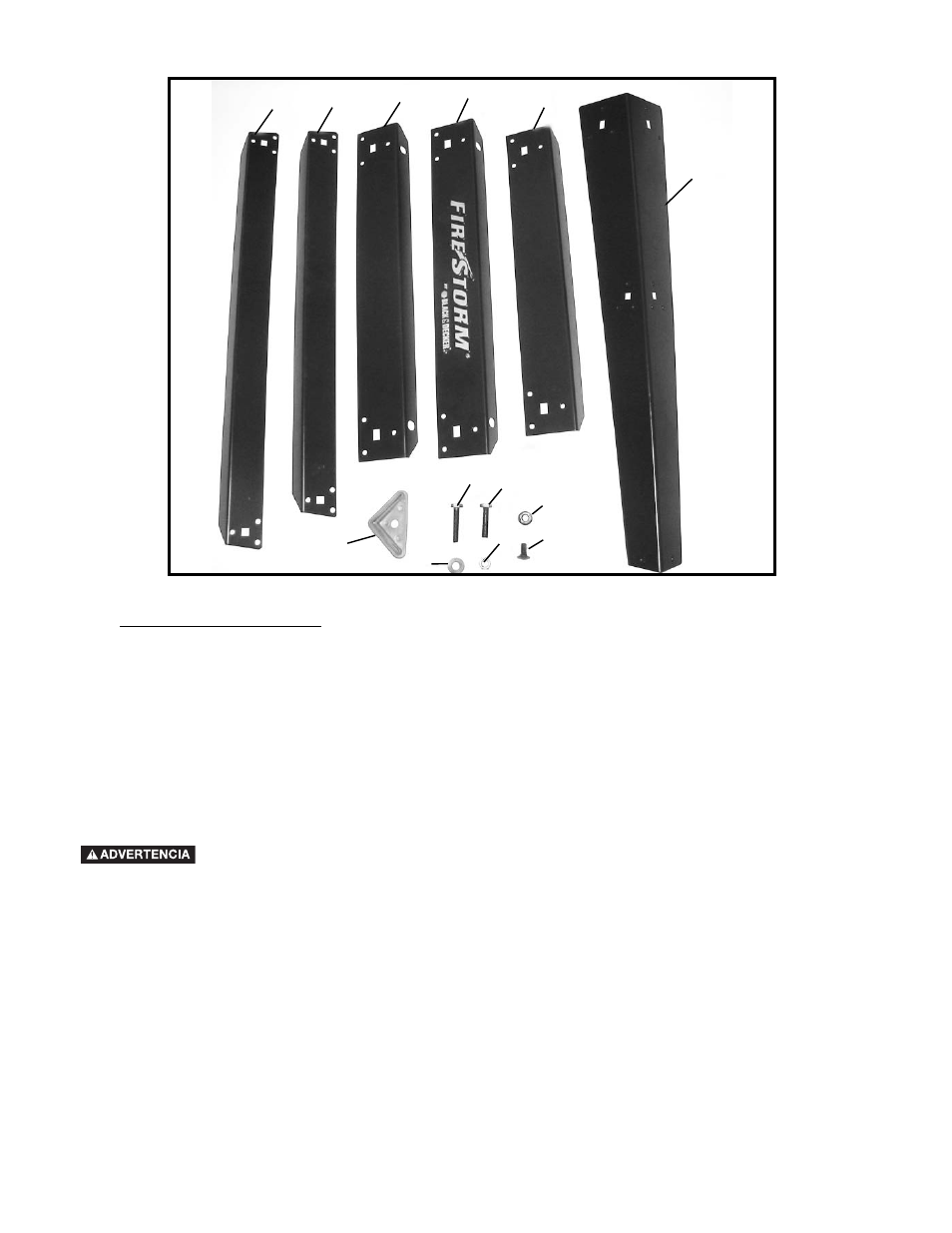

Fig. 3
PARTES DE LA BASE
53- Pata (4)
54- Abrazadera lateral superior (2)
55- Abrazadera frontal superior
56- Abrazadera trasera superior
57- Abrazaderas superiores laterales (2)
58- Abrazaderas frontales inferiores (2)
59- Pie (4)
POR SU PROPIA SEGURIDAD, NO CONECTE LA MÁQUINA A LA FUENTE DE ALIMENTACIÓN HASTA QUE
ESTÉ ARMADA COMPLETAMENTE. NO OPERE ESTA MÁQUINA HASTA QUE HAYA LEÍDO Y
COMPRENDA TODO EL MANUAL DE INSTRUCCIONES
53
54
55
56
57 58
60
61
62
63
59 64
65
60- Tornillo de cabeza hexagonal M8 X 1,25 X 45 mm
para la pata y la base (2)
61- Tornillo de cabeza hexagonal M8 X 1,25 X 30 mm
para la pata y la base (2)
62- Tuerca de bloqueo hexagonal de 7,93 mm (5/16")
(16)
63- Perno de cabeza de hongo de 7,93 mm (5/16")
(16)
64- Tuerca hexagonal M8 (4)
65- Arandela plana M8 (8)
SUJETADOR DEL CALIBRADOR DE INGLETE
DESCONECTE LA MÁQUINA DE LA FUENTE DE ENERGÍA.
1. Ensamble la pinza de resorte (E), Fig. 4, al sujetador del calibrador de inglete (A) como se muestra, utilizando un
tornillo de cabeza troncocónica M4 x 0,7 x 10 mm (F), una arandela de bloqueo de 4,763 mm (3/16") y una tuerca
hexagonal M4 x 0,7. NOTA: la tuerca hexagonal (G), Fig. 5, encajará en la cavidad en la parte posterior del sujetador
del calibrador de inglete (A) para fijar la pinza de resorte (E), Fig. 4, al sujetador del calibrador de inglete.
2. Ensamble el sujetador del calibrador de inglete (A), Fig. 6, al lado izquierdo del gabinete de la sierra con los cuatro
tornillos de cabeza troncocónica M4 0,2 x 10 mm (B), Fig. 7 y las arandelas de 4,763 mm (3/16") (C) desde el interior
del gabinete de la sierra.
3. La Fig. 8, ilustra el calibrador de inglete (D) insertado en el sujetador del calibrador de inglete cuando no se utiliza.
